แก้ปัญหาทำไม Proximity ไฟเลี้้ยง AC ถึง On ค้างตลอด

แก้ปัญหาทำไม Proximity ไฟเลี้้ยง AC ถึง On ค้างตลอด

23 December 2013

เขียนโดย : พีรกฤต เจริญบุญชูชัย
ฝ่ายขาย สาขาปทุมธานี



สวัสดีครับทุกๆคนวันนี้เรามาทำความรู้จักกับ SENSOR ชนิดหนึ่ง ซึ่งมีนามว่า PROXIMITY SWITCH

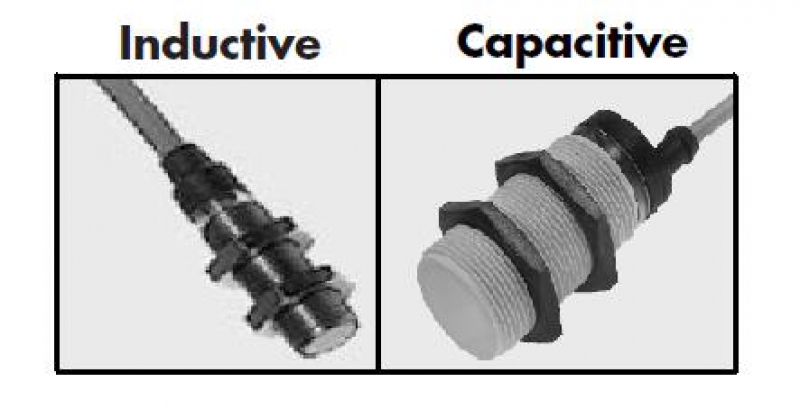

โดยจะมีทั้ง แบบ INDUCTIVE และ CAPACITIVE และจะมีทั้งไฟเลี้ยง DC และ AC ซึ่งผมเชื่อว่าทุกคนคงทราบกัน

แต่จะมี PROX ที่เป็นไฟเลี้ยง AC โดยเมื่อใช้งานแล้วก็อาจพบคำถามว่า “ ทำไม PROX มันทำงานค้าง ( ON ตลอด ) "

ซึ่งถ้าหากทุกคนเจอเหตุการณ์อย่างนี้ไม่ต้องตกใจนะครับ ทั้งหมดถือเป็นเรื่องปกติและเกิดขึ้นได้ เมื่อเราใช้ PROX ไฟ AC กับ LOAD ที่เป็น

RELAY นะครับ PROX ไม่ได้เสียแต่อย่างใดครับ ทั้งหมดเกิดจากค่ากระแสในตัว PROX ขณะ OFF ยังมากพอที่ทำให้ COIL RELAY ทำงานได้

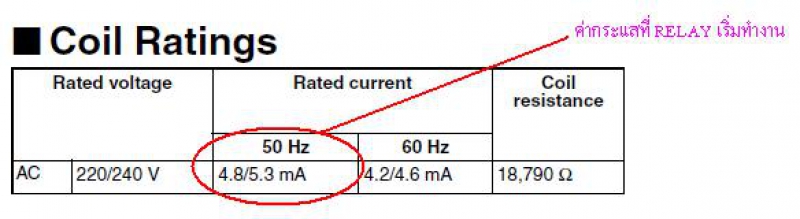

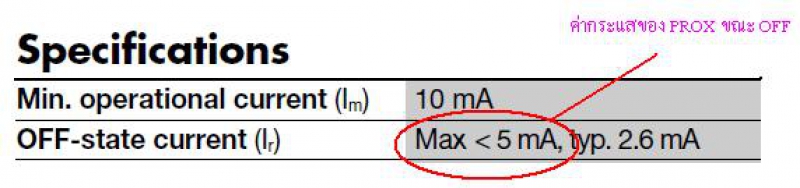

เช่น กระแสขณะ OFF ของ PROX อยู่ที่ 5 mA แต่กระแส START ของ COIL RELAY อยู่ที่ 4.8 mA เป็นต้น

ซึ่งวิธีการแก้ก็ง่าย ๆ โดยใช้หลักการ CURRENT DIVIDER หรือ การแบ่งกระแส โดยการนำ R สักตัวมาต่อขนานกับ COIL RELAY

เพื่อแบ่งกระแสที่ผ่าน COIL ให้มันน้อยลงจนต่ำกว่าค่าที่ COIL RELAY จะสามารถ ON ได้ ก็เรียบร้อย เช่น R 10 K แต่ต้องใช้วัตต์สูง ๆ หน่อย
อาจจะ 5 หรือ 10 วัตต์ ( แบบกระเบื้อง ) มาต่อได้เลยครับ ( ตามรูป )
