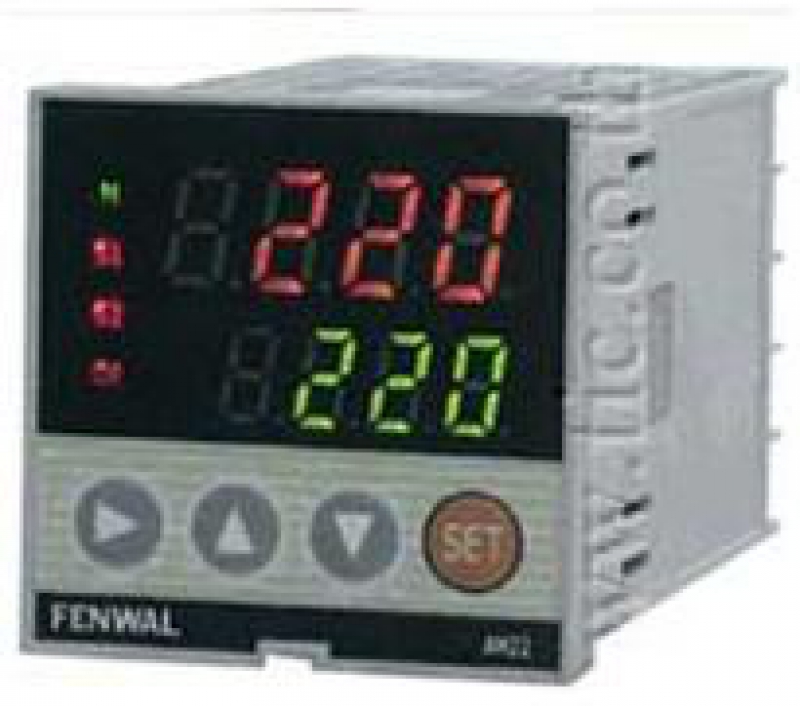

Fenwal กรณีเลือก Input กระแส 4-20 mA ต้องใช้ R = 250 ohm ต่อคร่อม

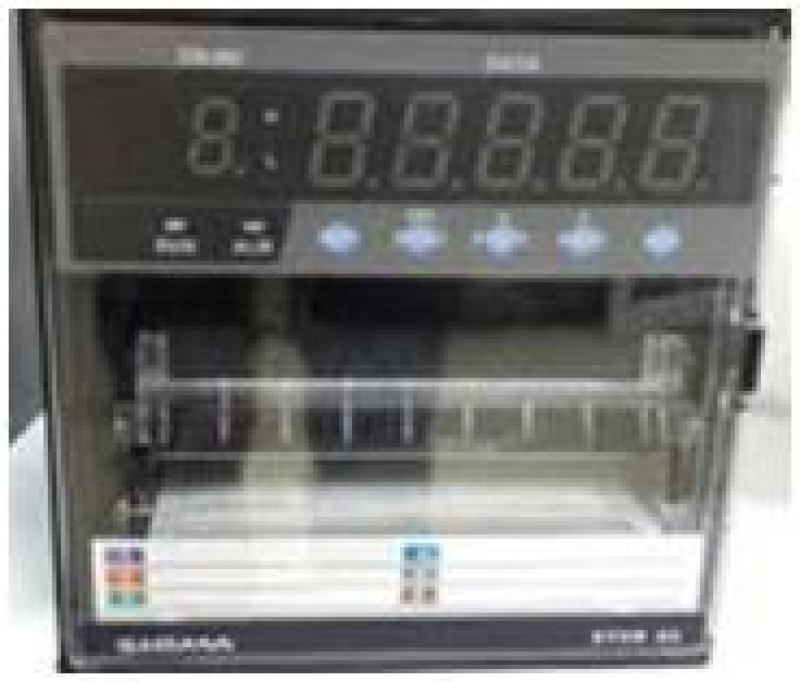

SIGMA รุ่น STCR06 recorder รุ่นนี้ Input เป็น Multi ดังนั้น ต้องใช้ R = 250 ohm

ตอบคำถามที่ว่าทำไม ต้องต่อ R คร่อมก็เพราะในวงจร IC ของเครื่องรับได้แต่ค่า Volt เท่านั้น เราจึงต้องใช้ R มาต่อเพื่อแปลงเป็นกระแสเป็นแรงดัน

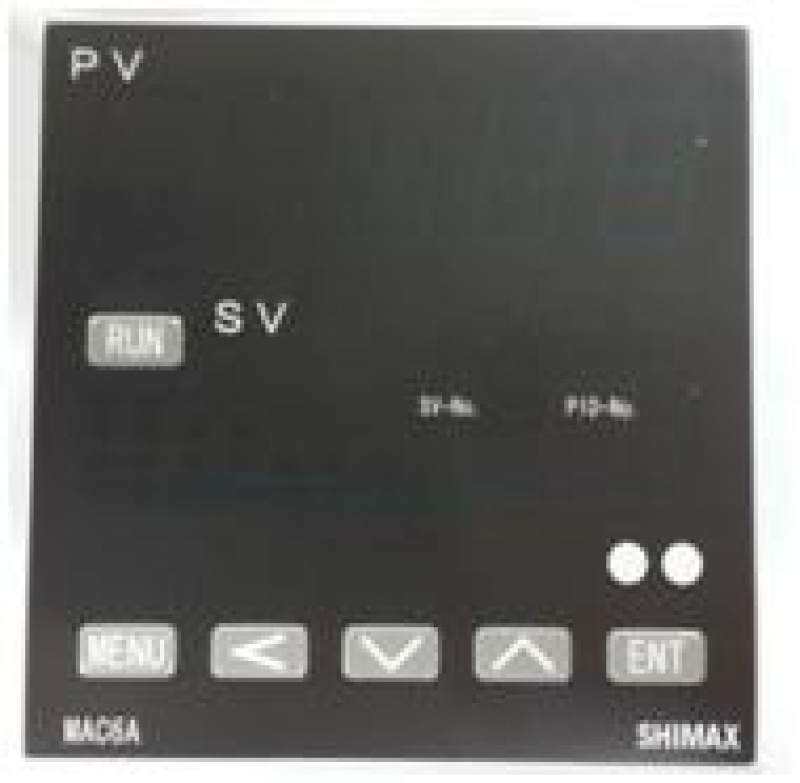

MAC3 ที่เป็น Input 4-20 mA จะโมดิฟายน์โดยนำ R มาต่อให้ในวงจรอยู่แล้ว

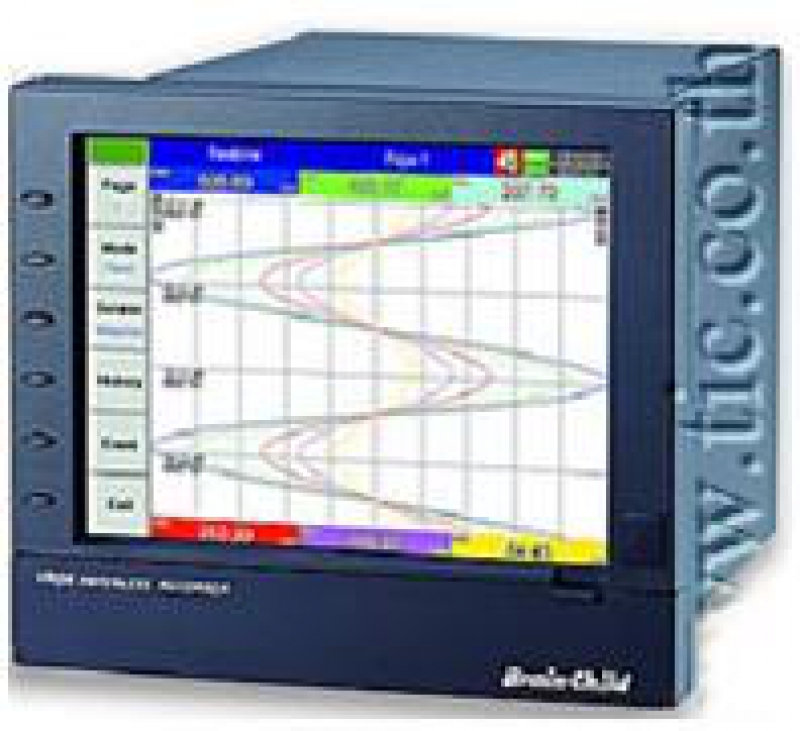

VR18 Recorder ตัวนี้ใช้การ Dip SW เพื่อเลือกย่าน Input


หวังว่าคงจะช่วยแก้ปัญหาหน้างานได้บ้างไม่มากก็น้อยนะครับ ข้อระวัง คือ MAC6/MAP6 ไม่แถม R=100 ohm ให้นะครับ
