การดัดแปลง KUBLER รุ่น 6-924-0101-000 แทน HOUR METER

15 September 2014

เขียนโดย : อนวรรธ เรืองอร่าม

ฝ่ายขาย สาขาชลบุรี

สวัสดีครับทุกๆท่านวันนี้ผมจะมาแนะนำการดัดแปลง KUBLER รุ่น 6-924-0101-000 แทน HOUR METER

สมมติเราเป็นบริษัทให้เช่าเครื่อง GENERATOR และมีปัญหาเรื่อง HOUR METER เสีย ซึ่งไม่สามารถเก็บชั่วโมงการทำงานของเครื่อง GENERATOR มา

คำนวณเป็นค่าเช่าได้

โจทย์ต้องการ HOUR METER ทำงานดังนี้

1.สามารถนับค่าชั่วโมงการทำงานของ GENERATOR ต่อจากเวลาที่ HOUR METER ตัวเก่าเสียได้เลยเช่นตอนที่ HOUR METER ตัวเก่าเสีย
เครื่องค้างอยู่ที่ 10 ชั่วโมง HOUR METER ตัวใหม่ต้องนับจาก 10 ชั่วโมงต่อไป

2.HOUR METER ต้องเก็บค่าชั่วโมงการทำงานทั้งหมดของเครื่อง GENERATOR เพื่อทำการบำรุงรักษาเครื่อง GENERATOR ทุก 50 ชั่วโมง

3.ทุกครั้งที่มีลูกค้าใหม่มาเช่าเครื่อง GENERATOR ต้อง RESET ค่าชั่วโมงการทำงานเก่าของลูกค้าเก่าและเริ่มนับใหม่แต่ค่าชั่วโมงรวมทั้งหมด
ยังต้องเก็บตลอด

ซึ่งปกติ HOUR METER ส่วนใหญ่จะทำงานเพียงนับชั่วโมงการทำงานและ RESET ค่าเป็นศูนย์และเริ่มนับใหม่เท่านั้น

ซึ่งทางเราสามารถทำได้ตามเงื่อนไขดังกล่าวครับโดยใช้ สินค้า KUBLER รุ่น 6-924-0101-000

โดยโปรแกรมได้ดังนี้

1.ที่ DEFAUL	เลือก	P.USER
2.ที่ FUNC	เลือก	TIMER
3.ที่ INPUT
- INP.POL	เลือก	NPN
- FIL	เลือก	OFF
- START	เลือก	FRERUN
- GATE	เลือก	GATE.LO
- MPI	เลือก	SET
- LOC.INP	เลือก	PROG
4.MODE	เลือก	ADDTOT
5.CONFIG
- TMODE	เลือก	HH:MM:SS
- SETPT	เลือก	10.00.00
6.RESMD	เลือก	ELRES
7.PRES1	เลือก	ตามต้องการ
8.PRES2	เลือก	ตามต้องการ
9.ENDPRO	เลือก	YES

ที่ SETPOINT 1 ตั้งเท่ากับ 50 ชั่วโมง (เพื่อแจ้งให้บำรุงรักษาทุก 50 ชั่วโมง)

ขั้นตอนในการทำให้ HOUR METER ตัวใหม่แสดง 10 ชั่วโมง ต้องทำการทริกที่ขา 2(GND) กับขา 8 (MPI)

หมายเหตุ

บรรทัดบนของ 6-924-0101-000 คือการนับชั่วโมงแบบสามารถ RESET ได้เพื่อเวลามีลูกค้ารายใหม่มาเช่า GENERATOR ก็สามารถ RESET ได้เลยแต่บรรทัดล่าง RESET ไม่ได้ บรรทัดล่างของ6-924-0101-000 คือค่า TOTAL ที่เก็บค่าชั่วโมงทั้งหมดไว้เพื่อเตือนให้บำรุงรักษา GENERATOR

รูปที่ 1 หลังจาก SET PROGRAM เสร็จหน้าจอจะแสดงผลดังนี้ บรรทัดบนแสดง 0:00:00 ชั่วโมง และ บรรทัดล่างแสดง 0:00:00 ชั่วโมง

รูปที่ 2 ทำการเริ่มต้นนับที่ 10:00:00 ชั่วโมงโดยทำการทริกที่ขา 2 (GND) และขา 8(MPI) หน้าจอจะแสดงผลดังนี้ บรรทัดบนแสดง 10:00:00 ชั่วโมง
และบรรทัดล่างแสดง 10:00:00 ชั่วโมง

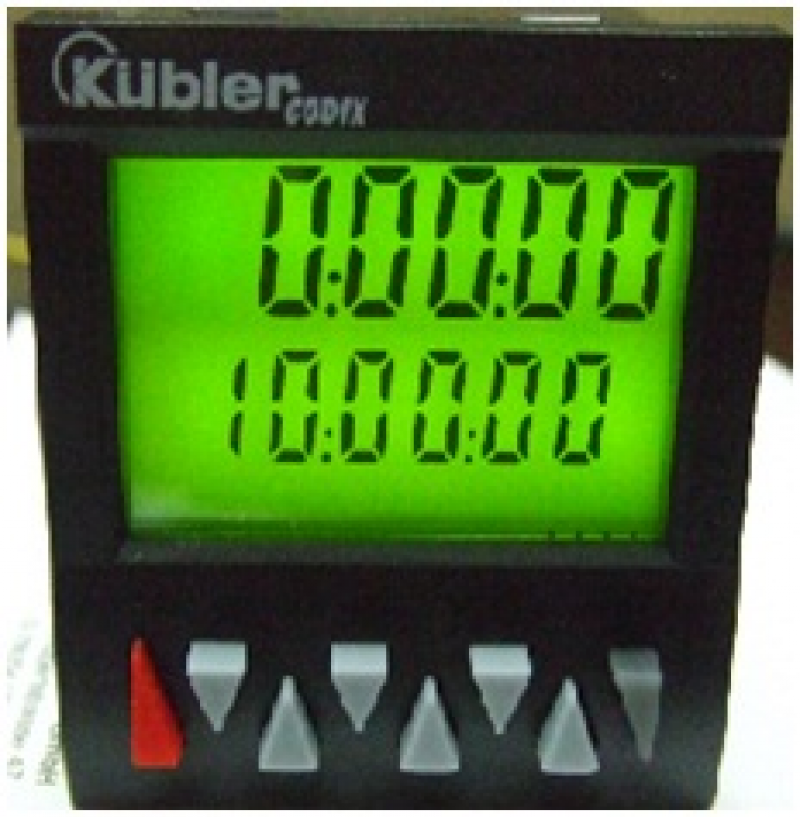

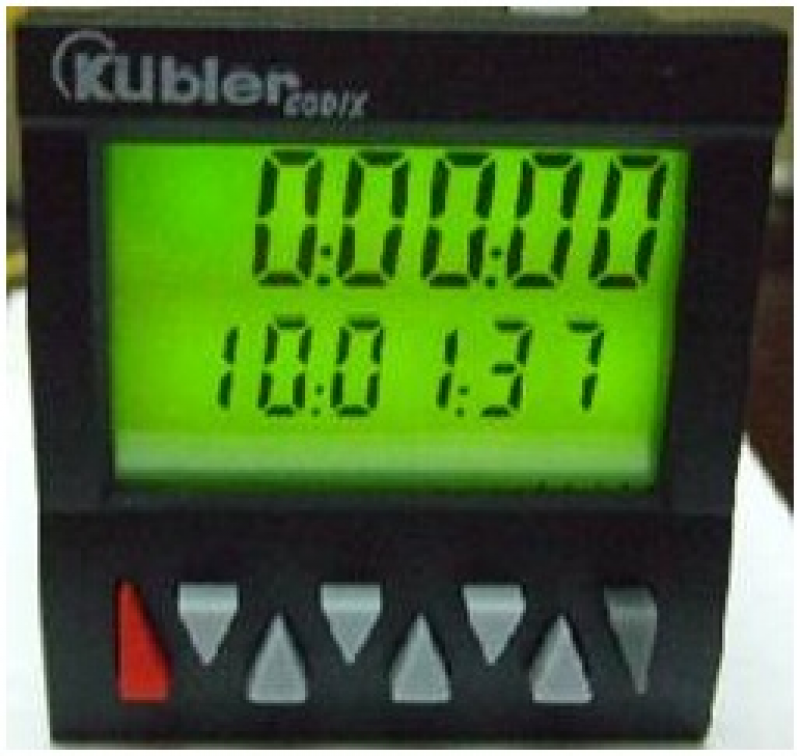

รูปที่ 3 ทำการ RESET ค่าเพื่อจับเวลาการทำงานของ GENERATOR ตัวใหม่ส่วน 10 ชั่วโมงให้เก็บไว้ตลอด โดยทำการทริกที่ขา 2 (GND) และขา 5(RESET) หน้าจอจะแสดงดังนี้ บรรทัดบนแสดง 0:00:00 ชั่วโมงเพื่อเริ่มการจับเวลาการทำงานของ GENERATOR ตัวใหม่ บรรทัดล่างแสดง 10:00:00 ชั่วโมงหรือ 10:01:37 ชั่วโมงคือ 10 ชั่วโมงที่ต้องเก็บไว้ตลอด

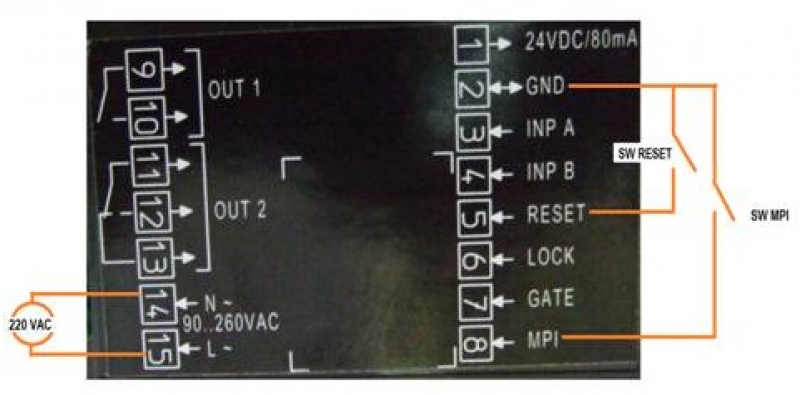

การต่อสายใช้งาน
