สวัสดีครับทุกท่านพบกันอีกเช่นเคยกับ เรื่องดีๆของ Current Transformer(CT) และ Monitoring Relay เครื่องป้องกัน ในระบบไฟฟ้าระบบ 1 เฟส หรือจะนำไปประยุกต์ใช้ในการป้องกันกระแสตก-เกินของมอเตอร์ได้ หัวข้อนี้เราจะพูดถึง CT แบบ มีสัญญาณเอาต์พุต 0.4-4Vp นำมาต่อใช้งาน กัน ยังไงมาดูกันครับ

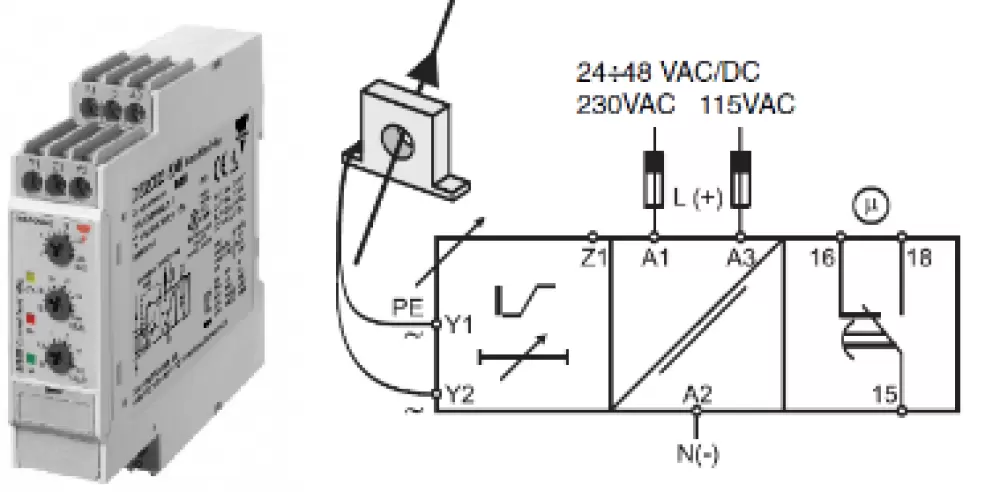

รูปที่ 1 : DIB02-Series และ ไดอะแกรมการต่อสาย

จากรูปที่1 จะเป็นเครื่องป้องกันไฟเกิน-ตก แบบ 1 เฟส วัดแบบ True RMS 1-phase Current Monitoring Relay สามารถปรับหน่วงเวลา output ได้ 30 วินาที มีเอาต์พุต 2xRelay (เลือกได้)ใช้งานแยกอิสระได้ แบบ SPDT หรือ DPDT ก็ได้ต่อร่วมกับ CT แบบ 0.4-4Vp มี Terminal Y1 และY2 ไฟเลี้ยง 230VAC รุ่น DIB02 ใช้ A1, A3 นะครับ

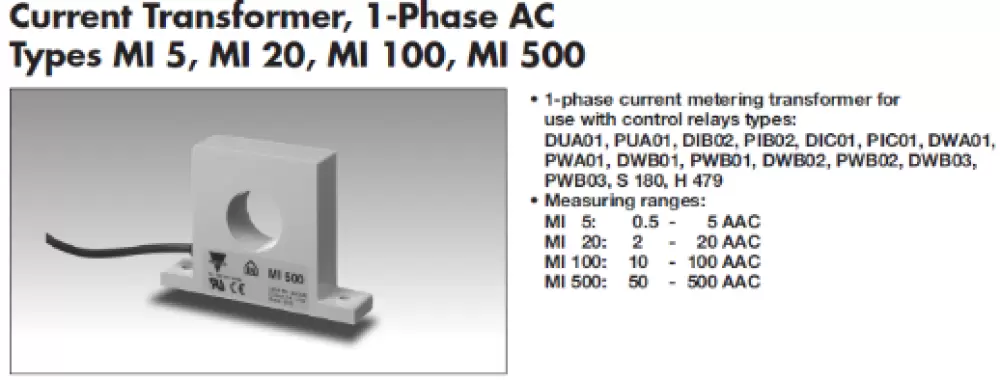

รูปที่ 2 : ช่วงงาน CT ชนิด Type MI-Series

จากรูปที่ 2 เป็น CT แบบ 1 เฟส มีช่วงใช้งานทั้งหมด 4 ช่วงกระแส คือ 5A,20A, 100A,500AAC โดยจะสามารถใช้งานร่วมกับ เครื่องป้องกันได้หลายรุ่น DUA01, DIB02, PIC01 , S180 เป็นต้น

กราฟด้านล่างแสดงไดอะแกรมรูปที่ 3 การทำงานที่ถูกปรับ DripSW :ON เป็น 0.4-4 Vp เพื่อใช้ในการตรวจเช็คการทำงานกระแสไฟฟ้าตก-เกิน เรียบร้อยแล้ว

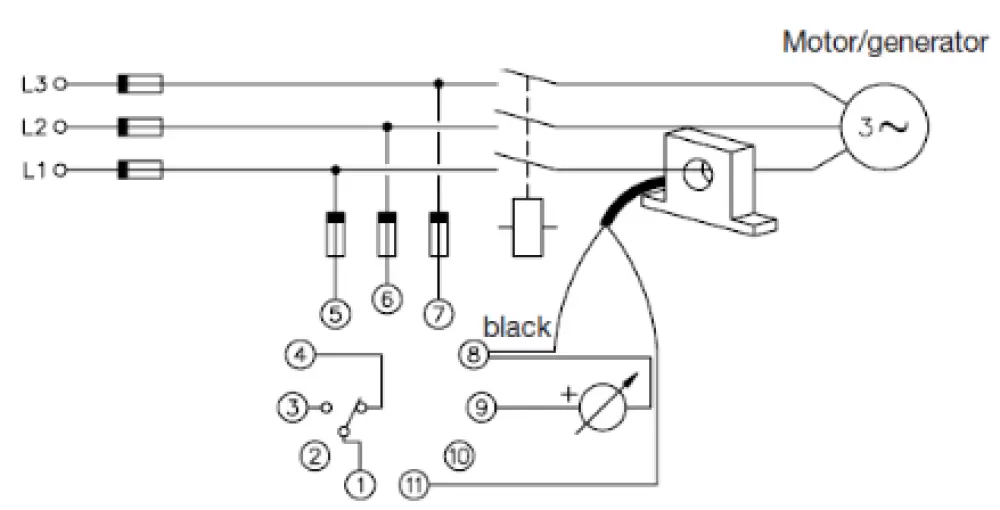

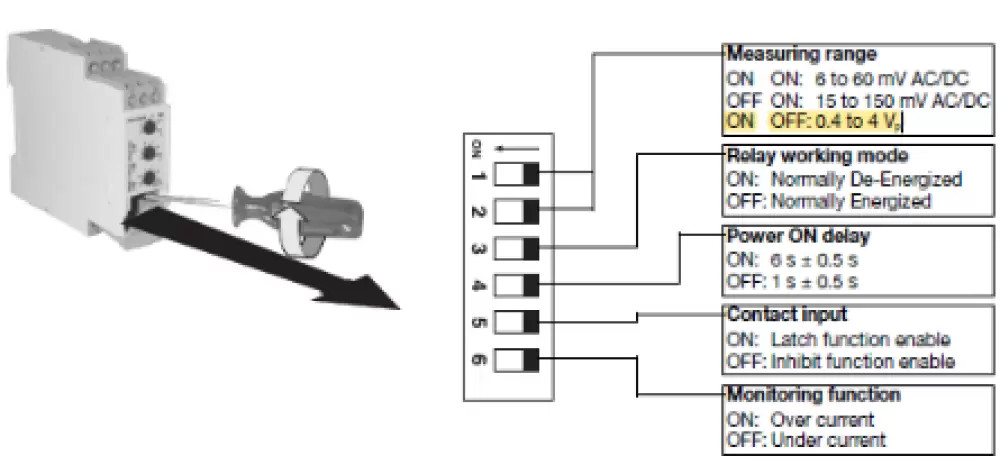

รูปที่ 3 : การต่อสายใช้งาน MI20 เพื่อเช็คกระแสมอเตอร์ และ ปรับ Dip Sw. 0.4-4 Vp

สรุปข้อดี คือ

1. ได้รู้การใช้เครื่องป้องกันกระแสตกเกิน DIB02-Series ต่อร่วมกับ MI20 ได้
2. รู้และประยุกต์ใช้งาน MI20 เช็คกระแสมอเตอร์ได้
