เขียนโดย : ปัญญา พละกลาง
Product Manager

สวัสดีครับทุกท่านพบกันอีกเช่นเคยกับ เรื่องดีๆของ วาล์ว ASCO ชนิด 4 รู 2ตำแหน่ง (วาล์ว4/2) วาล์วชนิดนี้พบบ่อยมากในการควบคุมกระบอกสูบ ทั้ง Singal และ Double Acting โดยจะสังเกตได้ว่าเมื่อใช้ Single Acting จะมีสปริงดีดกลับ และ Double Acting จะเป็น คอล์ยทั้ง 2 ด้านดูจากรูปสัญลักษณ์วาล์วได้เลยครับ

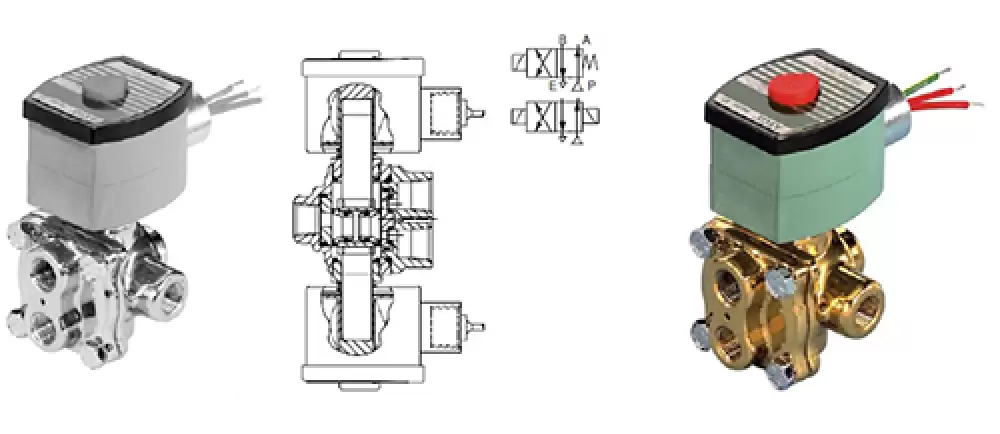

รูปที่ 1 : ลักษณะของวาล์ว 4/2 รุ่น 8342G001 ยี่ห้อ ASCO

จากรูปที่1 จะเห็นวาล์วมีหมวกสีแดง เรียกว่า “ Red Hat ” ซึ่งจากยุโรปตัวเรือนทำจากทองเหลืองหรือสเตนเลส
เลือกได้ โดยวาล์วจะมี 4 รู คือ P, A,B, และ E มี 2 ตำแหน่ง ซ้าย/ ขวา เลื่อนได้เพื่อเปลี่ยนทิศทางรูของ 4 รู นั่นเอง ส่วนสายไฟ มี 3 เส้น คือ L, N ,G(เขียว-เหลือง) เพื่อต่อไฟฟ้าระบบ 1 เฟส 220VAC นะครับ

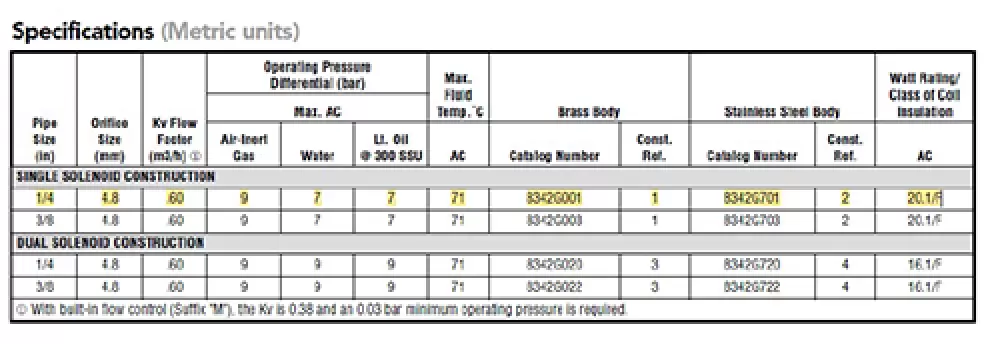

รูปที่ 2 : ตารางข้อมูลทางเทคนิคของวาล์ว 8342G001

จากรูปที่ 2 จะเป็นข้อมูลทางเทคนิค รุ่น 8342G001 คือ มีขนาด Port size ¼ นิ้ว ตัวเรือนเป็นทองเหลือง ถ้าตัวเรือนสเตนเลสจะเป็น 8342G701 ทนความดัน ที่ 9 Bar รองรับอุณหภูมิใช้งาน ของไหล 71 องศา ไฟเลี้ยงเป็น 220 VAC เท่านั้น เป็นต้น

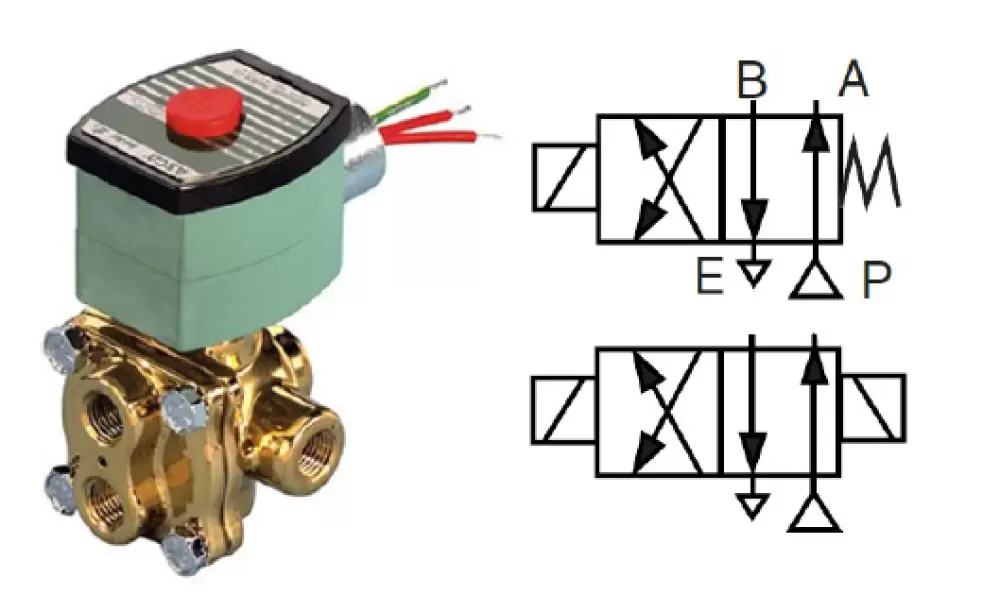

รูปที่ 3 : ทิศทางและตำแหน่ง ชนิดวาล์ว 4/2 รุ่น 8342G001

สรุปข้อดี คือ
1. รู้ทิศทางและตำแหน่ง ชนิดวาล์ว 4/2
2. รู้สัญลักษณ์และโครงสร้างของวาล์ว 4/2
