การต่อสาย Sensor แสง เข้ากับเครื่องควบคุม LUNA 110 Plus ทําอย่างไร
เขียนโดย : ปัญญา พละกลาง
Product Manager
สวัสดีครับทุกท่าน วันนี้จะแนะนำตัวควบคุมแสง LUNA 110 Plus หรือ Lux Sensoยี่ห้อ Theben โดยเครื่องนี้จะ ปรับ Setpoint แสงได้ตั้งแต่ 2-50,000 Lux ตั้งหน่วงเวลา Off ได้ 0-20 นาที รีเลย์ เอาต์พุต 16 A แบบ NO,NC

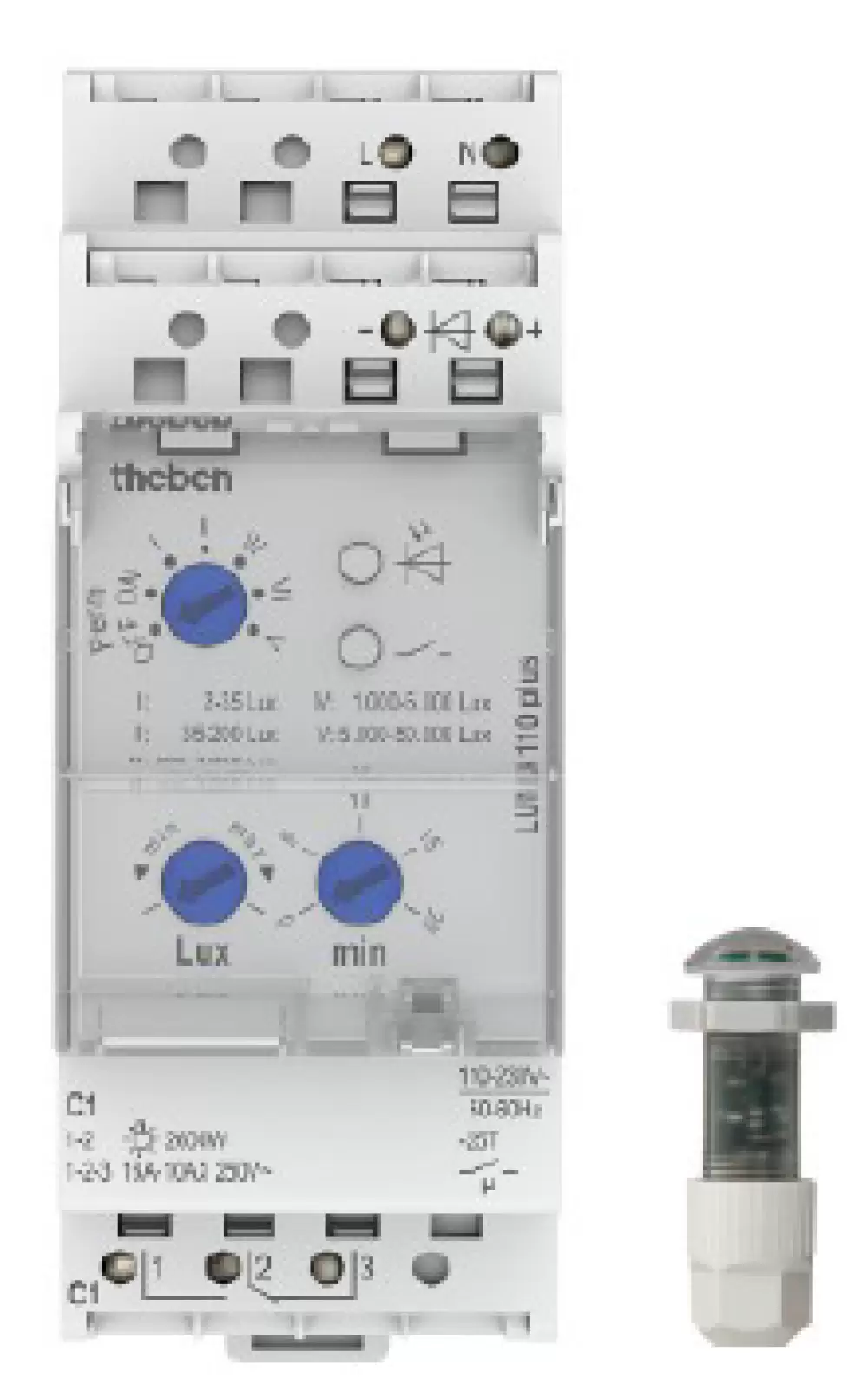

รูปที่ 1 : ลักษณะของเครื่องควบคุมด้วยแสง รุ่น LUNA 110 Plus (1100900)
จากรูปที่1 จะเห็นได้ว่าตัวเครื่องมาพร้อมกับ Sensor วัดแสง แบบ flush-Mounted สามารถปรับช่วงการวัดได้ 5 ช่วงคือ I: 2–35 lx , II: 35–200 lx, III: 200–1.000 lx, IV: 1.000–5.000 lx , V: 5.000–50.000 lx และมีการปรับ หน่วงเวลา Off ได้ 5,10,15,20 นาที นะครับ โดยการหมุนปรับปุ่มสีฟ้าบนหน้าเครื่องได้เลยครับ

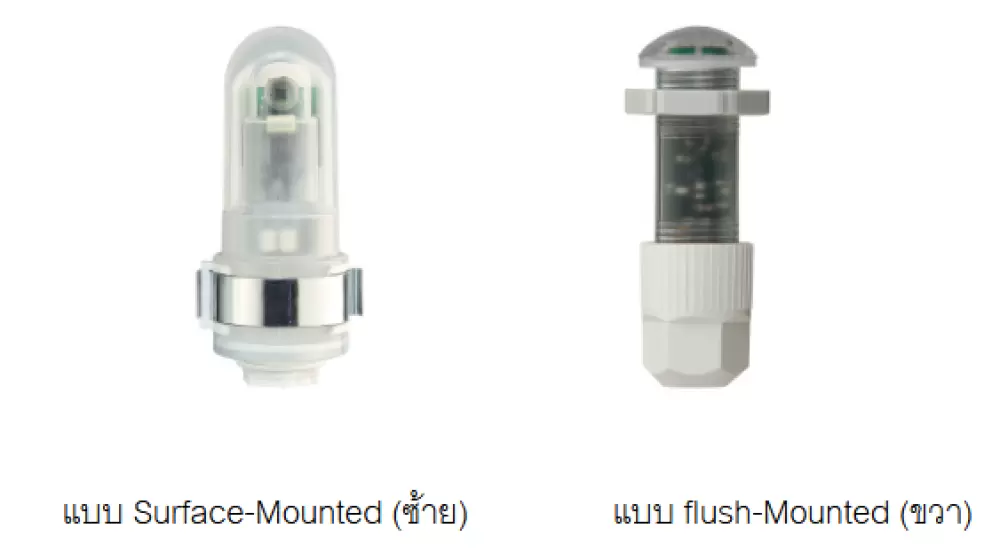

รูปที่ 2 : ลักษณะของเซนเซอร์วัดแสง มี 2 แบบ
จากรูปที่ 2 จะเป็นชนิดของหัววัด 2 แบบ คือ 1.แบบ Surface-Mounted (ซ้าย) การติดตั้งจะยึดติดผนังได้เลยโดยให้เซนเซอร์โดนแสงแดดทั้งวัน และ แบบ flush-Mounted(ขวา) จะติดตั้งแบบฝังมิดเรียบไปกับผิวโดยให้โดนแสงแดดทั้งวันเช่นกัน

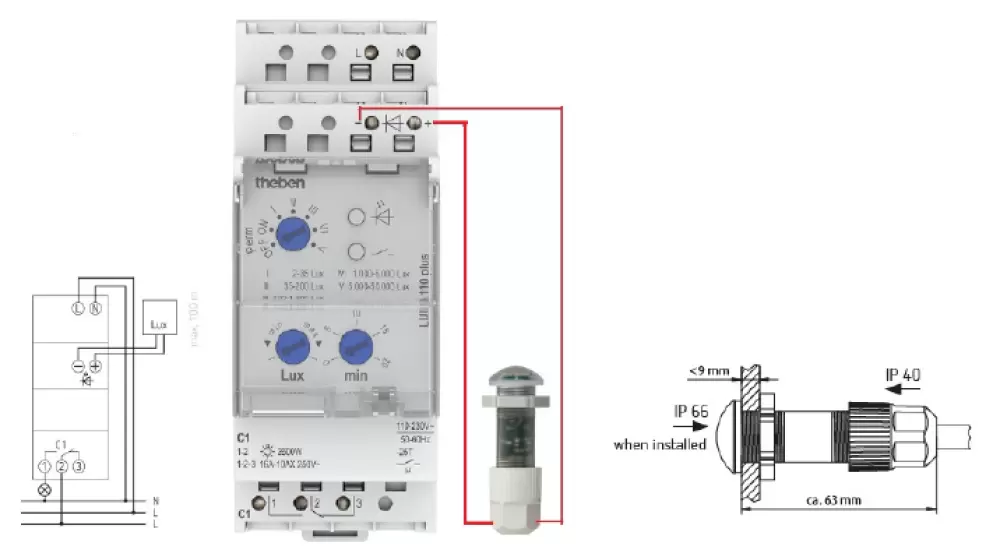

รูปที่ 3 : การต่อสายใช้งาน Sensor เข้ากับ เครื่องควบคุม LUNA 110 Plus
จากรูปที่ 3 จะเห็นได้ว่าจะต้องต่อสาย Lux Sensor เข้าที่ เครื่องหมาย +,- ที่เครื่องควบคุม LUNA 110 จึงจะสามารถทำงาน โดยระยะทางจะต่อสายได้ ไกลถึง 100 เมตร
สรุปข้อดีคือ
1. รู้ชนิด Sensor วัดแสง มี 2 แบบ คือ แบบ Surface-Mounted และ แบบ flush-Mounted
2. รู้การทำงานของเครื่องควบคุมแสง ปรับตั้ง Setpoint ได้ 2-50,000 Lux
