การต่อใช้งาน Solinoil Valve 3/2 ไปสั่งงาน Piston Valve

การต่อใช้งาน Solinoil Valve 3/2 ไปสั่งงาน Piston Valve

5 July 2024

เขียนโดย : ยุทธพงษ์ ตุ่มมณี
ฝ่ายขายสาขาปทุมธานี



สวัสดีครับทุกท่าน วันนี้ผมจะมานำเสนอวิธีการต่อใช้งาน Pisoton Valve เข้ากับ Solenoid Valve 3/2 มีวิธีการต่ออย่างไรมาดูกันเลยครับ

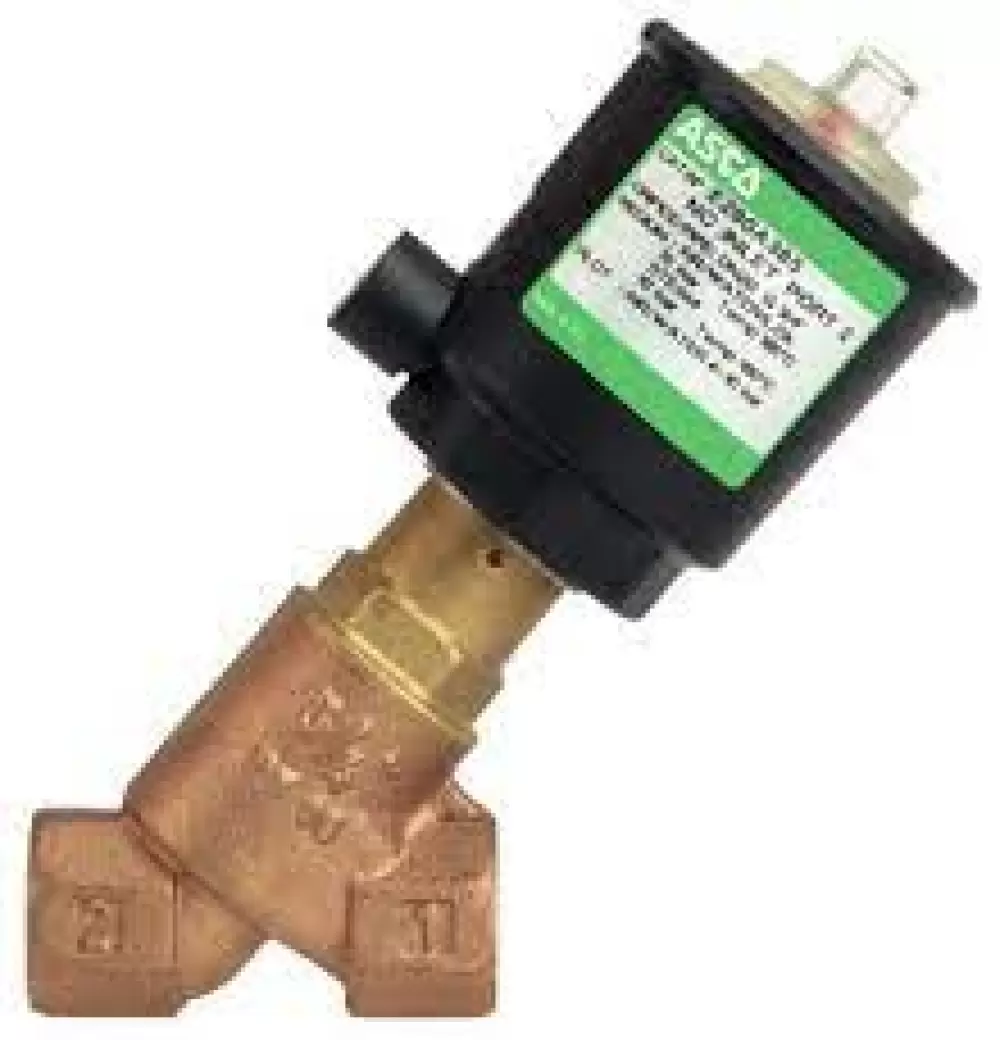

จากรูปเป็น Pisoton Valve รุ่น E290 Series



ใน Piston Valve นั้นต่อให้ใช้ระบบลมในการทำงาน แต่ก็ยังมีระบบ NC และ NO จะมีความหมายดังนี้ครับ

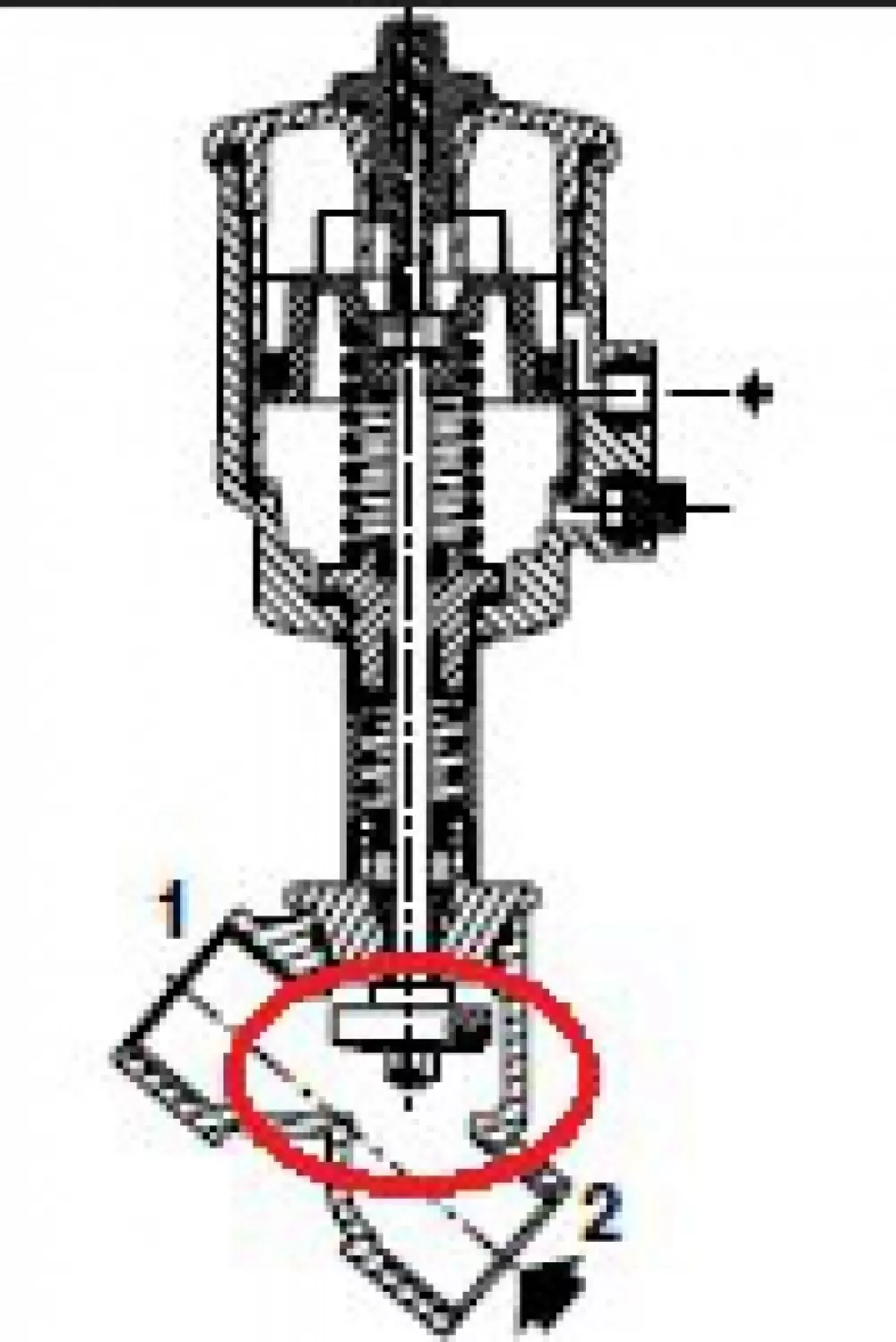

NC = วาล์วClose ในขณะที่ไม่จ่ายลมเข้าไป และ วาล์วจะ Open เมื่อจ่ายลมเข้าไป

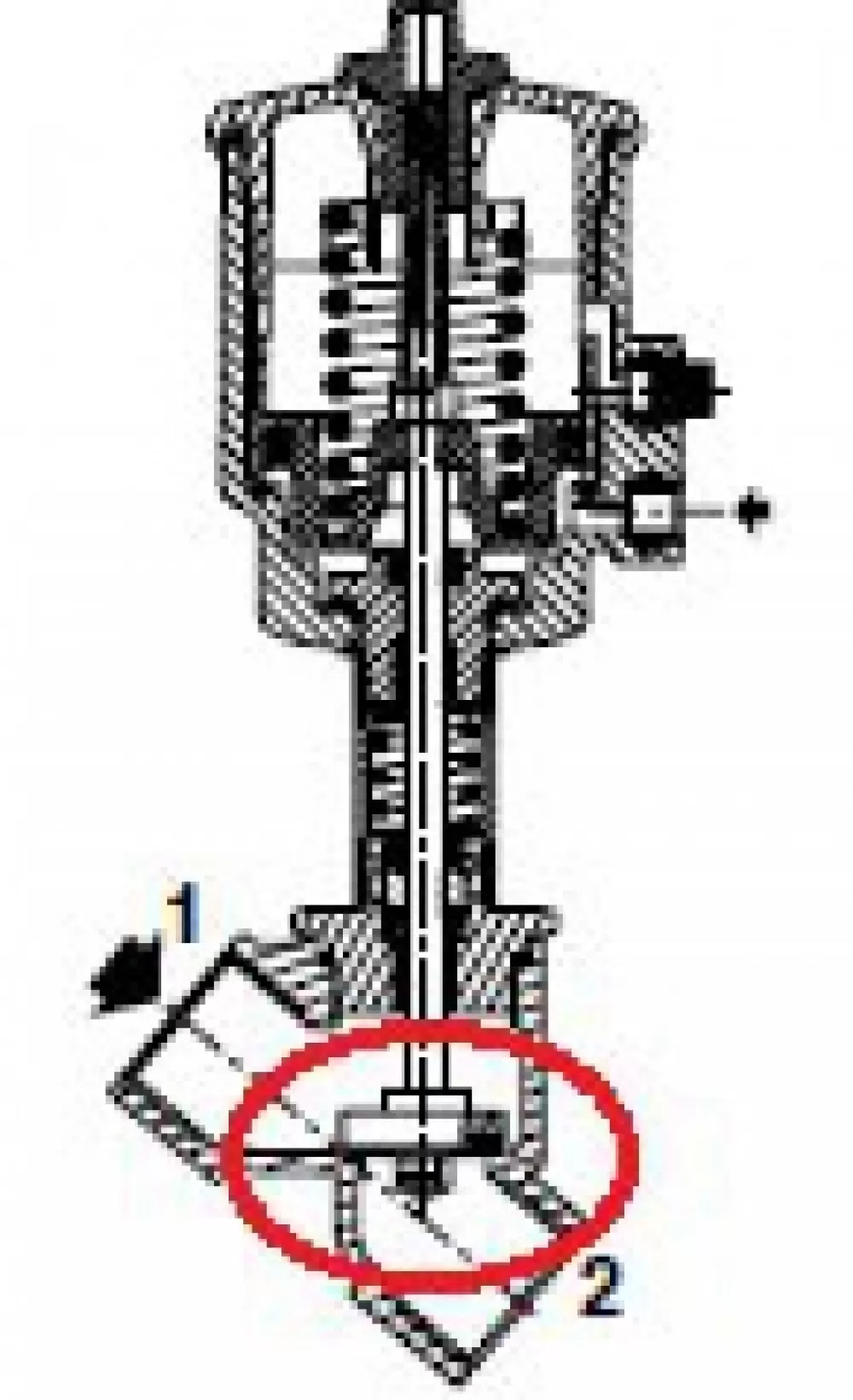

NO = วาล์วOpen ในขณะที่ไม่จ่ายลมเข้าไป และ วาล์วจะ Close เมื่อจ่ายลมเข้าไป

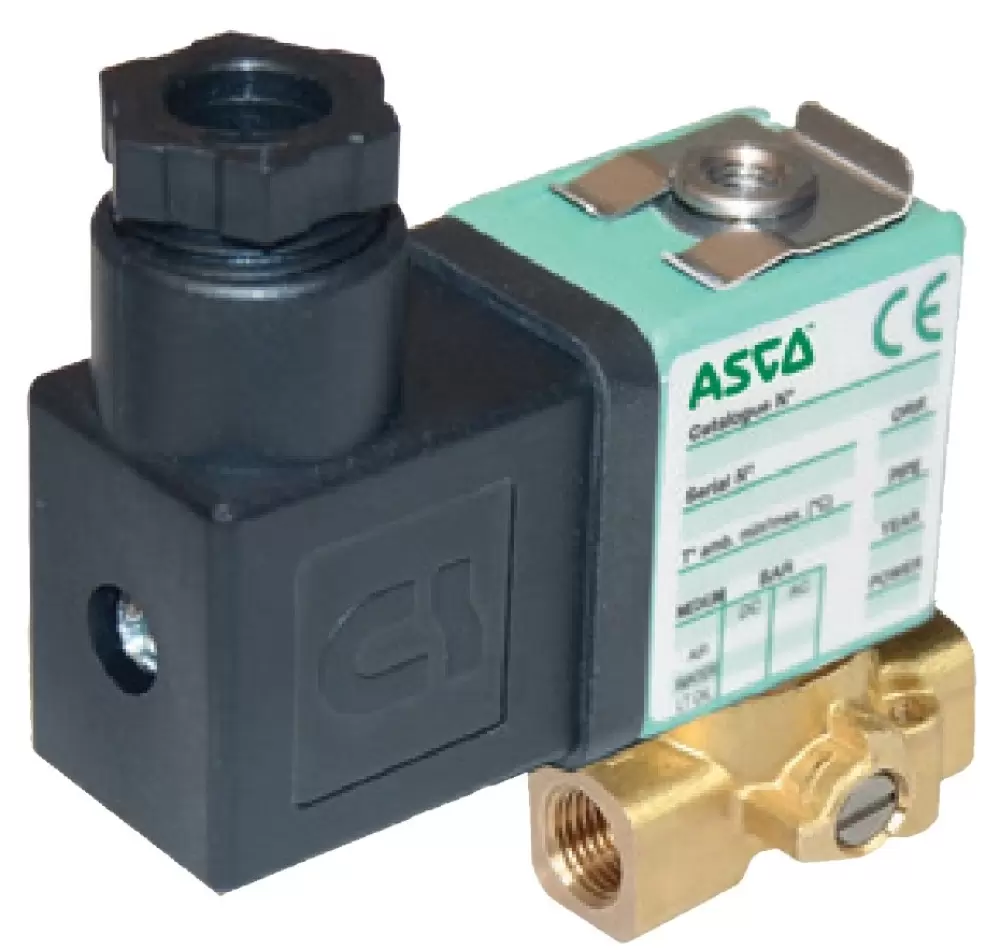

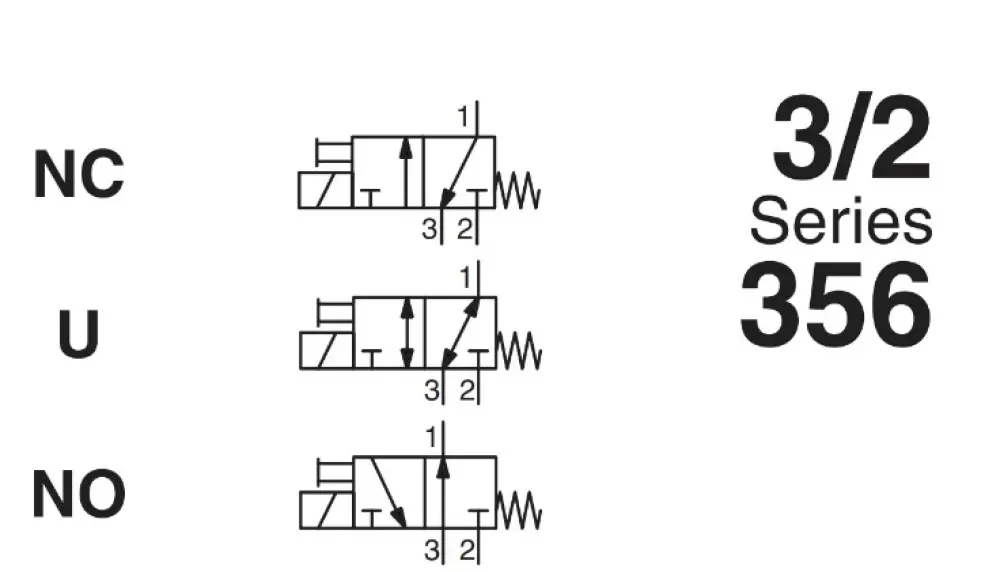

จากรูปเป็น Solenoid Valve 3/2

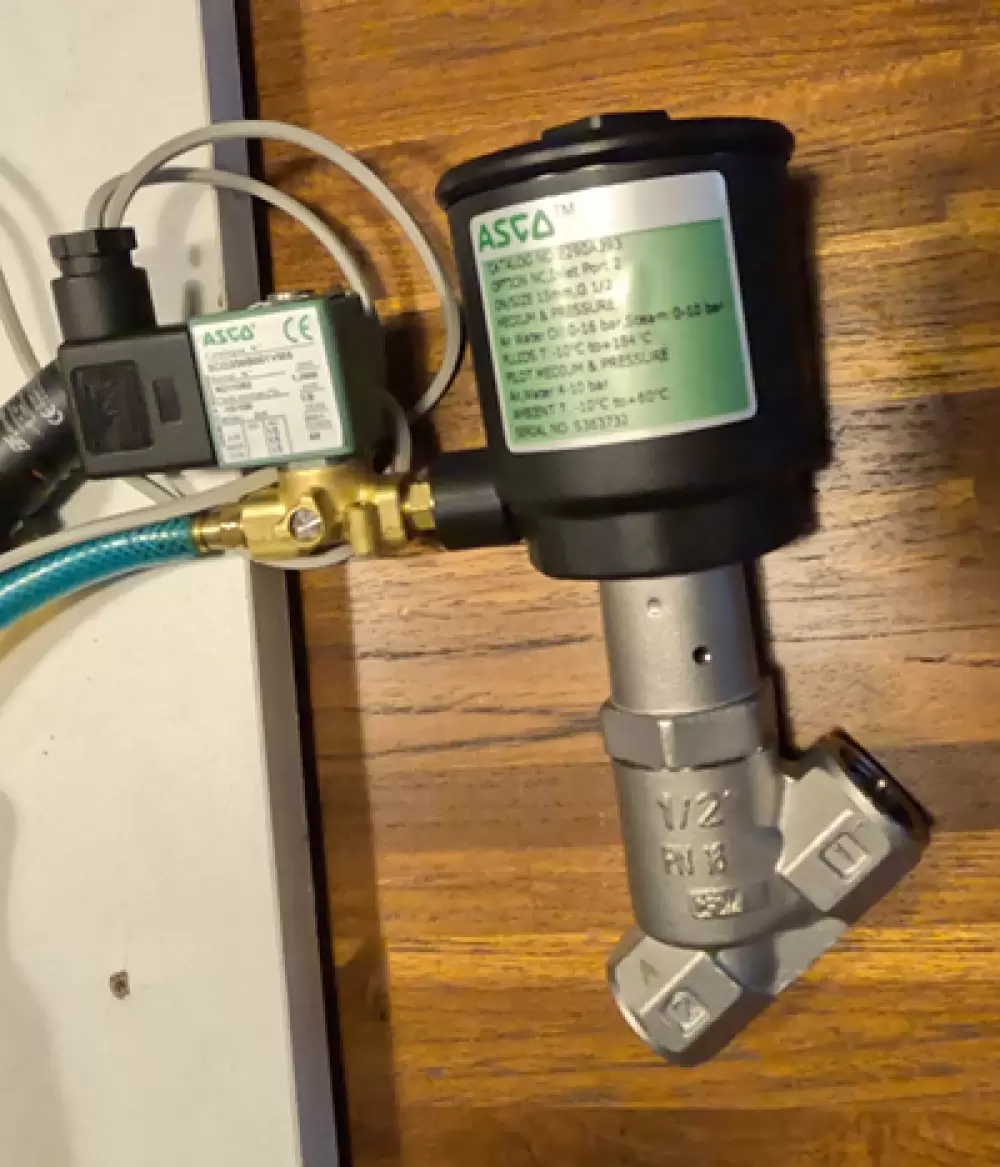

การต่อใช้งาน Pisoton Valve เข้ากับ Solenoid Valve 3/2

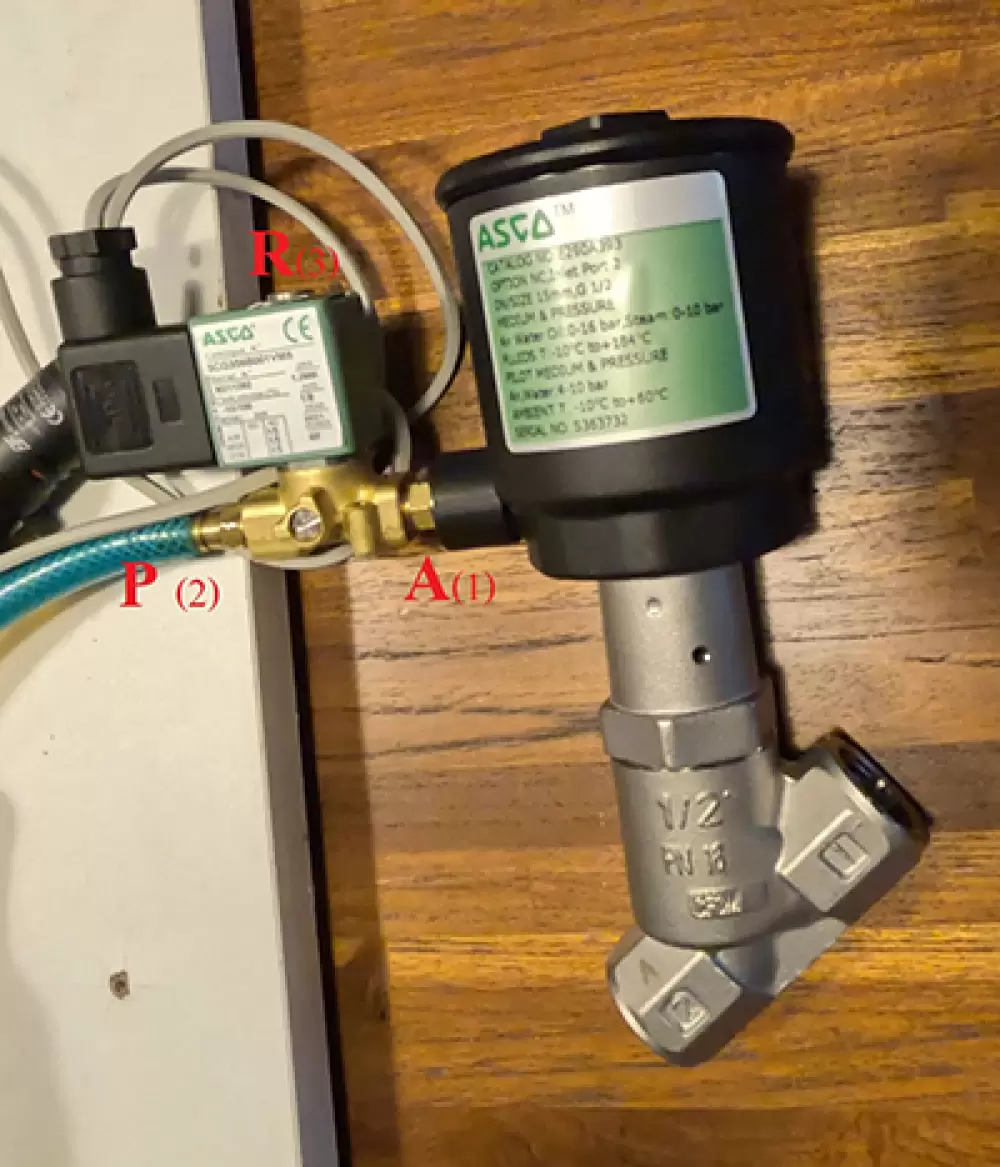

P(2) จะเป็นลม Pressure จากแหล่งจ่าย(ปั้มลม) เข้า
A(1) จะเป็นลมที่นำไปขับ Piston Valve
R(3) จะเป็นลมที่ระบายทิ้ง
