การต่อสายดินมีประโยชน์อย่างไร?

การต่อสายดินมีประโยชน์อย่างไร?

7 January 2015

เขียนโดย : ฝ่ายขายสาขาชลบุรี


ทิปวันนี้เรามาดูเรื่องใกล้ตัว ที่หลายๆคนอาจมอง ข้ามไปครับ คือเรื่องการต่อสายดิน ตามบ้าน รึ ตามโรงงานอุตสาหกรรมครับ เพราะเนื่องจาก
ชีวิตประจำวัน ทุกวันนี้เราต้อง พึ่งพาอุปกรณ์ ไฟฟ้า เป็นส่วนใหญ่ ตั้งแต่ตื่นนอนตอนเช้า จนเข้านอนตอนเย็นกันเลยทีเดียว

การต่อสายดินมีประโยชน์อย่างไร

ป้องกัน ไม่ให้มีผู้ถูกไฟฟ้าดูดกรณีมีกระแสไฟฟ้ารั่วจากเครื่องใช้ไฟฟ้า เนื่องจากกระแสไฟฟ้ารั่วจากเครื่องใช้ไฟฟ้าจะไหลลงดินทางสายดิน โดยไม่ผ่านร่างกายผู้สัมผัสเครื่องใช้ไฟฟ้านั้น เป็นผลทำให้อุปกรณ์ป้องกันไฟฟ้าลัดวงจร และ/หรือไฟฟ้ารั่วจะตัดกระแสไฟฟ้าออกทันที หรือบางที เครื่องใช้ไฟฟ้าบางประเภท เช่น คอมพิวเตอร์ อุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์สื่อสารอาจทำงานได้ไม่สมบูรณ์หรือชำรุดได้ง่ายหากไม่มีสายดิน

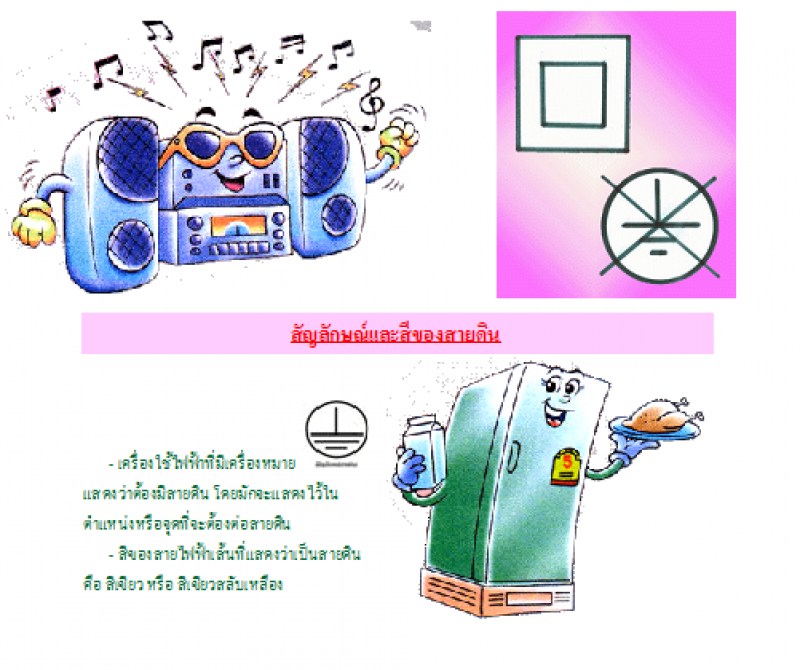

เครื่องใช้ไฟฟ้าที่ต้องมี/ไม่มีสายดิน

1.เครื่องใช้ไฟฟ้าประเภทที่ต้องมีสายดิน

เครื่อง ใช้ไฟฟ้ารวมทั้งอุปกรณ์ติดตั้งทางไฟฟ้าที่มีโครงหรือเปลือกหุ้มเป็นโลหะ ซึ่งบุคคลมีโอกาสสัมผัสได้ ต้องมีสายดิน เช่น ตู้เย็น, เตารีด,
เครื่องซักผ้า, หม้อหุงข้าว, เครื่องปรับอากาศ, เตาไมโครเวฟ, กระทะไฟฟ้า, กระติกน้ำร้อน, เครื่องทำน้ำร้อนหรือน้ำอุ่น, เครื่องปิ้งขนมปัง เป็นต้น
เราเรียกครื่องใช้ฯ เหล่านี้ว่าเป็น เครื่องใช้ไฟฟ้า ประเภท 1

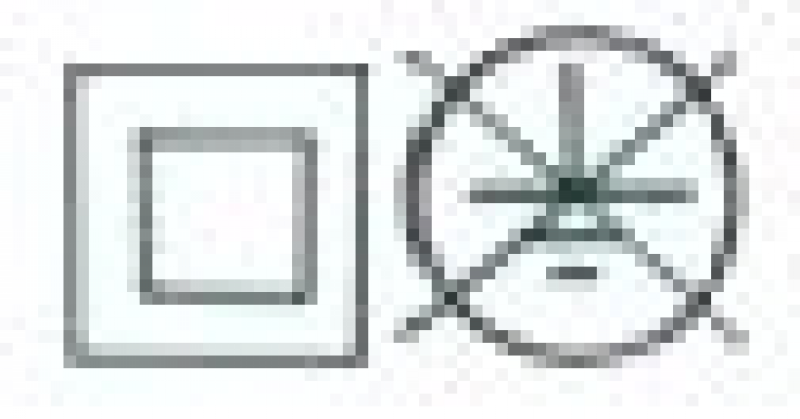

2. เครื่องใช้ไฟฟ้าประเภทที่ไม่ต้องมีสายดิน- เครื่องใช้ไฟฟ้าประเภท 2 ซึ่งมีสัญลักษณ์ หรือมีเครื่องหมาย (ควร ใช้ไขควงลองไฟทดสอบ ถ้ามีสัญลักษณ์ประเภท 2 แต่ยังมีไฟรั่วก็แสดงว่าผู้ผลิตนั้นผลิตไม่ได้มาตรฐาน และจำเป็นต้องมีสายดิน) ตัวอย่างของเครื่องใช้ฯ ประเภท 2 เช่น วิทยุ, โทรทัศน์, พัดลม เป็นต้น


วิธีการต่อสายดินที่ถูกต้อง

1. จุดต่อลงดินของระบบไฟฟ้า (จุดต่อลงดินของเส้นศูนย์หรือนิวทรัล) ต้องอยู่ด้านไฟเข้าของเครื่องตัดวงจรตัวแรกของตู้เมนสวิตช์

2. ภายในอาคารหลังเดียวกันไม่ควรมีจุดต่อลงดินมากกว่า 1 จุด

3. สายดินและสายเส้นศูนย์สามารถต่อร่วมกันได้เพียงแห่งเดียวที่จุดต่อลงดินภาย ในตู้เมนสวิตช์ ห้ามต่อร่วมกันในที่อื่น ๆ อีก เช่น ในแผงสวิตช์ย่อย
จะต้องมีขั้วสายดินแยกจากขั้วต่อสายศูนย์ และห้ามต่อถึงกันโดยมีฉนวนคั่นระหว่างขั้วต่อสายเส้นศูนย์กับตัวตู้ซึ่งต่อ กับขั้วต่อ สายดิน

4. ตู้เมนสวิตช์สำหรับห้องชุดของอาคารชุดและตู้แผงสวิตช์ประจำชั้นของอาคารชุดให้ถือว่าเป็นแผงสวิตช์ย่อย ห้ามต่อสายเส้นศูนย์ และสายดินร่วมกัน

5. ไม่ควรต่อโครงโลหะของเครื่องใช้ไฟฟ้าลงดินโดยตรง แต่ถ้าได้ดำเนินการไปแล้วให้แก้ไขโดยมีการต่อลงดินที่เมนสวิตย์อย่างถูกต้อง
แล้วเดินสายดินจากเมนสวิตช์มาต่อร่วมกับสายดินที่ใช้อยู่เดิม

6. ไม่ควรใช้เซอร์กิตเบรกเกอร์ชนิด 120/240 V กับระบบไฟ 220 V เพราะพิกัด IC จะลดลงประมาณครึ่งหนึ่ง

7. การติดตั้งเครื่องตัดไฟรั่ว จะเสริมการป้องกันให้สมบูรณ์แบบยิ่งขึ้น เช่น กรณีที่มักจะมีน้ำท่วมขัง หรือกรณีสายดินขาด เป็นต้น
และจุดต่อลงดินต้องอยู่ด้านไฟเข้าของเครื่องตัดไฟรั่วเสมอ

8. ถ้าตู้เมนสวิตช์ไม่มีขั้วต่อสายดินและขั้วต่อสายเส้นศูนย์แยกออกจากกัน เครื่องตัดไฟรั่วจะต่อใช้ได้เฉพาะวงจรย่อยเท่านั้น
จะใช้ตัวเดียวป้องกันทั้งระบบไม่ได้

9. วงจรสายดินที่ถูกต้องในสภาวะปกติจะต้องไม่มีกระแสไฟฟ้าไหล

10. ถ้าเดินสายไฟในท่อโลหะ จะต้องเดินสายดินในท่อโลหะนั้นด้วย

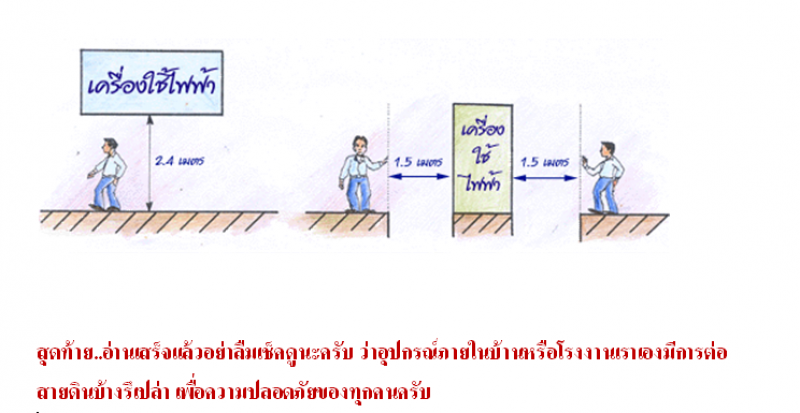

11. ดวงโคมไฟฟ้าและอุปกรณ์ติดตั้งที่เป็นโลหะควรต่อลงดิน มิฉะนั้นต้องอยู่เกินระยะที่บุคคลทั่วไปสัมผัสไม่ถึง
(สูง 2.40 เมตร หรือห่าง 1.50 เมตร ในแนวราบ)

12. ขนาดและชนิดของอุปกรณ์ระบบสายดิน ต้องเป็นไปตามมาตรฐานกฎการเดินสายและติดตั้งอุปกรณ์ไฟฟ้าของการไฟฟ้านครหลวง




ขอบคุณข้อมูลอ้างอิงจาก : webboard Myfirstbrain
