สายต่อ Thermocouple และ RTD PT100 หน้าตาเป็นแบบไหน?

สายต่อ Thermocouple และ RTD PT100 หน้าตาเป็นแบบไหน?

3 October 2024


เขียนโดย : ตะวัน ดวงสุพรรณ
ฝ่ายขายสำนักงานใหญ่



สวัสดีค่ะทุกท่าน สายสำหรับต่อกับหัววัดเทอร์โมคัปเปิ้ล ไปยังเครื่องวัดและควบคุมอุณหภูมิ มีหลายชนิดให้เลือกใช้งานให้เหมาะกับสภาพแวดล้อมบริเวณที่ติดตั้งสายสำหรับต่อ จึงไม่ทำให้ค่าอุณหภูมิที่วัดผิดพลาดไปมาก ห้ามใช้สายไฟธรรมดาต่อเป็นอันขาดทำให้อุณหภูมิที่วัดผิดพลาด

หมายเหตุ : วัสดุที่ใช้ทำลวดของสายต่อกับหัววัดเทอร์โมคัปเปิ้ลจะมีคุณสมบัติคล้ายคลึงกับโลหะของลวดเทอร์โมคัปเปิ้ลมาก

คุณสมบัติ
1. ฉนวนพีวีซี (PVC INSULATION) เหมาะสำหรับใช้ในสถานที่เปียกขึ้น และห้องเย็นใช้อุณหภูมิต่ำ -20 ถึง 100C
2. ฉนวนไฟเบอร์กล๊าสทนอุณหภูมิได้สูง 0 ถึง 270C
3. ฉนวนสแตนเลสซิลด์ เป็นฉนวนที่ป้องกันสัญญาณรบกวนได้ เหมาะสำหรับงาหนักและเคลื่อนที่บ่อย ๆ สามารถป้องกันการขีดข่วนไม่ให้สายถลอกได้ และทนอุณหภูมิได้สูง0 ถึง 270C

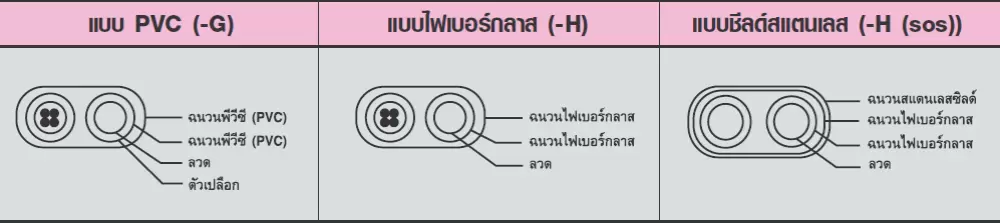

โครงสร้างภายในของลวดสำหรับต่อจากหัวเทอร์โมคัปเปิ้ลและอาร์ทีดี




สายต่อเทอร์โมคัปเปิ้ลแบบต่าง ๆ และ RTD PT10

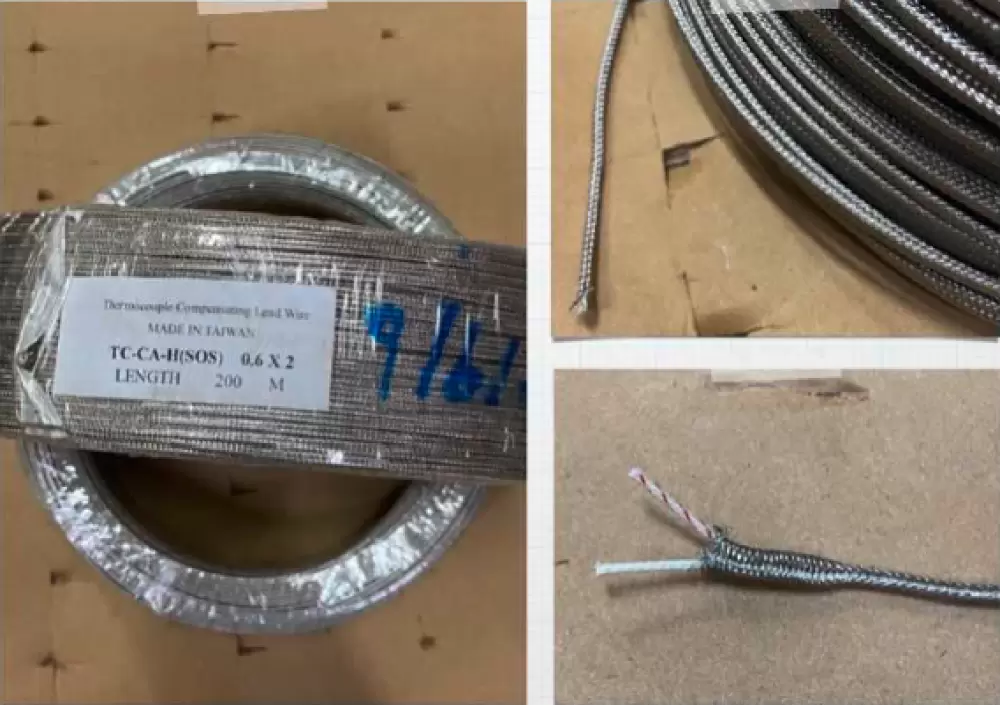

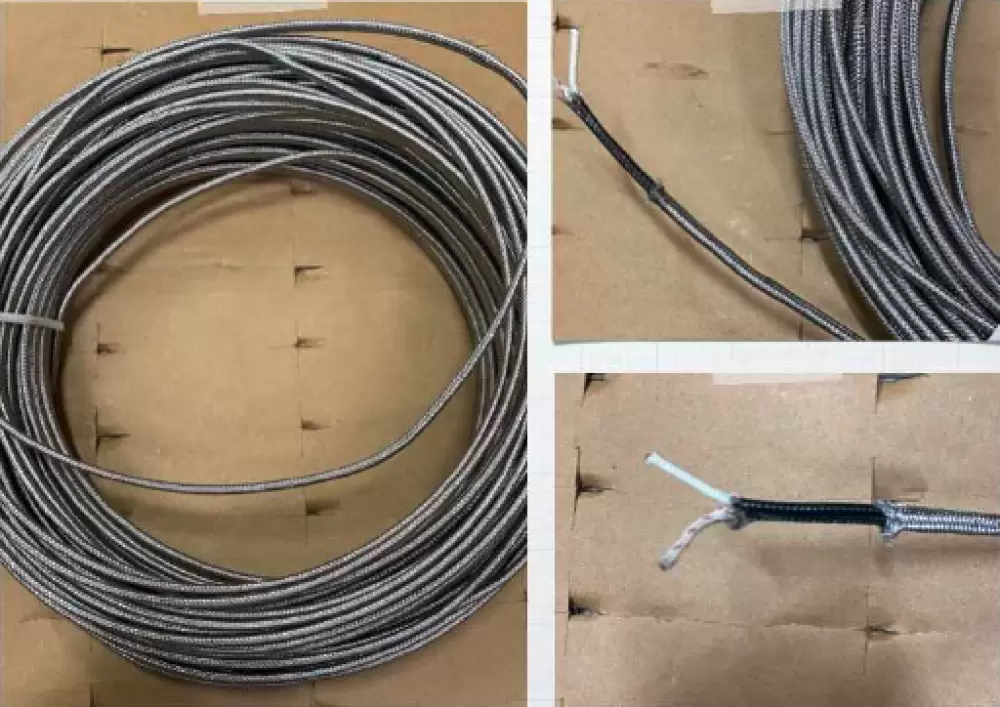

1. TC-CA-H(SOS)-0.65-1X2 TYPE : K ขนาดสายตัวนำ : 1/0.65X2 ฉนวน : สแตนเลสชิลด์

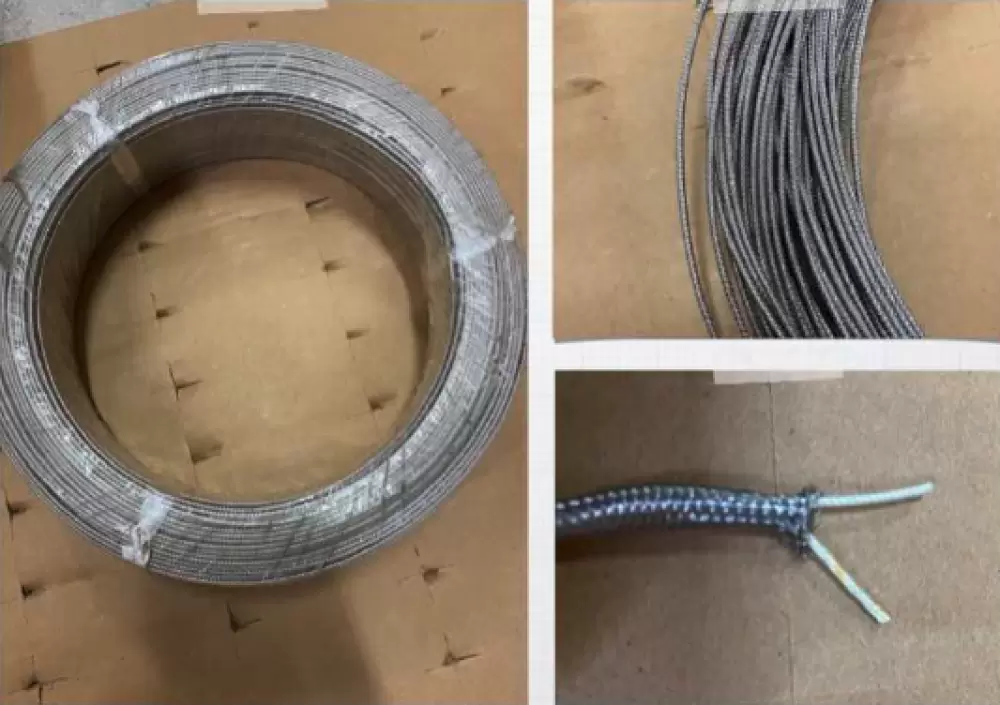

2. TC-IC-H(SOS)-0.65-1X2 TYPE : J ขนาดสายตัวนำ : 1/0.65X ฉนวน : สแตนเลสชิลด์

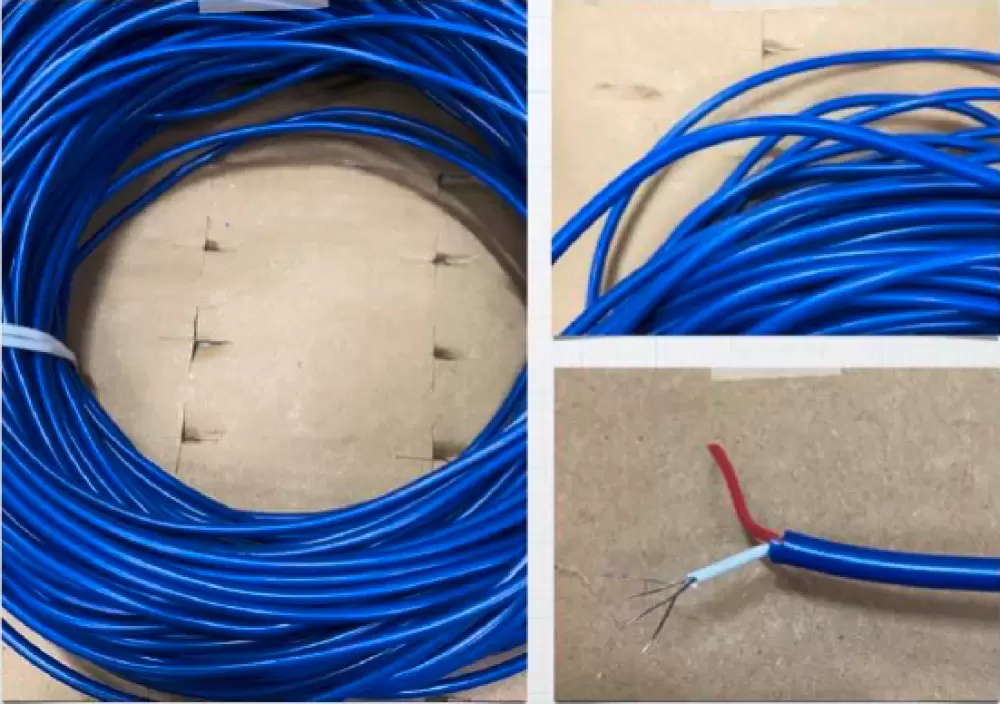

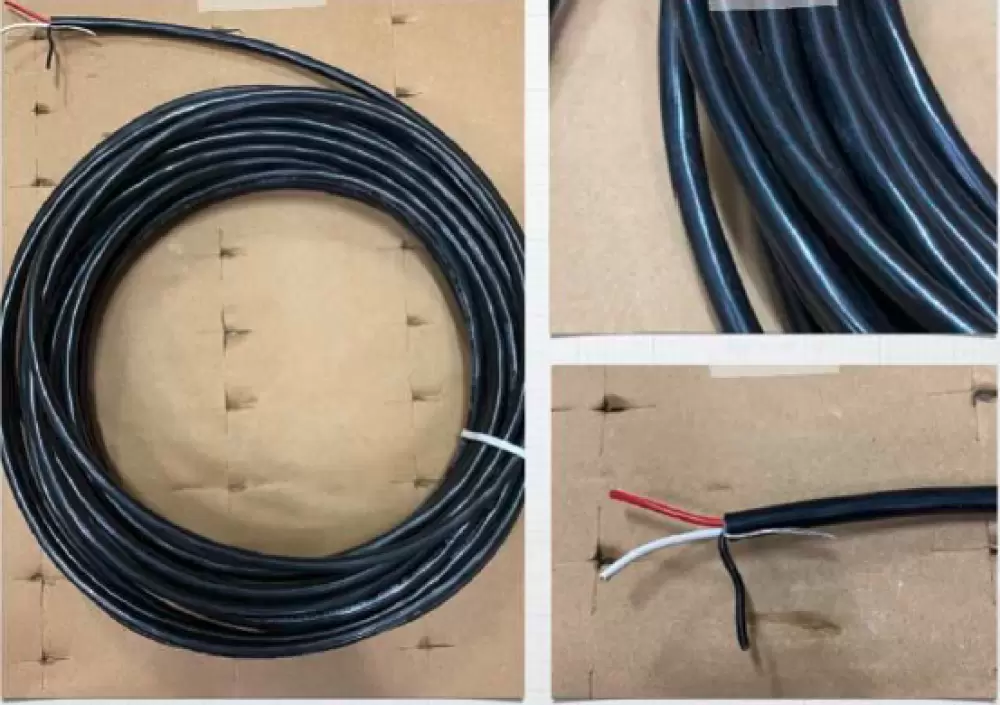

3. PVC(PT100)-0.5-3X3 ดำTYPE : PT100ขนาดสายตัวนำ : 3/0.5X3ฉนวน : PVC

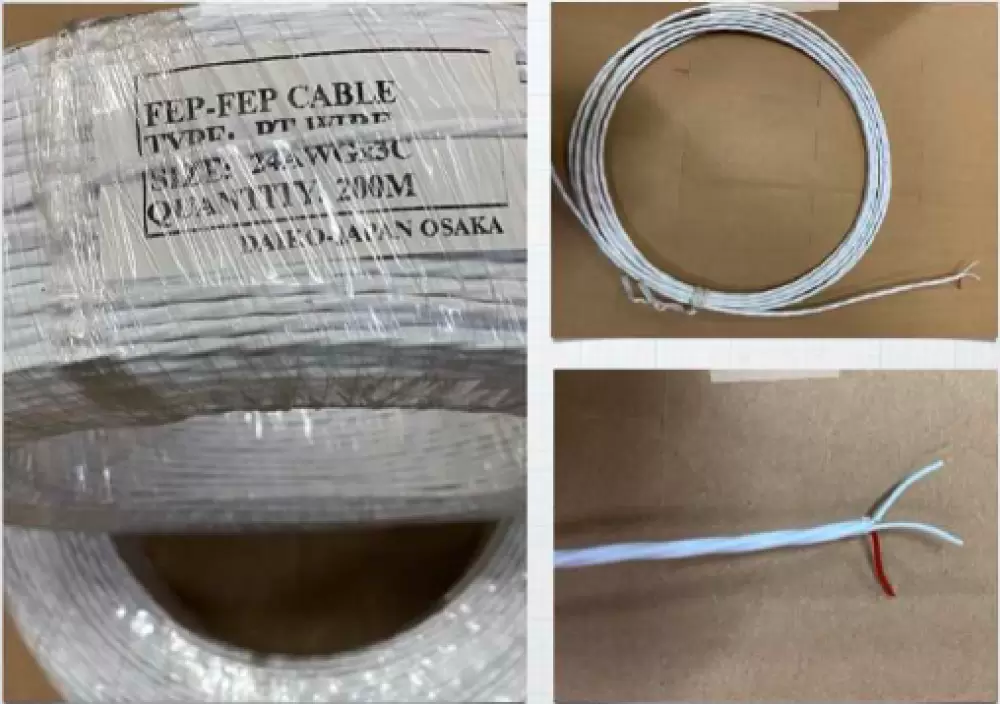

4. TEFLON(PT100)-0.37X3 TYPE : PT100 ขนาดสายตัวนำ : 0.37X3ฉนวน : เทปลอน

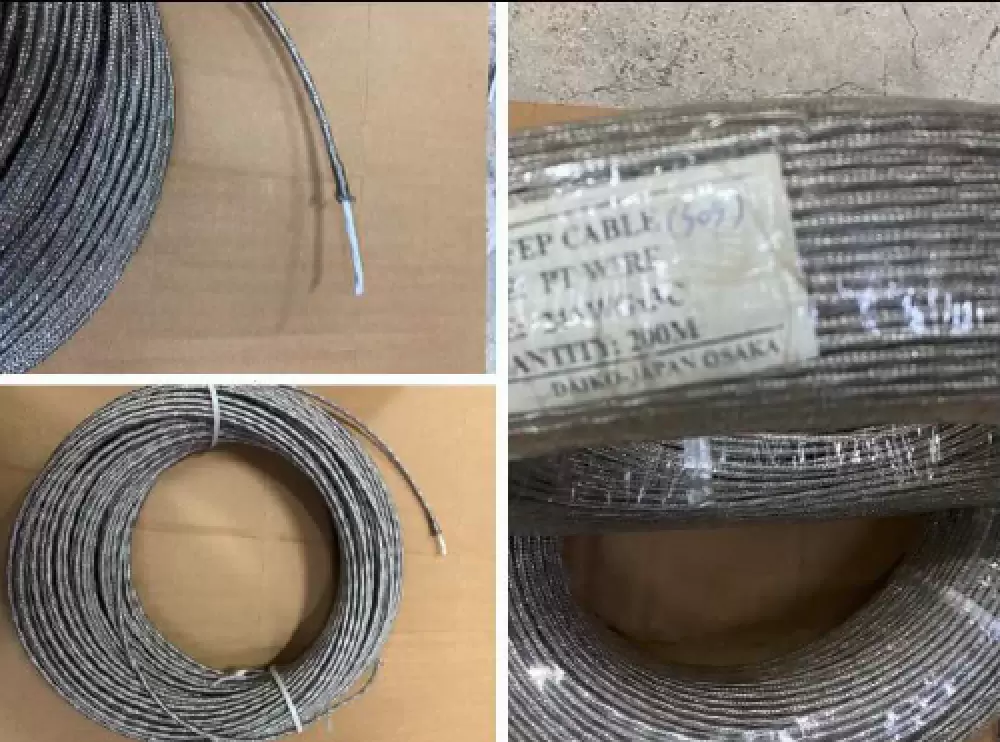

5. TEFLON(PT100)(SOS)-0.37X3 TYPE : PT100 ขนาดสายตัวนำ : 0.37X3ฉนวน : เทปลอนหุ้มสแตนเลสชิลด์

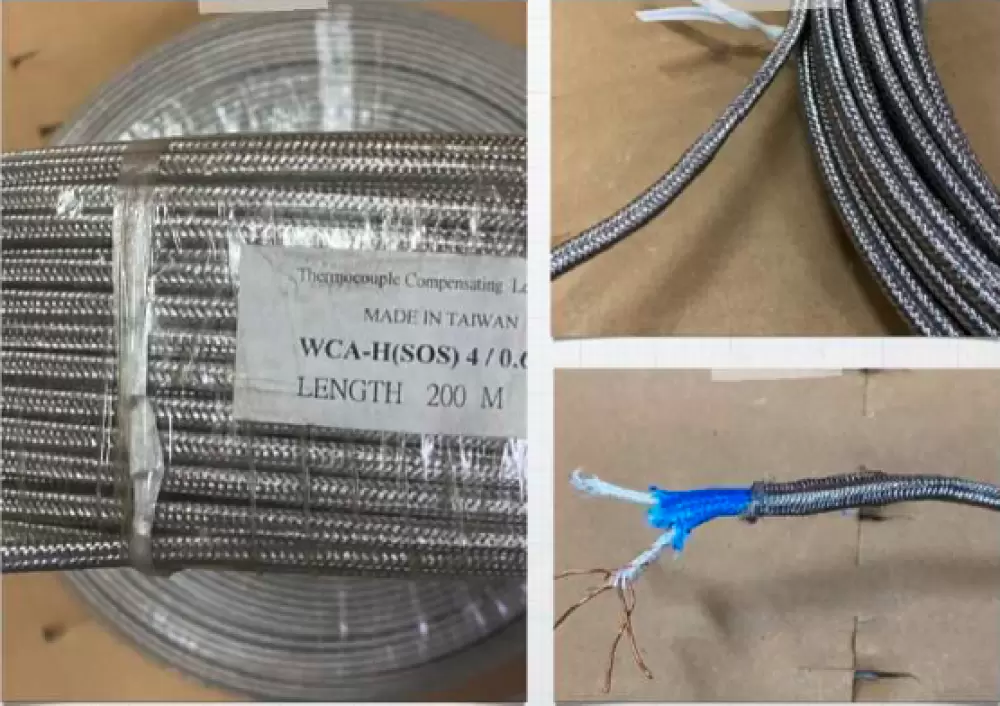

6. WCA-H(SOS)-4-0.65X2 TYPE : K ขนาดสายตัวนำ : 4/0.65X2 ฉนวน : ไฟเบอร์กลาสหหุ้มสแตนเลสชิลด์




7. WPR-H(SOS)-4-0.65X2 TYPE : R/S ขนาดสายตัวนำ : 4/0.65X2 ฉนวน : ไฟเบอร์กลาสหุ้มสแตนเลสชิลด์

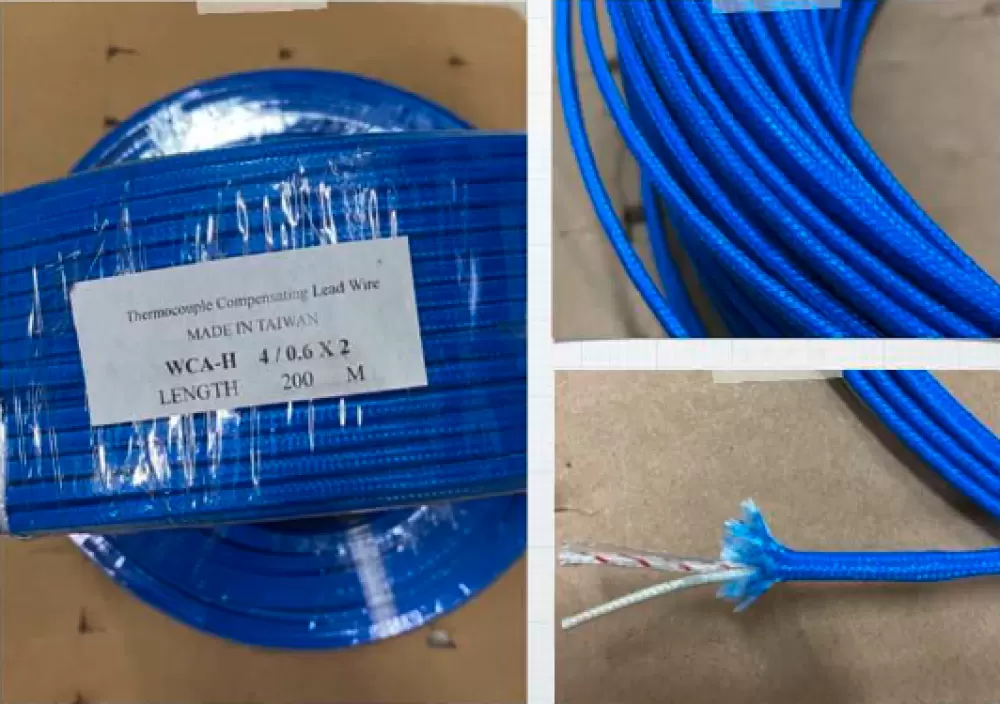

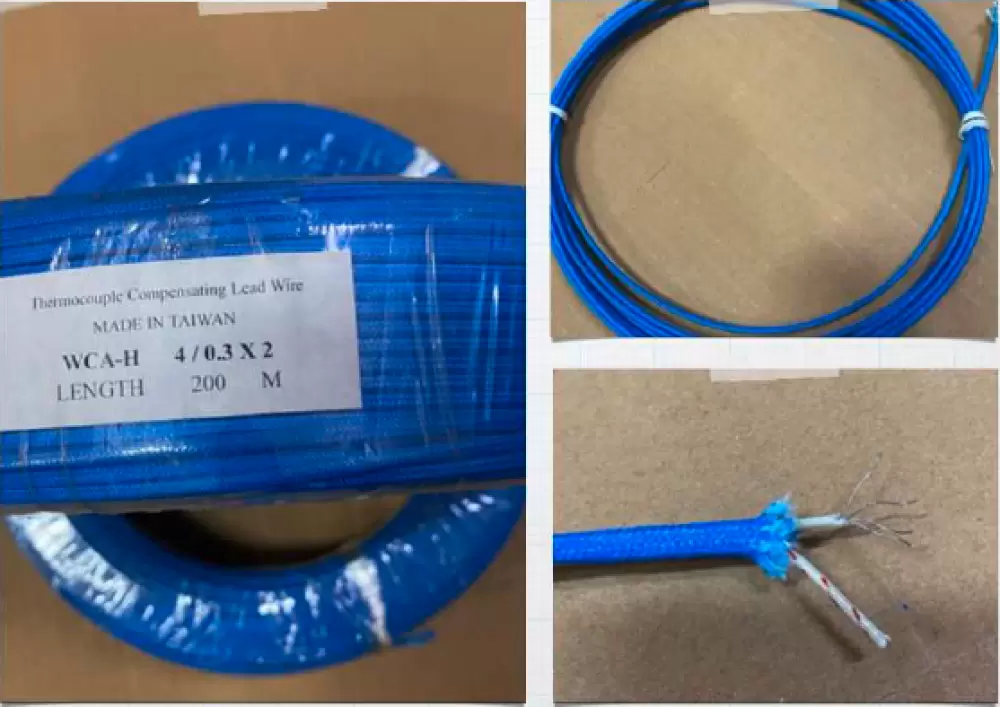

8. WCA-H-4-0.65X2(FIBERGLASS) TYPE : K ขนาดสายตัวนำ : 4/0.65X2 ฉนวน : ไฟเบอร์กลาส



9. WCA-H-4-0.32X2(FIBERGLASS) TYPE : K ขนาดสายตัวนำ : 4/0.32X2ฉนวน : ไฟเบอร์กลาส




10. WCA-G-4-0.32X2(PVC) TYPE : K ขนาดสายตัวนำ : 4/0.32X2ฉนวน : PVC

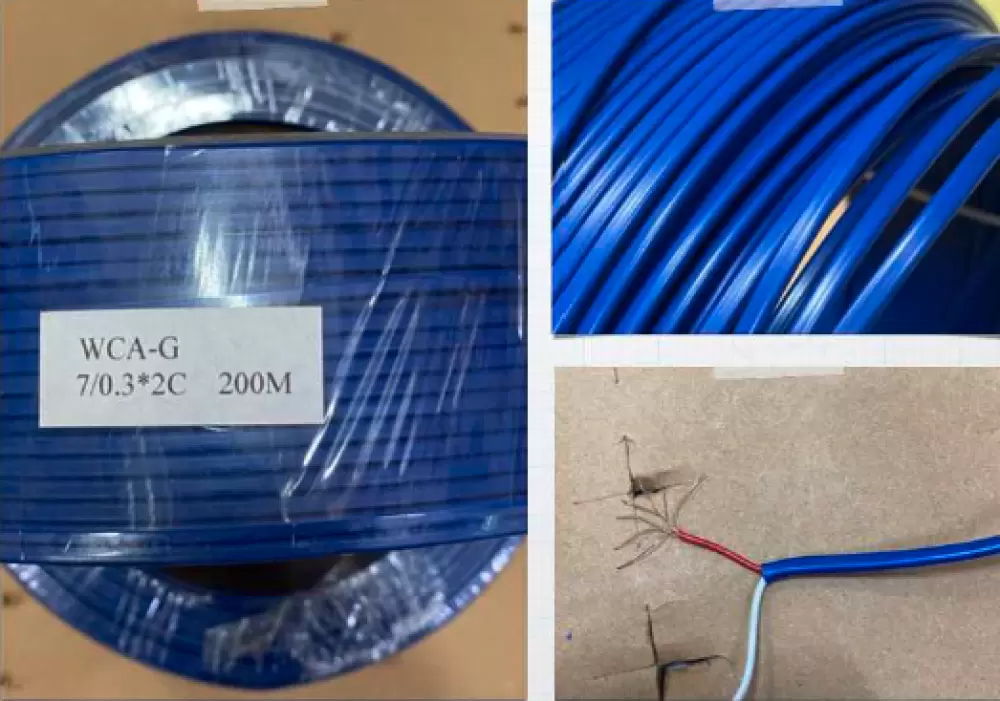

11. WCA-G-7-0.32X2(PVC) TYPE : Kขนาดสายตัวนำ : 7/0.32X2ฉนวน : PVC

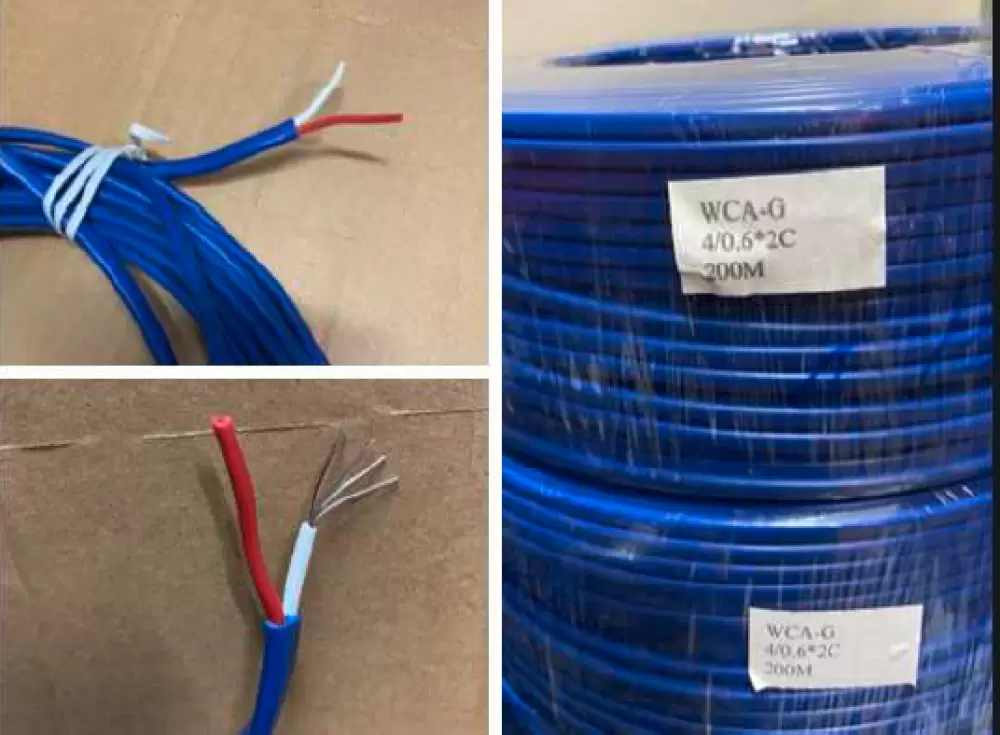

12. WCA-G-4-0.65X2(PVC) TYPE : K ขนาดสายตัวนำ : 4/0.65X2ฉนวน : PVC

มาถึงตรงนี้แล้วพอเห็นรูปจริงก็จะเข้าใจมากยิ่งขึ้นค่ะ
