Switching Power Supply ทำงานอย่างไร ?

Switching Power Supply ทำงานอย่างไร ?

19 February 2025

เรียบเรียงโดย : ชนกานต์ เชื้อสะอาด
ฝ่ายขายสาขาชลบุรี




สวัสดีครับทุกท่าน ในปัจจุบัน ได้มีการใช้เทคโนโลยีแหล่งจ่ายกำลังสวิตชิ่งกันอย่างแพร่หลาย ซึ่ง Switching Power Supply นั้นถูกสร้างขึ้นมาเพื่อใช้ในงานอิเล็กทรอนิกส์ เป็นแหล่งจ่ายไฟให้กับอุปกรณ์ต่างๆ และสามารถเปลี่ยนแรงดันไฟจากไฟฟ้ากระแสสลับโวลต์สูงให้เป็นแรงดันไฟฟ้ากระตรงโวลต์ต่ำได้ ซึ่งองค์ประกอบพื้นฐานนั้นโดยทั่วไปจะคล้ายกันและสิ่งที่สำคัญที่สุดขององค์ประกอบนี้คือ คอนเวอร์เตอร์

Switching Power Supply มีส่วนประกอบหลักอยู่ 3 ส่วน ดังนี้

1.วงจรฟิลเตอร์และเรกติไฟเออร์ วงจรฟิลเตอร์และเรกติไฟเออร์ ทำหน้าที่แปลงแรงดันไฟฟ้ากระแสสลับเป็นไฟฟ้ากระแสตรง

2.คอนเวอร์เตอร์ คอนเวอร์เตอร์ ทำหน้าที่แปลงไฟฟ้ากระแสตรงเป็นไฟฟ้ากระแสสลับความถี่สูง และแปลงกลับเป็นไฟฟ้ากระแสตรงโวลต์ต่ำ

3.วงจรควบคุม วงจรควบคุม ทำหน้าที่ควบคุมการทำงานของคอนเวอร์เตอร์ เพื่อให้ได้แรงดันเอาต์พุตตามต้องการ

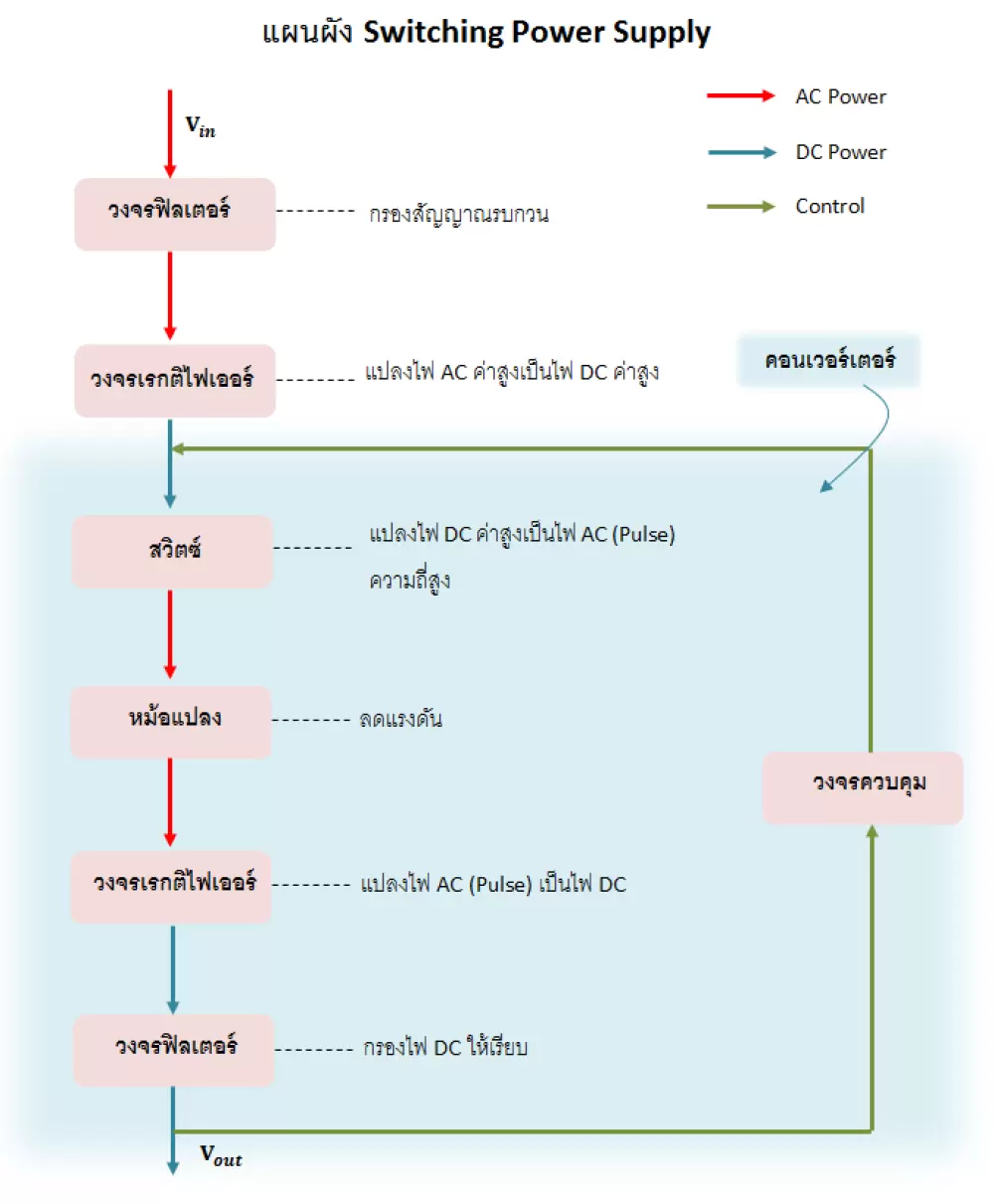

จากรูป จะสังเกตุได้ว่ามีแรงดันไฟฟ้าที่ไหลย้อนกลับที่วงจรควบคุม(เส้นสีเขียว) นั้นช่วยให้การคงค่าแรงดันจะทำโดยการป้อนค่าแรงดันที่ Output กลับมายังวงจรควบคุม เพื่อควบคุมให้การนำกระแสมากขึ้นหรือน้อยลงตามการเปลี่ยนแปลงของแรงดันที่ Output ซึ่งจะมีผลทำให้แรงดัน Output คงที่ได้

ตัวอย่าง switching power supply ของ ยี่ห้อSIEMENS


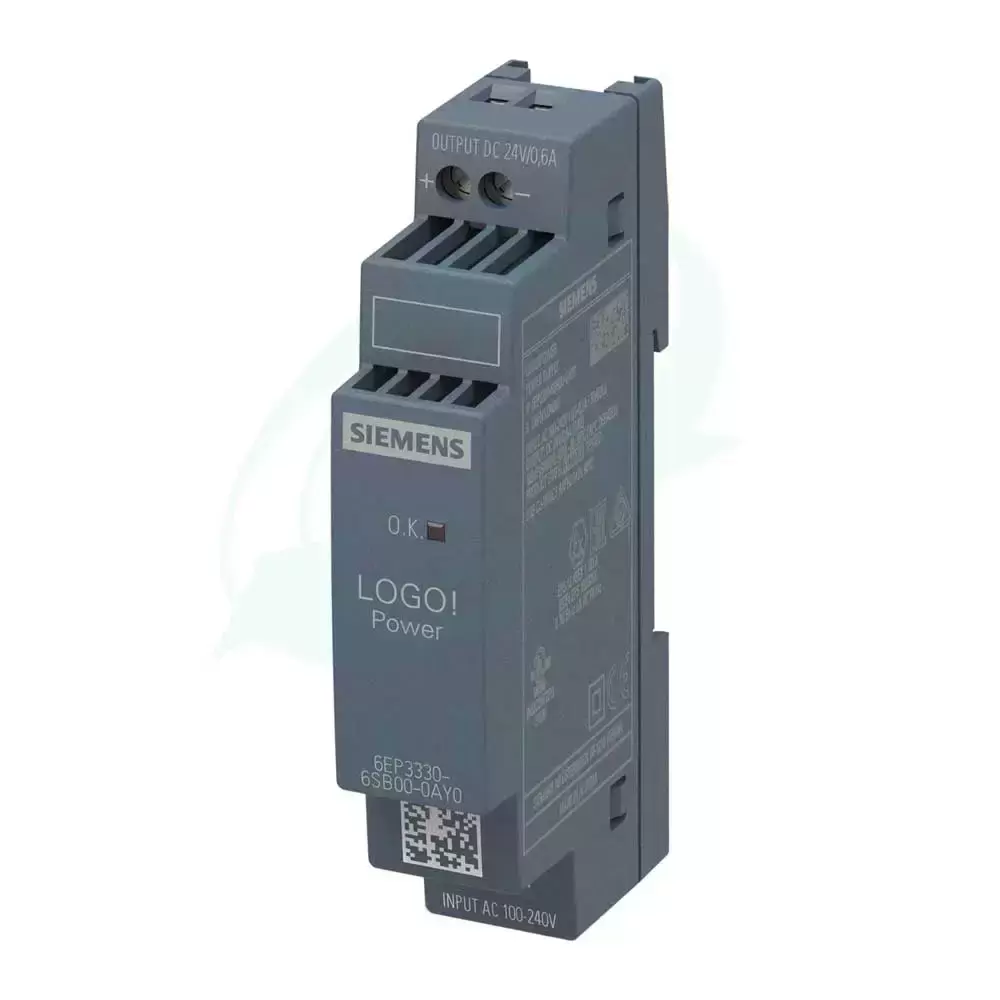

Model: 6EP3330-6SB00-0AY0
Brand SIEMENS
(สวิทชิ่งสำหรับ PLC SIEMENS LOGO)
การติดตั้ง: DIN-Rail
ไฟเลี้ยง : 100-240VAC/DC เอาต์พุต : 24VDC, 0.6A


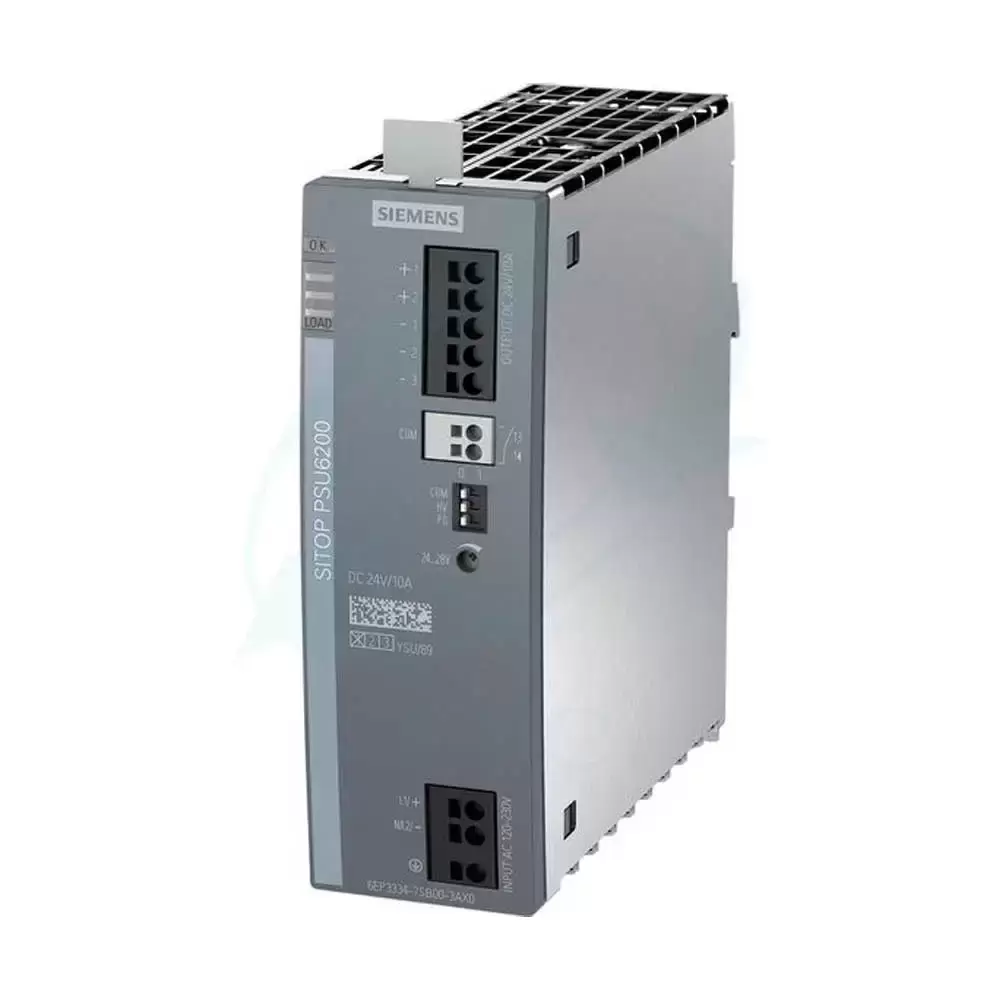

Model : 6EP3334-7SB00-3AX0
Brand SIEMENS
ไฟเลี้ยง : 110-240VAC/DC เอาต์พุต : 24VDC, 10A
การติดตั้ง : DIN-Rail

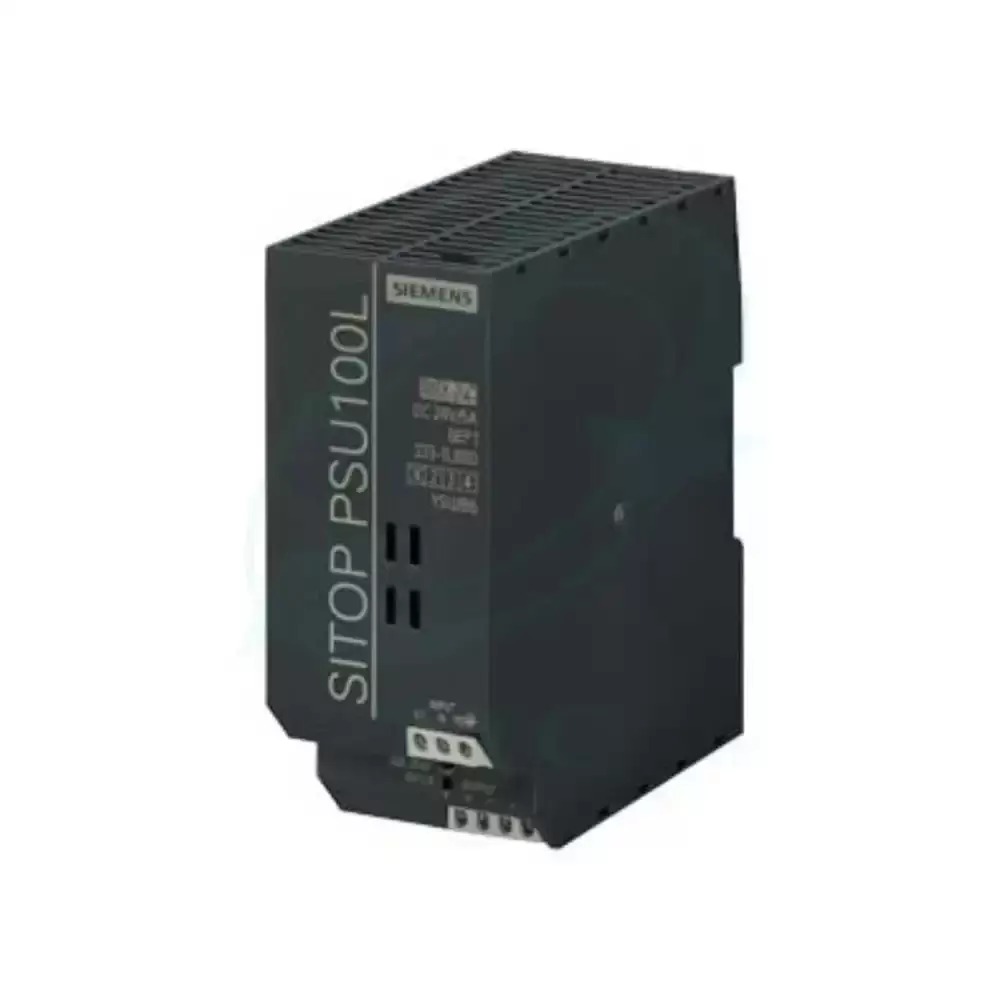

Model : 6EP1333-1BL00
Brand SIEMENS
(รุ่น SITOP มักพบเห็นได้บ่อยครั้ง ทั้งรุ่น100,200,300 )
ไฟเลี้ยง : 120/230 V AC เอาต์พุต : 20VDC, 5A
การติดตั้ง : DIN-Rail



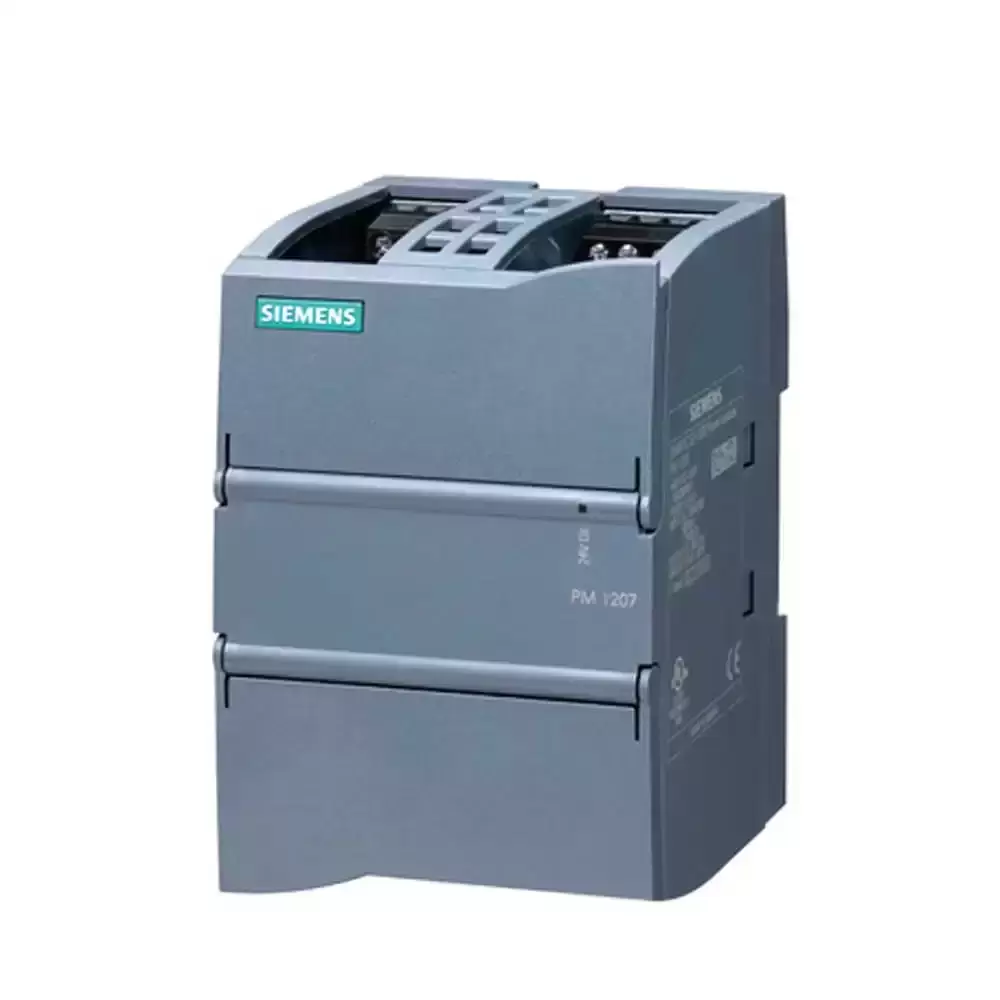

Model : 6EP1332-1SH71
Brand SIEMENS
(มักพบเห็นลักษณะนี้ได้บ่อยครั้ง)
ไฟเลี้ยง : 120/230 V AC เอาต์พุต : 20VDC, 2.5A
การติดตั้ง : DIN-Rail



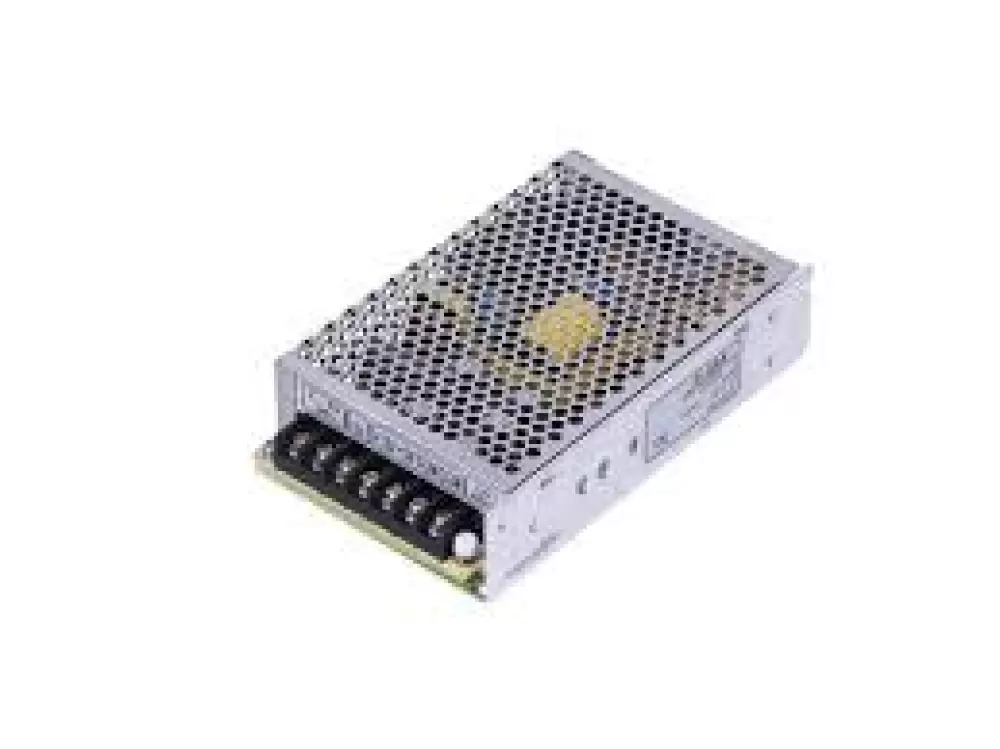

Model : 6EP1333-1LD00
Brand SIEMENS
(ใช้งานอย่างแพร่หลาย มีหลายขนาดขึ้นอยู่กับแรงดันและกระแส)
ไฟเลี้ยง : 100/240 V AC เอาต์พุต : 24VDC, 6.2A
การติดตั้ง : Wall Mounting




ขอบคุณข้อมูลอ้างอิงจาก : Switching Power Supply กับหลักการทำงานที่ควรรู้ - Factomart Industrial Products Marketplace
