TEMP CONTROL SHIMAX การใช้งานการสื่อสารผ่าน (RS-485) “Master/Slave”

TEMP CONTROL SHIMAX การใช้งานการสื่อสารผ่าน (RS-485) “Master/Slave”

28 May 2015

เขียนโดย : ฝ่ายขายสาขาชลบุรี


สวัสดีครับทุกท่าน วันนี้ผมจะมาแนะนำการใช้งาน TEMP. CONTROL SHIMAX ผ่าน RS-485 ที่เป็นลักษณะ “ Master/Slave”

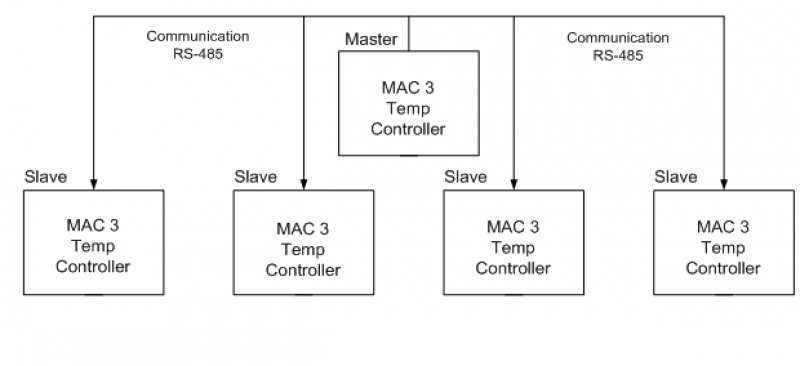

การใช้งานการสื่อสารผ่าน RS-485 Master/Slave จะมีเครื่องควบคุม 1 ตัวที่เป็น Master จะสามารถสั่งงานเครื่องที่เป็น Slave เปลี่ยนค่าเซตพอยท์ (SV) หรือค่า % เอาต์พุต (MV) ได้ ตามเครื่อง Master

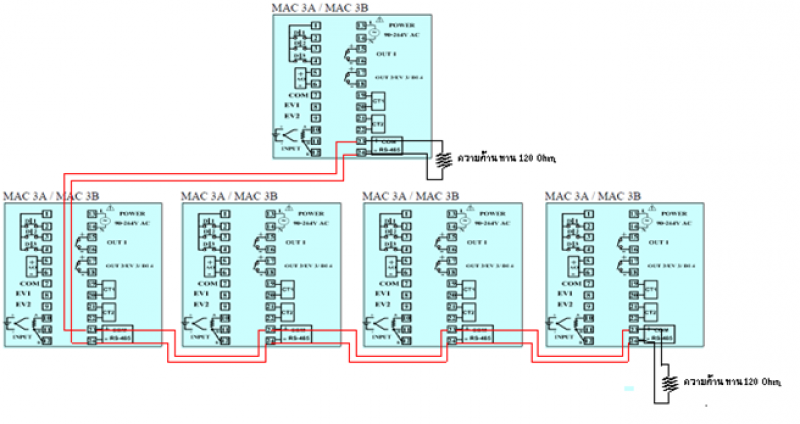

การต่อใช้งานโดยการเชื่อมต่อพอร์ทสื่อสาร RS-485

ใช้ความต้านทาน 120 Ohm 1/2W เข้ามาต่อที่ต้นทาง และปลายทาง Transmition lines คร่อมระหว่าง +และ- พอร์ท RS485 เพื่อแก้ไขความต้านทานในระบบ จะมองไม่เห็นในจำนวน Slave ที่น้อยตัวครับ ใช้ได้ในการต่อ RS485 ผ่าน COMPUTER ด้วยนะครับ

การตั้งค่าใน Mode 9

ตัว Master

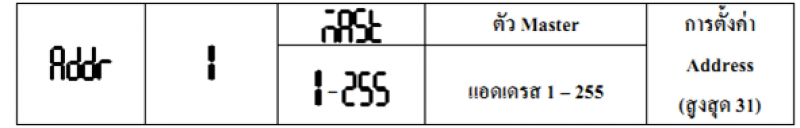

- ตัวที่เราจะให้เป็น Master ให้เข้าไปตั้ง Address = Master, Slave = 1-255

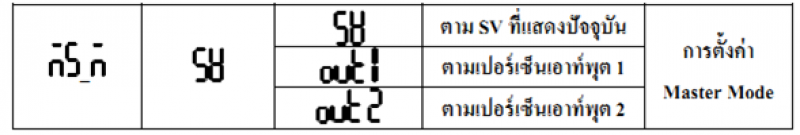

- เลือกว่าจะให้ตัว Slave เปลี่ยนแปลงอะไรตามตัว Master

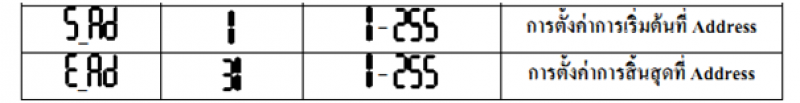

- ในส่วนของ S_Ad(start address) กับ E_Ad(end address) ไม่เกิน 31ตัวเราก็ใส่ค่าจำนวน Temp Controller ในวงระบบว่ามีกี่ตัว เพื่อให้มีประสิทธิภาพและความรวดเร็วในการสื่อสาร

- การตั้งค่าหน่วงเวลาในการสื่อการในการส่งข้อมูล

- ระบบการสื่อสารผ่าน RS-485 จะมีเสถียรภาพเมื่อเชื่อมต่อไม่เกิน 31 address ในที่นี้ไม่รวมตัว Master ครับ(ถ้ารวม Master เป็น 32 ตัวครับ)

- ส่วนในระบบถ้ามี Master อีกตัวได้หรือไม่นั้นจากที่ผมลองเล่นถ้าเราเอาตัว Slave ตัวใดตัวหนึ่งไปเปลี่ยนเป็น Master ตัวที่เป็น Slave ที่เหลือจะทำตามตัว Master ตัวล่าสุด ส่วนตัว Master ตัวเดิมจะสั่งเปลี่ยนแปลงค่าตัวที่เป็น Slave ที่เหลือไม่ได้ครับ ** Master 1 ตัวพอนะ

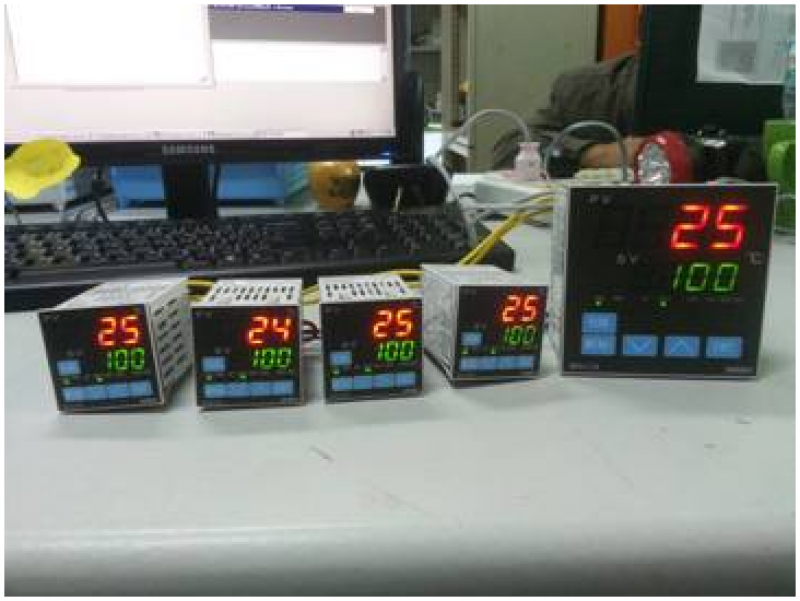

จากในภาพผมได้ทำการโปรแกรมให้ตัว Master ทำการสั่งงานตัวเครื่องที่เป็น Slave ให้เปลี่ยนแปลงค่าเซตพอยท์ (SV) ตามตัว Master การใช้งานแบบนี้จะเหมาะกับลูกค้าที่มีเครื่องจักรหลายเครื่องแล้วแต่ละเครื่องใช้งานอุณหภูมิโดยมีค่าเซตพอยท์ที่เหมือนกัน จะไม่ทำให้เสียเวลาที่ต้องเดินไปเปลี่ยนค่าเซตพอยท์ทีละเครื่อง


ส่วนการที่เราให้ตัว Master สั่งงานให้ตัว Slave เปลี่ยนแปลงค่า % เอาต์พุตตามค่าเอาต์พุตของตัว Master นั้นก็จะเหมาะกับงานที่เราอยากให้ Temp Controller ของเราที่เป็น Slave จ่ายเอาต์พุตตามตัว Master ของเราเท่านั้น โดยไม่สนใจค่าที่มันคำนวณได้จากตัวมันเอง โดยที่ตัว Slave จะโชว์ค่า % (MV) ไว้ที่หน้าจอ

**หมายเหตุ**

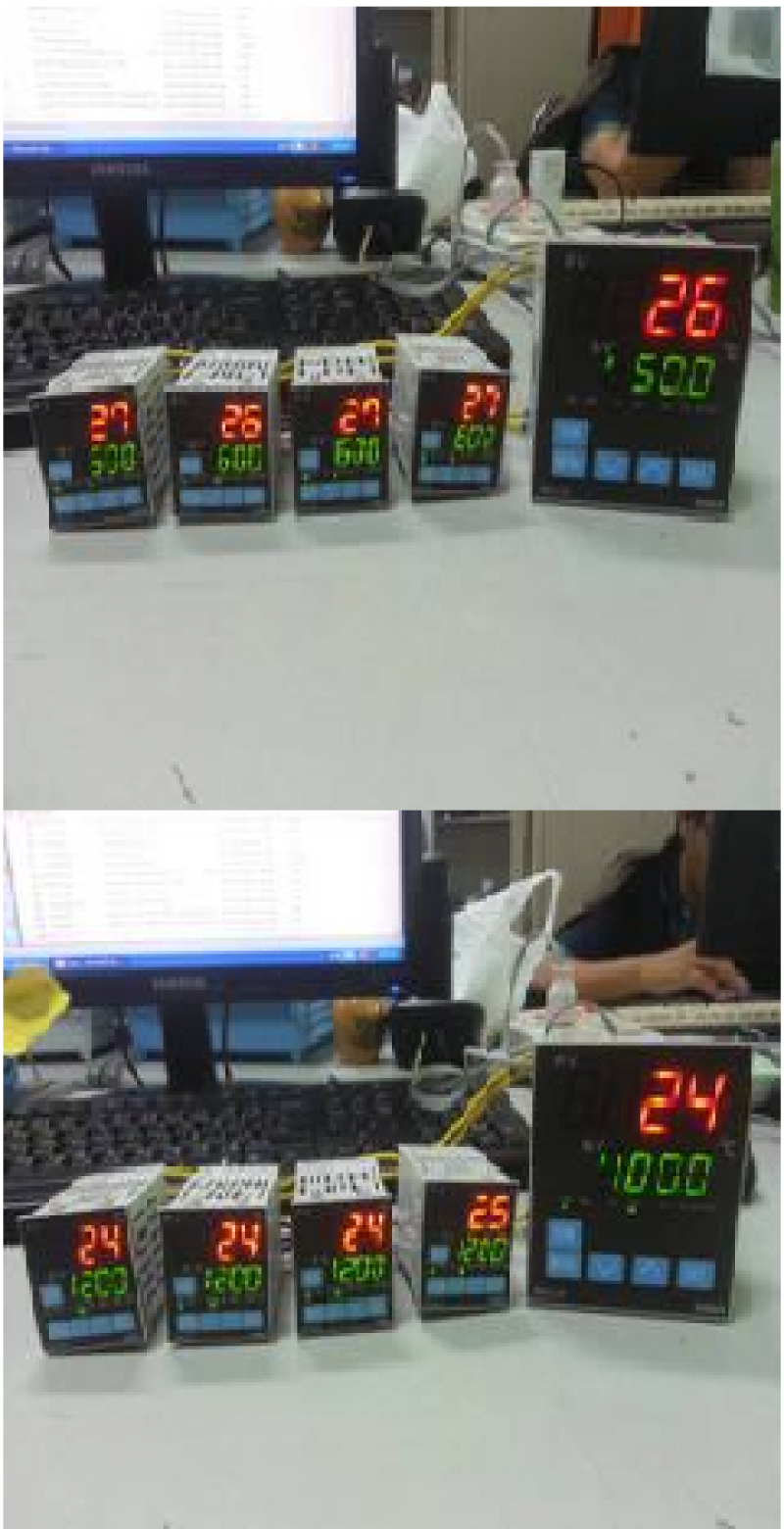

จากตัวอย่างในภาพ ค่า % เอาต์พุต (MV) ที่โชว์ที่เครื่อง Slave 1200 นั้นคือ เครื่องตัว Master จ่าย ค่า % เอาต์พุต(MV) ที่ 100% ตัวเครื่อง Slave ทำไมโชว์ 1200 เกิดจากการที่เราไปเลือก Range ใน Mode 2 ผม เลือก Range =ค่า % เอาต์พุต(MV) ที่ตัว Master จ่ายมาจะเป็น 0 - 100 % ถ้าตามภาพจ่าย ค่า % เอาต์พุต(MV) มา 100% ตัว Slave จะโชว์ค่าสูงสุดใน Rang นั้นถ้าค่า % เอาต์พุต(MV) ที่ตัว Master จ่ายมา 50 % ตัว Slave ก็จะโชว์ครึ่งเดียวตามภาพก็คือ 600 ดังนั้น % เอาต์พุต(MV) ที่โชว์บนเครื่อง Slave ก็จะขึ้นอยู่กับการที่เราเลือก Range ด้วยครับ

- ในโหมด Fix Controller อยากที่บอกว่าตัว Master สามารถสั่งงานเครื่องที่เป็น Slave เปลี่ยนค่าเซตพอยท์ (SV) หรือค่า % เอาต์พุต (MV) ได้ ตามเครื่อง Master ในส่วนของ โหมด Fix Controller จะมีในส่วนของการเปลี่ยนแปลงค่า SV ถ้าเราเปลี่ยนแปลงค่าในตัว Master ตัว Slave จะเปลี่ยนตาม แต่ถ้าเราใช้ตัว Slave เข้าโหมด Fix Controller ไปเปลี่ยนแปลงค่า SV ค่า SV ที่เราเปลี่ยนเวลาเรากดยืนยันค่ามันจะเด้งกลับมาตามค่า SV ของตัว Master เหมือนเดิม เพราะฉะนั้นเราไม่สามารถใช้ โหมด Fix Controller เปลี่ยนแปลงค่า SV ในตัว Slave ได้นะครับ”Process control ก็ทำได้เช่นกันนะครับ”
