อยาก Invert เอาท์พุท 4-20mA ของ Temp Control เป็น 20-4mA ทำได้ไหม?

20 August 2015

เขียนโดย: Product Manager SHIMAX

สวัสดีครับทุกท่าน คงทราบกันดีอยู่แล้ว ว่าปกติสัญญาณเอ้าท์พุทของ Temp Control จะออกมาเป็น 4-20mA ซึ่งออกมาตามค่าอะไรก็เลือกได้ขึ้นอยู่กับการใช้งาน เช่น เอาไปควบคุมโพรเซสก็เป็นสัญญาณควบคุม เอาไปต่อ Recorder ก็เป็นสัญญาณ PV หรือตามค่า Setpoint เป็นต้น แต่คำถามคือ หากต้องการ Invert ค่าที่ออกมาจาก 4-20 mA ให้เป็น 20-4 mA แทน สามารถทำได้หรือไม่?

แหม ขนาด Projector ยังมีฟังก์ชั่น Ceiling สำหรับกลับภาพเมื่อติดกลับหัวบนเพดานเลย แล้วทำไม Temp Control จะทำไม่ได้ สรุป Temp Control Shimax สามารถทำได้โดยแค่โปรแกรมเองอย่างง่ายดายครับ ตามนี้เลย

“ สมมุติว่าต้องการใช้งานที่อุณหภูมิ 0-200C และให้เอ้าท์พุตออก 20-4mA ”

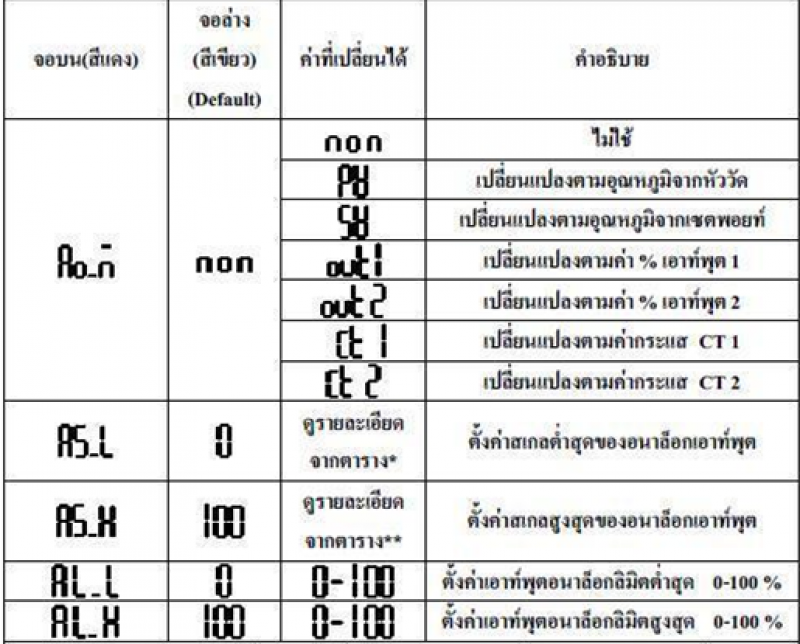

เข้าไป Set ที่ Mode 7 (Module T : 4-20mA)

Ao_n = ตั้งตามความต้องการว่าจะให้เอ้าท์พุตออกตามค่าอะไร (PV, SV, Out1, Out2, Ct1, Ct2)

AS_L = 0C :ตั้งค่าสเกลหน้าจอด้านต่ำ

AS_H = 200C :ตั้งค่าสเกลหน้าจอด้านสูง

AL_L = 100% :ปกติจะตั้งเป็น 0

AL_H = 0% :ปกติจะตั้งเป็น 100

เมื่อตั้งค่า Perameter ตามนี้แล้วด้านเอ้าท์พุตจะออกมาเป็นตามนี้ครับ

ที่ 0 C เอ้าท์พุตจะออก 20 mA

ที่ 200 C เอ้าท์พุตจะออก 4 mA

เป็นยังไงบ้างครับ ไม่ยากเลยใช่ไหม แค่นี้แล้วก็นำผลไปงานตามที่ต้องการได้เลย หรือหากเซทไม่เป็น ก็เรียกให้พนักงานขายเข้าไปช่วยเซทให้ได้เลยครับ
