เขียนโดย : อณวรรธ เรืองอร่าม

ฝายขายสาขาชลบุรี

สวัสดีครับทุกท่าน หลายท่านมีความจำเป็นต้องใช้ Temp Control Shimax หลายตัวต่อเข้ากับ Computer พิวเตอร์ผ่าน RS-485 ซึ่งจะทำให้สามารถควบคุมหน้างานได้อย่างสะดวกสบาย แต่วิธีการต่อ Output RS-485 ร่วมกับ Computer นี่ต่ออย่างไร วันนี้จะมาเล่าให้ฟังครับ

อุปกรณ์ที่ใช้

Computer
1. Shimax Output RS-485 รุ่นที่สามารถต่อ Computer ได้ เช่น MAC3D-MCF-EN-NRN
2. SNA-10A ตัวแปลงสัญญาณจาก RS-485 เป็น RS-232
3. สายแปลง RS-232 เป็น USB พร้อมแผ่น Driver

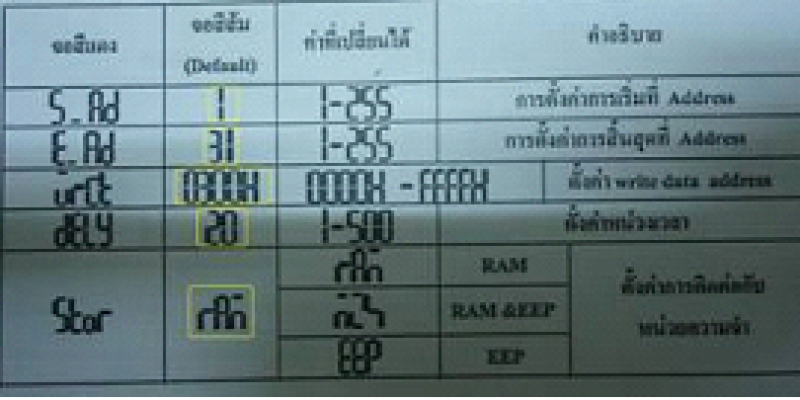

ตรงพารามิเตอร์ Addr เป็นการใส่ชื่อของตัวเครื่อง หากมีมากกว่า 1 ตัว ต้องใส่ไม่ซ้ำกันครับ ในตัวอย่างนี้ใช้แค่ 1 ตัว จึงตั้งเป็น 1 ครับ

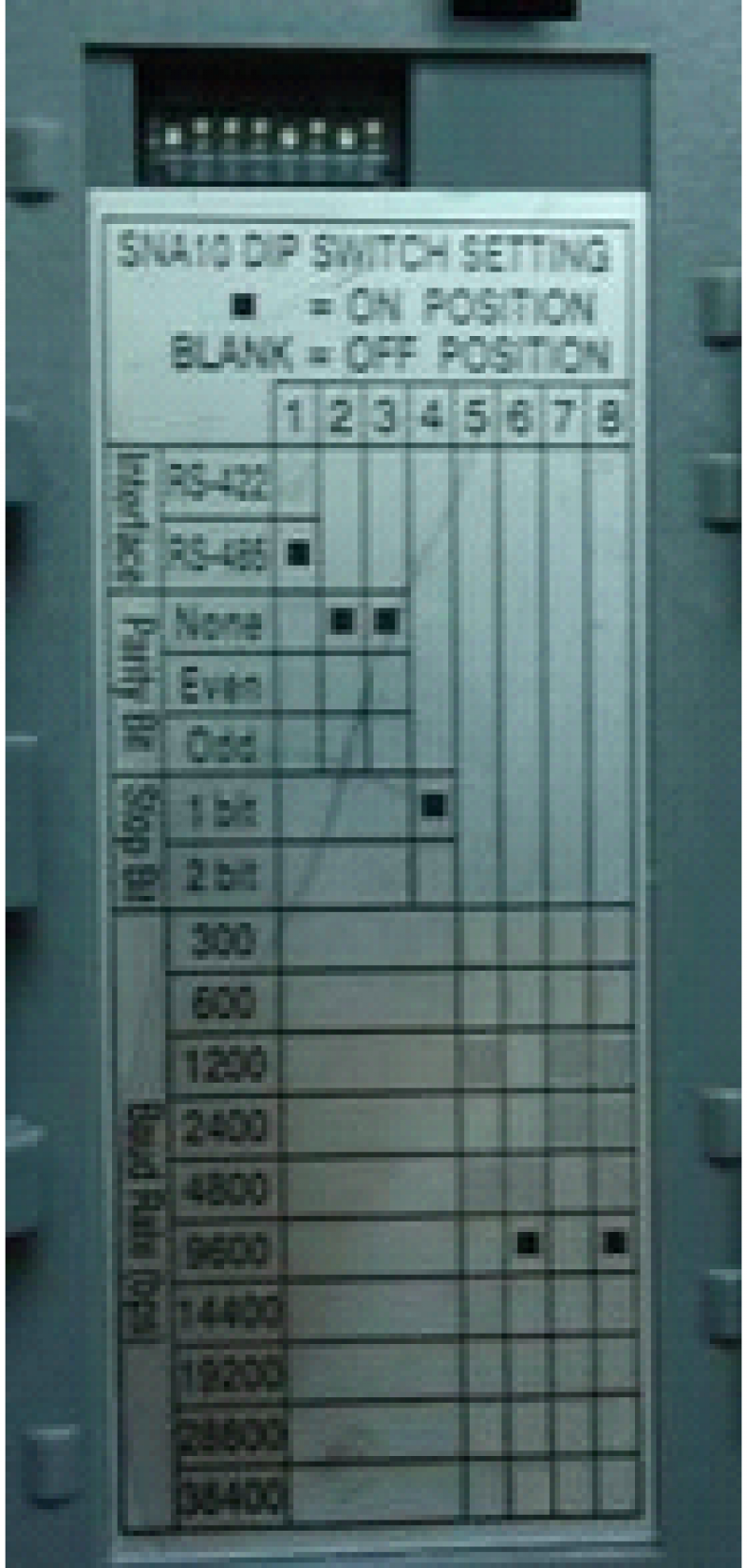

การ Dip switch SNA-10A

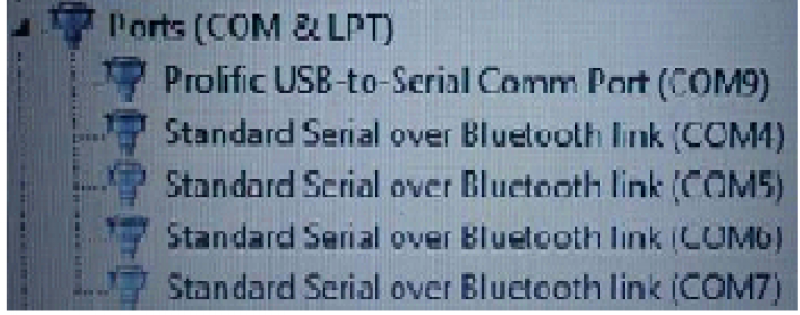

2. ลงโปรแกรมเสร็จ ลองเช็คว่าลงโปรแกรมอะไรไปบ้างต้องมี 2 โปรแกรมตามรูป 3. เช็ค Com port ในการสื่อสารระหว่าง Computer กับ MAC3D-MCF-EN-NRN เช็คได้ตามรูปหมายเหตุ ต้องเสียบสาย USB ด้วย

4. ทำการเข้าโปรแกรม กรอก User name และ Password (สอบถามกับพนักงานขาย)

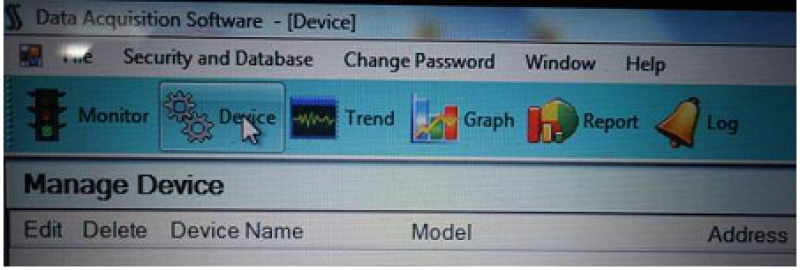

5. ทำการกำหนด Com port ในการสื่อสาร ใน Program SHIMAX SOFT

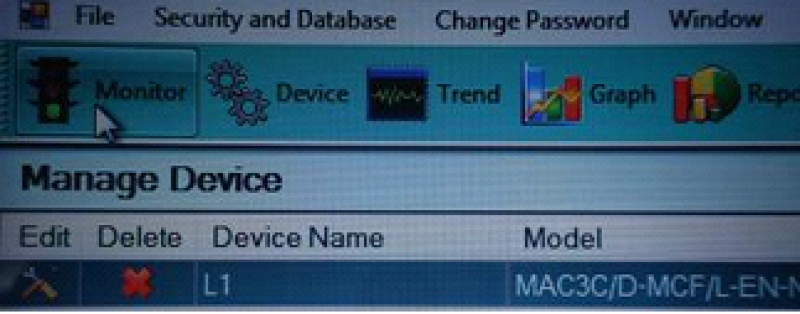

>> เลือก MONITOR เพื่อดูหน้าจอ SHIMAX บน Computer
