เขียนโดย : ปัญญา พละกลาง

Product Manager CARLO GAVAZZI

สวัสดีครับทุกท่านพบกันอีกเช่นเคยกับ เรื่องดีๆของ Power meter ที่จะนำความรู้และประสบการณ์มาแบ่งปันกันเป็นประจำ คราวนี้เราจะมาพูดถึงการต่อกระแสใช้งานแบบต่อตรง (ต่อแบบไม่ผ่าน CT) ของ Power meter ซึ่งมีทั้งระบบ 1 เฟส และ 3 เฟส ที่ทุกท่านได้ใช้งานอยู่ ยี่ห้อ CARLO GAVAZZI ประเทศ อิตาลี ตามรูปด้านล่าง

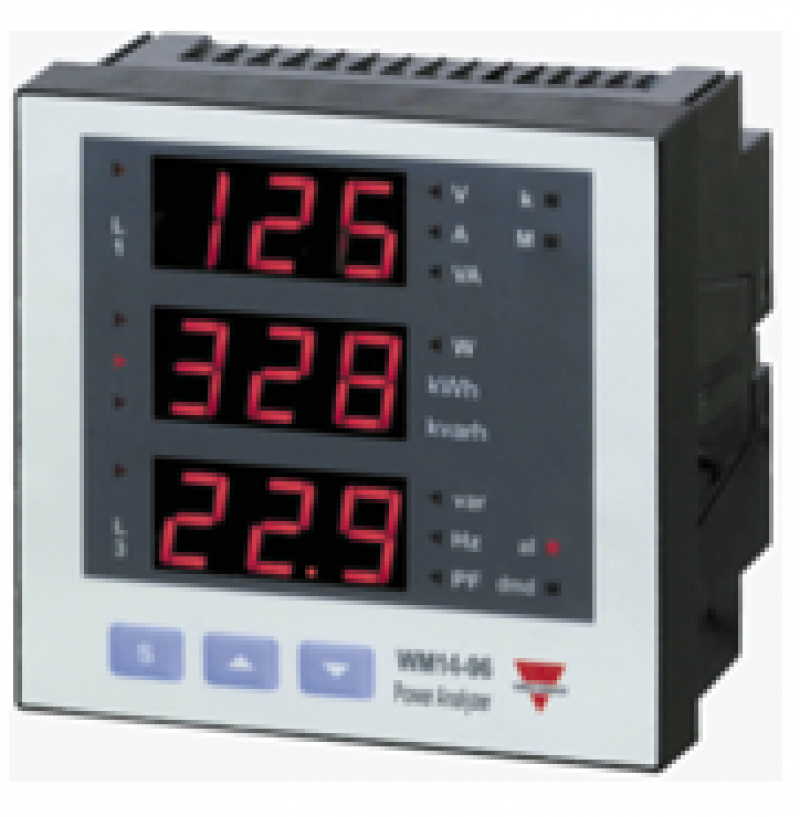

รูปที่1 : Power Meter WM14-96

เมื่อพูดถึงการต่อกระแสเราจะนึกถึงการต่อวงจรไฟฟ้าเบื้องต้น และก็ได้ท่องจำมา คือ ถ้าต่อวงจรวัดกระแสไฟฟ้าเราจะต่อแบบอนุกรม และถ้าต่อวงจรวัดแรงดันไฟฟ้าเราจะต่อแบบขนาน รูปตามด้านล่าง

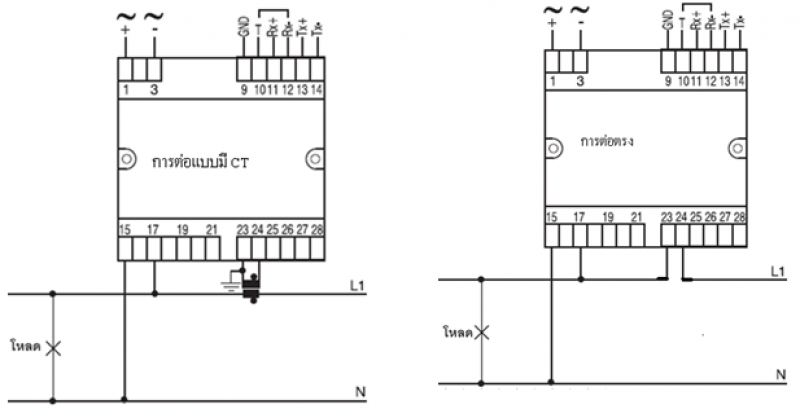

รูปที่2 : การต่อสายระบบไฟฟ้าแบบ 1 เฟส แบบมี CT และ ไม่มี CT

เรารู้จักการต่อกระแสแบบ 1 เฟสแล้ว การต่อแบบ 3 เฟสก็จะใกล้เคียงกัน ซึ่งมีการต่อสายดังนี้

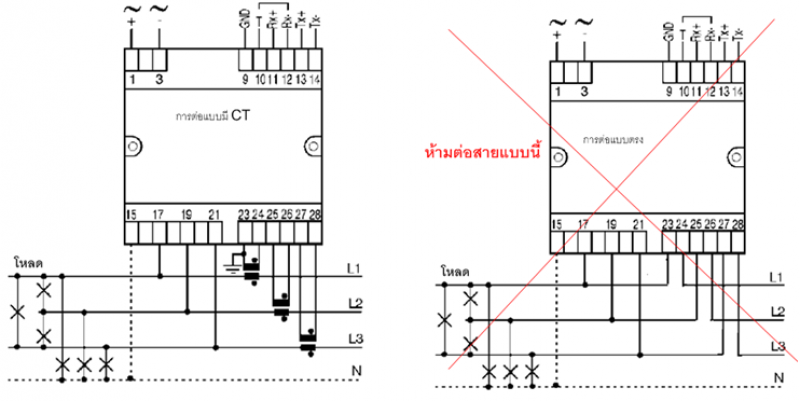

รูปที่3 : การต่อสายระบบไฟฟ้าแบบ 3 เฟส แบบมี CT และ ไม่มี CT

Note: ข้อควรคำนึงและห้ามต่อสายเลยสำหรับรุ่นนี้ คือการต่อตรงโดยไม่ผ่าน CT ในระบบ 3 เฟส เพราะจะทำให้มิเตอร์เกิดการลัดวงจร(Short Circuit)ภายในตัวมันเองและเกิดระเบิดพังเสียหายได้จะเสียเงินซื้อใหม่กันนะครับ
