สวัสดีครับทุกท่าน

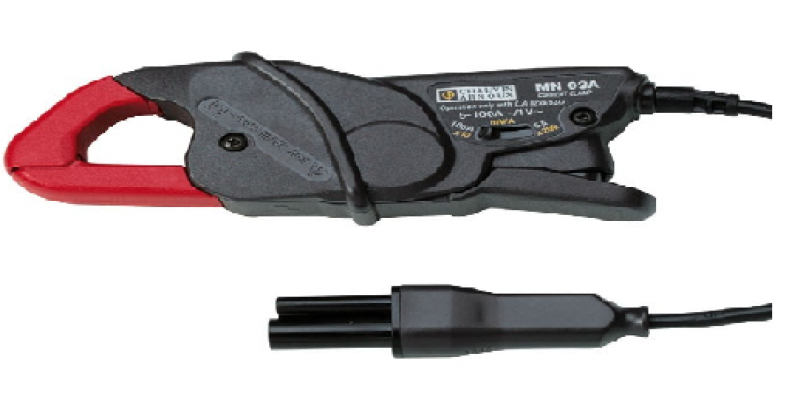

วันนี้ผมจะมาแนะนำการใช้ Power analyzer meter ของ Chauvin Arnoux ในการวัดค่ากระแส เรามักพบปัญหาขนาดเส้นผ่านศูนย์กลางของแคลมป์เล็กกว่าขนาดสายไฟ Main หรือบัสบาร์ที่จะทำการวัด และในบางครั้งค่ากระแสในระบบที่เราต้องการวัดมีค่าสูงกว่าย่านที่แคลมป์สามารถวัดได้ จึงทำให้ไม่สามารถนำแคลมป์ที่มีอยู่มาวัดกระแสโดยตรงที่สายไฟ Main หรือที่บัสบาร์ได้ มีวิธีแก้ปัญหาอีกหนึ่งวิธี โดยใช้แคลมป์รุ่น MN93A ในการวัดกระแส โดยวัดผ่านสายของ CT ที่คล้องอยู่กับสายไฟหรือบัสบาร์นั้นๆแล้วต่อเข้าที่ Power analyzer meter เพื่อแสดงค่ากระแสไฟฟ้าที่วัดได้อีกที เราสามารถทำได้ตามขั้นตอนดังนี้ครับ


1. เลือกสวิชที่ MN93A ให้เป็นค่า 5A

2. ใช้ MN93A คล้องสายของ CT ที่ต่อเข้ากับมิเตอร์แบบยึดหน้าตู้ ของวงจรนั้นๆ โดยหันลูกศรของแคลมป์ ไปในทิศทางที่กระแสไหล

3. เข้าไปตั้งค่า ratio ของ MN93A ในฟังก์ชันตั้งค่า CT ของ Power analyzer meter โดย ตั้งค่า ratio ให้เท่ากับ CT ที่เราคล้อง เช่น CT มีขนาด 1000/5 ก็ให้ตั้งค่า ratio
ในมิเตอร์เป็น 1000/5

เมื่อทำตามขั้นตอนที่ 1-3 แล้ว ค่ากระแสที่แสดงบนหน้าจอของ Power analyzer meter จะเท่ากับกระแสจริงในระบบ โดยที่เราใช้ MN93A วัดผ่านสายของ CT อีกที ซึ่งการวัดกระแสด้วยวิธีนี้ ก็เป็นการป้องกันอันตรายจากความผิดพลาด ในการใช้แคลมป์วัดคล้องจากบัสบาร์หรือสายไฟโดยตรงได้ด้วยครับ

หมายเหตุ : Power analyzer meter ในที่นี้ หมายถึง CA-8220 , CA-8230 , CA-833X
