เขียนโดย : ฝ่ายขายสาขาขอนแก่น

สวัสดีครับ วันนี้ผมขอแนะนำอีก 1 วิธีในการวัดระดับของเหลว ที่มีความเหนียวมาก เช่น กาว ซึ่งเคยพบกรณีที่หน้างานต้องการวัดระดับกาว แล้วใช้ ก้านอิเล็คโทรดคู่กับตัว Level Control แล้วปรากฎว่าตัว Level Control ทำงานตลอดเวลา ทั้ง ๆ ที่ระดับกาวต่ำกว่าระดับของก้านอิเล็คโทรดแล้ว สาเหตุเพราะว่า มีกาวมีความเหนียวจึงติดอยู่ที่ตัวก้านอิเล็คโทรดตลอดเวลา แม้ระดับของกาวจะลดลงไปแล้วก็ตาม

จึงเกิดคำถามว่ามี Sensor ที่สามารถตรวจจับกาว โดยไม่ต้องสัมผัสกาวบ้างไหม คำตอบคือ มีนะครับ ก็คือตัว Level Ultrasonic Sensor แต่บางท่านอาจติดที่ราคาค่อนข้างสูงอยู่เหมือนกัน วันนี้จึงมาแนะนำอีกวิธีหนึ่งที่สามารถใช้งานได้ และราคาย่อมเยาลงมา โดยใช้ตัว Photo Sensor พร้อมตัว Level Control แทนครับ

ได้ทำการทดลองที่หน้างาน ถังกาวสูง 1 เมตร ต้องการให้เติมกาวเข้ามา ถ้าระดับกาวต่ำ 10 ซม. และถ้าระดับกาวสูงถึง 90 ซม. ให้หยุดเติม โดยมีตัวโชนอยด์วาล์ว เป็นตัว ควบคุมการไหลของกาว

ใช้สินค้าดังนี้ครับ

1. ตัว Photo Switch แบบสะท้อนวัตถุ โดยตรงแบบปรับระยะได้ไกลสุด 1 เมตร
-รุ่น PA18CAD-10NASA จำนวน 2 ตัว ( เอาต์พุต NPN NO+NC)
2. ตัว Level Control พร้อม Socket
- รุ่น SV190-230 จำนวน 1 ตัว
- รุ่น ZPD11A จำนวน 1 ตัว (เป็นตัว Socket 11 ขากลม)

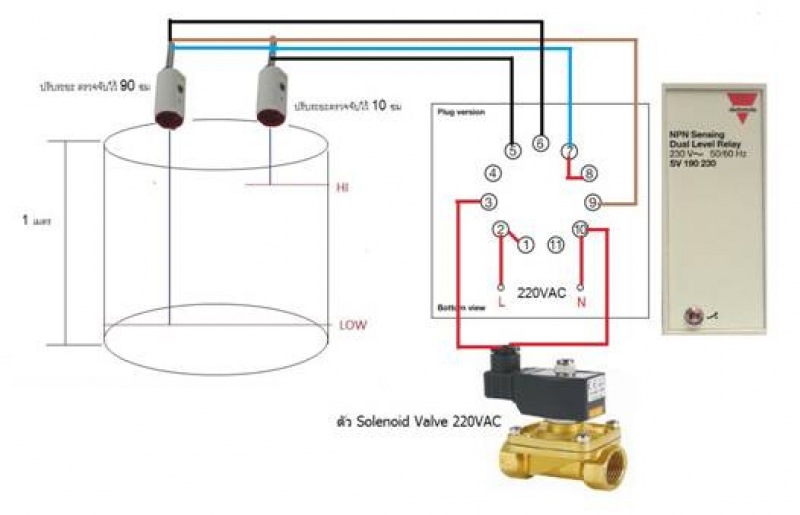

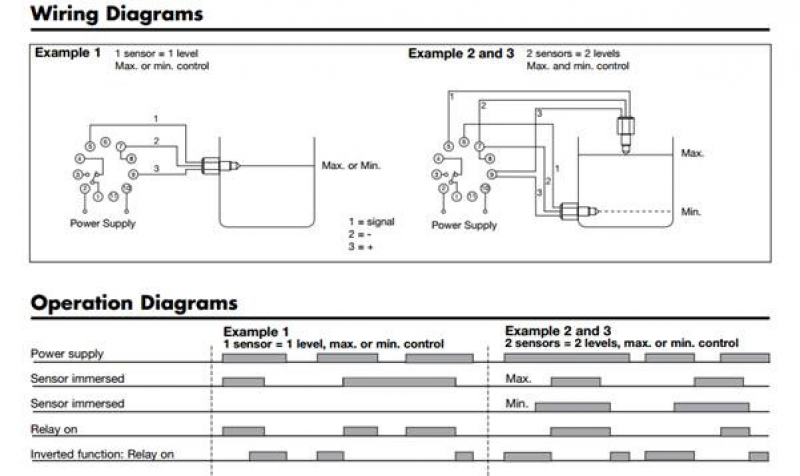

การต่อสาย และ Diagram

ตัว Photo จะมี 4 สาย = น้ำตาล(+) ,น้ำเงิน(-), ดำ(NO),ขาวNC (ไม่ต้องต่อ)

การทำงาน

เมื่อระดับกาวต่ำกว่าระดับ LOW ตัว Solenoid Valve ก็จะเปิดวาล์วกาวก็จะถูกเติมลงมาเรื่อย ๆ พอระดับกาว สูงกว่าระดับ HI ตัว Soleniod ก็จะปิด เพื่อสั่งหยุดเติมเมื่อมีการนำกาวไปใช้จนระดับเหลือต่ำกว่า LOW ตัว Solenoid Valve ถึงจะเปิดเพื่อเติมกาวอีกครั้ง เท่านี้ก็สามารถใช้งานได้ตามต้องการแล้วครับ
