สวัสดีทุกท่านครับ บ่อยครั้งที่เรานำเอ็นโคดเดอร์ไปติดตั้งกับแกนมอเตอร์เพื่อวัดระยะทาง หรือวัดความเร็ว วันนี้ผมแนะนำวิธีการติดตั้งเอ็นโคดเดอร์เข้ากับมอเตอร์แบบง่ายๆและรวดเร็ว ใช้เวลาทั้งหมดไม่เกิน 2 นาที ครั้งนี้ผมใช้เอ็นโคดเดอร์แบบแกนกลวงเพื่อความรวดเร็วในการติดตั้ง

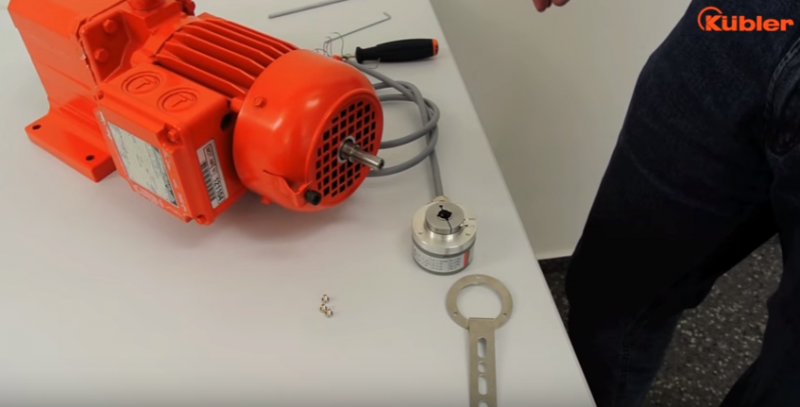

ขั้นแรกเราต้องเตรียมอุปกรณ์กันก่อนนะครับ ได้แก่

1. มอเตอร์

2. เอ็นโคดเดอร์แบบแกนกลวง (Hollow shaft encoder)

3. หน้าแปลน

4. ไขควงแฉก

5. ประแจหกเหลี่ยมขนาดเล็ก

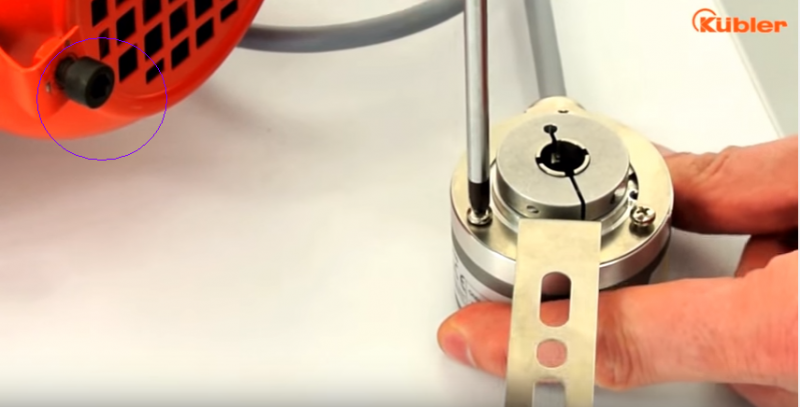

1. ติดตั้งหน้าแปลนเข้ากับตัวเอ็นโคดเดอร์โดยขันสกรูทั้งสามตัวให้แน่น เมื่อเสร็จแล้วก็ถอดหัวน็อตยึดด้านท้ายมอเตอร์ (น็อตสีดำตามรูป)

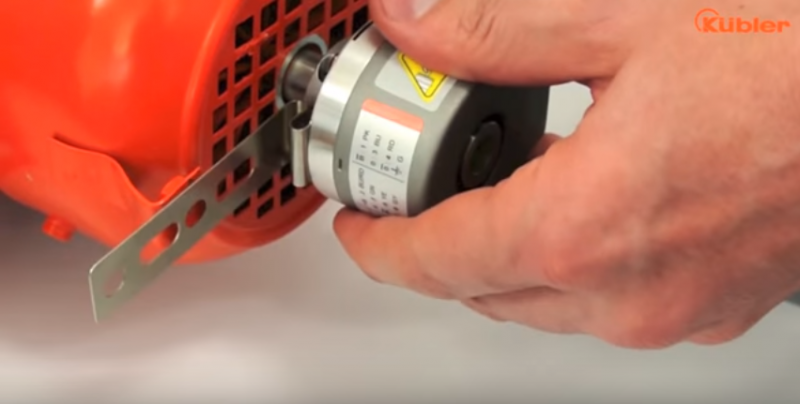

2. ขั้นตอนต่อไปก็ติดตั้งตัวเอ็นโคดเดอร์พร้อมหน้าแปลนเข้ากับแกนมอเตอร์





3. จากนั้นก็ติดตั้งน็อตสีดำเข้าไปที่ตำแหน่งเดิมที่ตัวมอเตอร์

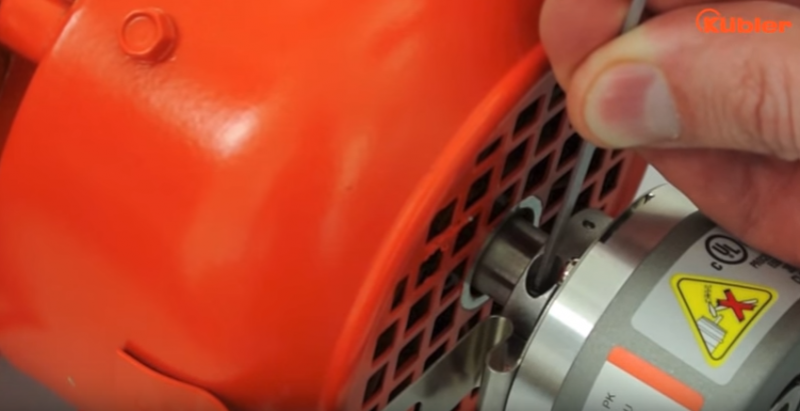

4. ขั้นตอนสุดท้ายก็คือ ใช้ประแจหกเหลี่ยมขันยึดตัวเอ็นโคดเดอร์กับแกนของมอเตอร์ให้แน่น

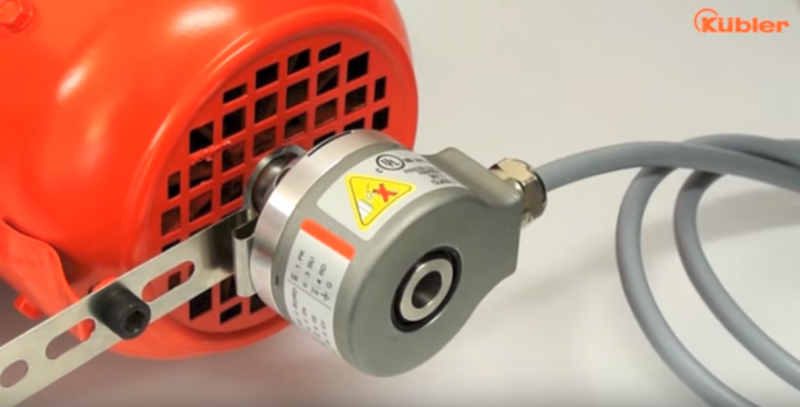

เพียงเท่านี้ทั้งมอเตอร์และเอ็นโคดเดอร์ก็พร้อมใช้งานแล้วครับด้วยขั้นตอนที่1-4 ใช้เวลาติดตั้งไม่ถึง 2 นาทีครับ

ขอบคุณข้อมูลอ้างอิงจาก : https://www.youtube.com/watch?v=4PqojJllOUw
