หน้าตาระบบ Energy Saving ผ่าน Web Server ของ Carlo Gavazzi

1 December 2016

เขียนโดย : ปัญญา พละกลาง

Product Manager CARLO GAVAZZI

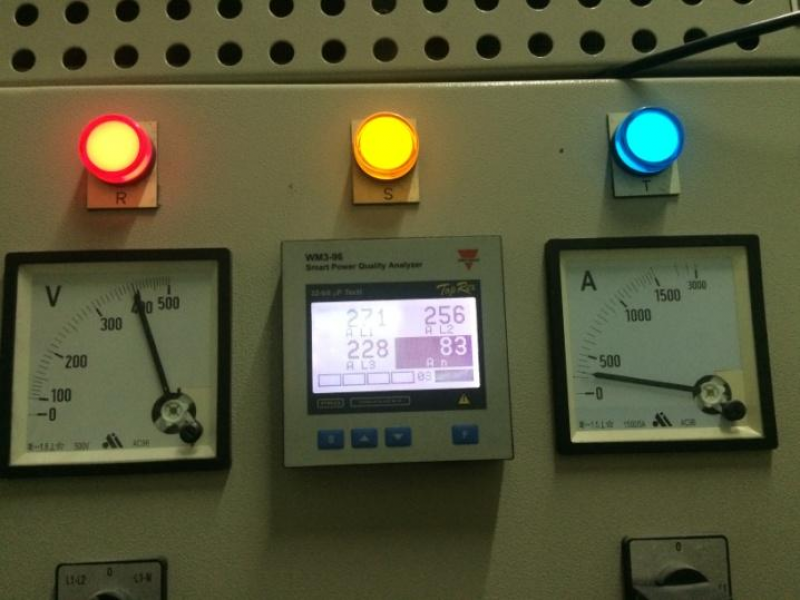

สวัสดีครับทุกท่าน วันนี้ผมขอแนะนำการต่อใช้งานจริงๆ ของตัว WM3-96 ยี่ห้อ Carlo Gavazzi ผ่าน Web Server ซึ่งจะขอนำเสนอภาพการใช้งานจริงให้เห็นซึ่งก็คือที่ตึก TIC สำนักงานใหญ่ของบริษัท เทคโนโลยี อินสตรูเมนท์ ของเรานั่นเองครับ

ข้อดี “ Web Sever CARLO GAVAZZI”
1. เราสามารถดูข้อมูลที่ไหนก็ได้ที่เข้าถึง Internet เรียกได้ว่าดูข้อมูลกันได้ข้ามจังหวัด ข้ามประเทศกันเลยทีเดียวครับ เก็บข้อมูลได้นานถึง 30 ปี
2. ไม่ต้องเดินสายมารวมที่จุดเดียวให้ยุ่งยากนัก
3. ไม่ต้องเปิดคอมพิวเตอร์ทิ้งไว้ 24ชม.
4. พื้นที่ทีห่างไกลระบบ Internet สามารถ มีระบบ Aircard รอง รับครับ

มาดูรุ่น VMUCEMAWSSUX ยี่ห้อ CARLO GAVAZZI จากประเทศอิตาลิ กันสักนิดนะครับ ทำไมถึงต้องมีเจ้าตัวนี้เกิดขึ้น

รุ่น VMU-C EM เป็น เครื่องบันทึกข้อมูลพลังงานไฟฟ้า หรือเรียกว่า “data Center” มีขนาดความจุภายใน RAM 128MB ,Flash 4 GB available

ทำหน้าที่เป็นศูนย์รวมข้อมูลจาก Power meter ต่างๆ เช่น EM21, EM210, EM24, EM26 EM100-300 (family), EM12, EM23, EM33, EM270, EM270W, EM271, EM280 WM14 WM3, WM5, WM30, WM40 CPT, ET100-300(family) VMU-D, VMU-M EM, VMU-P EM, VMU-O EM เป็นต้นหรือ แม้กระทั่ง power meter ยี่ห้อ อื่นๆ เช่น Sc

hneider PM800, IME เป็นต้น

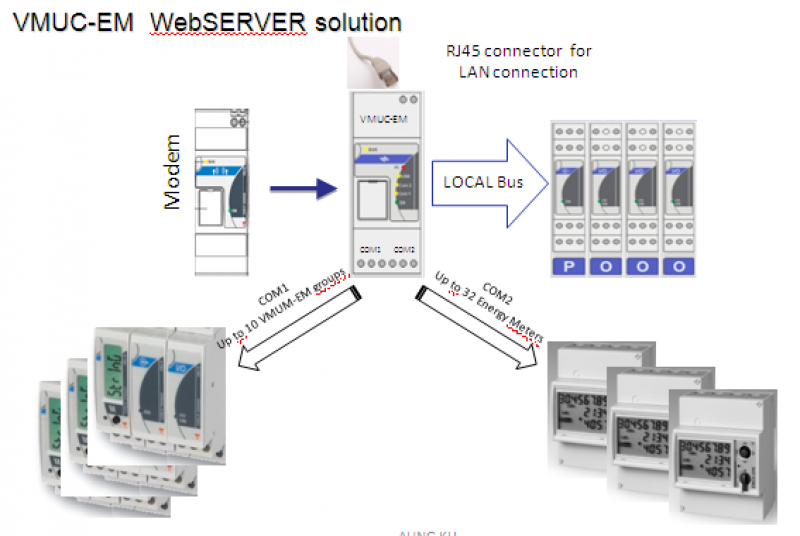

รุ่น VMUCEMAWSSUX เมื่อเราแยกส่วนประกอบของแต่ละรุ่นออกมา แล้วจะได้ดังนี้

เมื่อเชื่อมต่อระบบ สมบูรณ์ ทำการต่อสายเรียบร้อย แล้วนั้น ทำการเปิดโปรแกรมผ่านเวบ โดยพิมพ์ข้อความ ใส่ IP 192.168.1.110 ซึ่งเป็น IP มาจากผลิต ตามด้านล่างครับ
จากที่ติดตั้งจริงที่ตึก TIC บริษัท ของเราหน้าตาของกราฟและข้อมูลต่างๆจะเป็นดังนี้

เมื่อ load เวบ เซิฟเวอร์ที่อยู่ในตัว VMU-C EM ได้ แล้วจะต้องใส่ Username และ Password ด้วย นะครับ

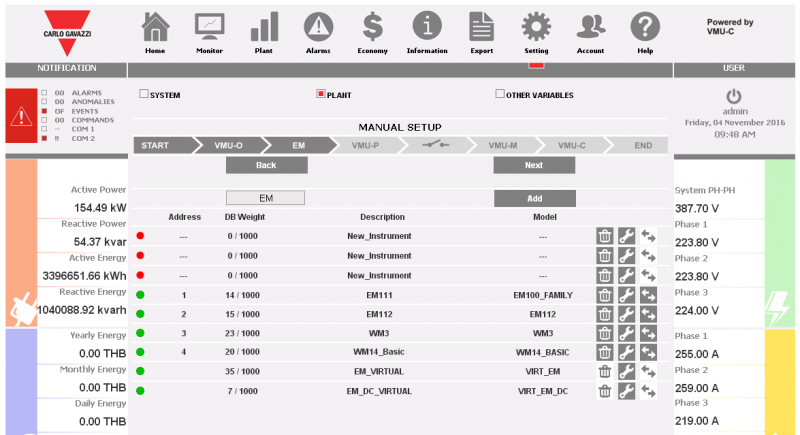

เมื่อทำการ log-in เรียบร้อยจะเข้าสู่การ setup ค่าต่างๆ plant description ให้เหมาะสม ซึ่งสามารถ add meter ได้ทุกรุ่น เป็นดังนี้

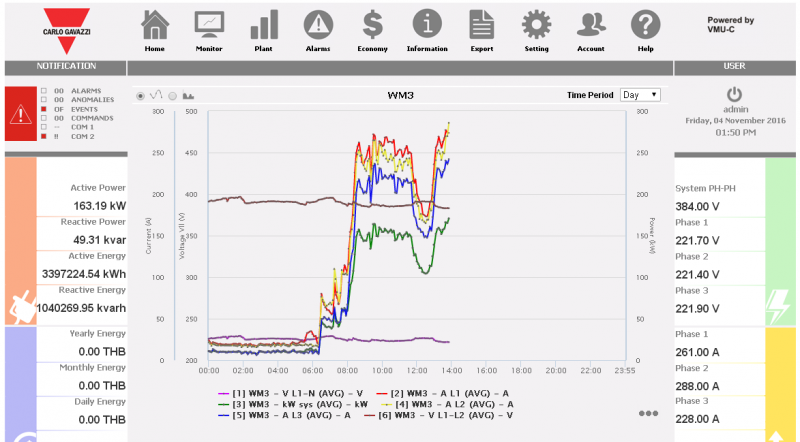

เรา setup ค่า ต่างๆ เรียบร้อยแล้วก็จะเข้าสู่หน้าต่างการดูค่า real-time ของ มิเตอร์ที่เราเชื่อมต่อ

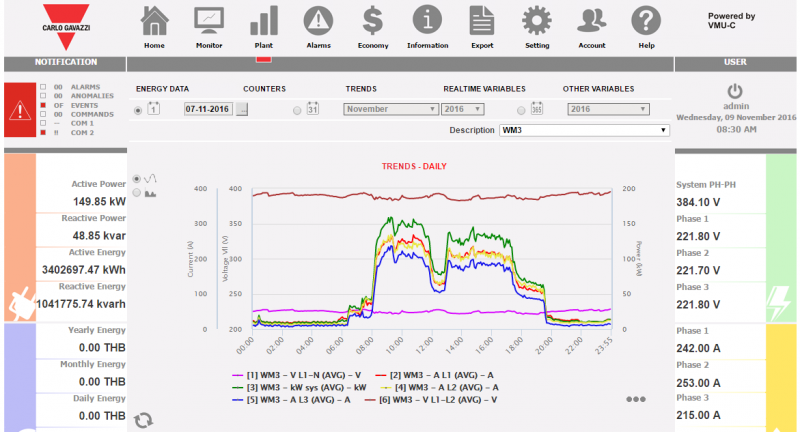

- สามารถดูข้อมูลการบันทึกย้อนหลังได้เป็นรายวัน เป็นรายสัปดาห์ เป็นรายเดือน
- ด้านซ้าย ด้านขวาของกราฟ แสดงเป็นตัวเลขได้ และพลังงานการใช้ไฟฟ้า kWh(Unit) ได้

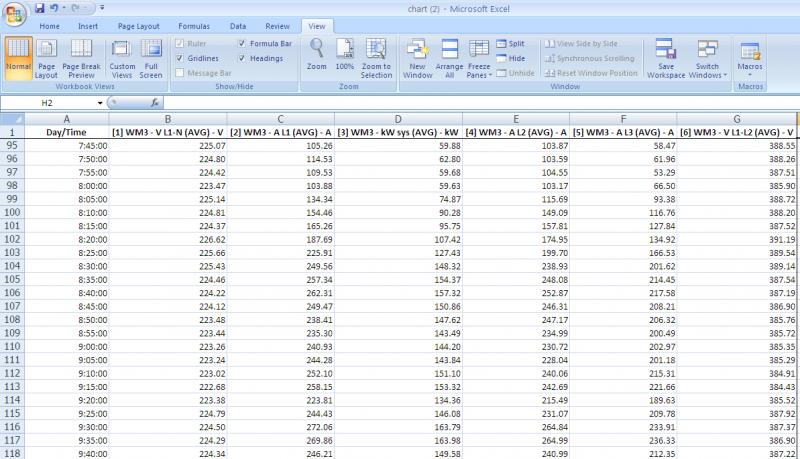

การดูข้อมูล File *.Excel เลือกได้เป็น ทุกๆวัน ทุกๆเดือน ทุกๆปี ได้ ดูข้อมูลย้อนหลังได้

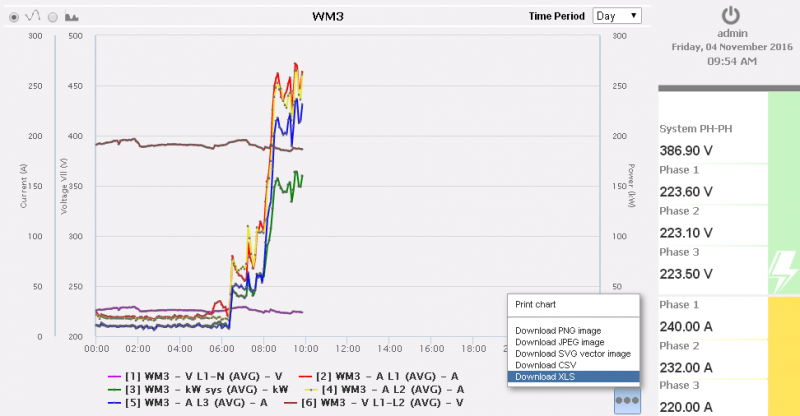

ตัวอย่าง : การ Export data มีให้ เลือกกันหลายรูปแบบ เช่น *.XLS, *.CSV, *.JPEG, อื่น ๆ เป็นต้น

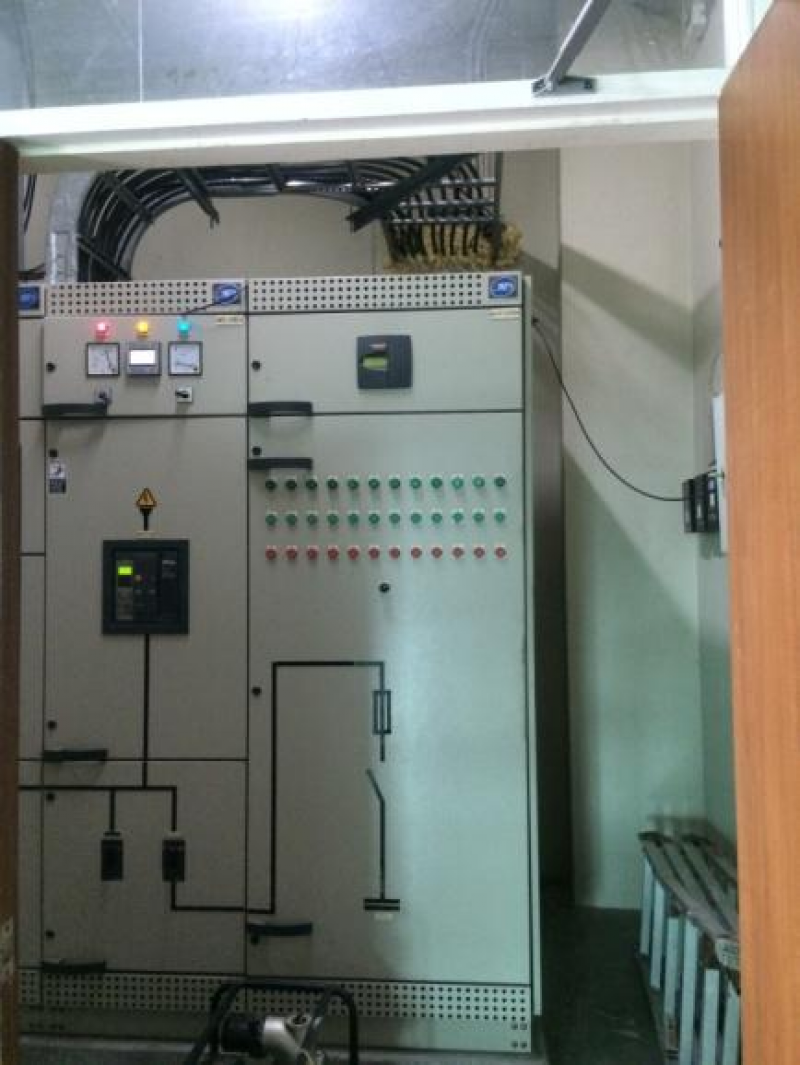

หน้างานการติดตั้งจริง ที่ตึก TIC สื่อ สารผ่าน สัญญาณ RS485 Link เข้า VMU-C EM ทำ เป็น Web server ได้ โดยเชื่อมต่อเข้าระบบ Internet ของออฟฟิตท่านได้เลยครับ ตามรูปด้านล่าง
