สวัสดีครับทุกท่าน วันนี้ผมมีข้อมูลเกี่ยวกับสัญญาณ Analog 4-20mA ที่เป็น Retransmitter ของ Temp Control มาเล่าให้ฟังครับ หลายท่านอาจสงสัยว่ามันคืออะไร ใช้ทำอะไร

ส่วนใหญ่แล้วสัญญาน Retransmitter นี้จะใช้เพื่อส่งค่าที่วัดได้ที่ Process ไปบันทึกค่าที่ Recorder ก็คือนอกจากควบคุมแล้ว ยังต้องการบันทึกค่าด้วย และเนื่องด้วยสัญญาน Retransmitter มักเป็น 4-20 mA ซึ่งไปคล้ายกับ Output ของ Temp Control ที่นำไปจ่ายฮีตเตอร์ ฯลฯ ซึ่งก็เป็น 4-20 mA เหมือนกัน นั่นแสดงว่า Temp Control ตัวนึงอาจมีสัญญาณ 4-20 mA ออกไป 2 ชุดเลย ซึ่งหากไม่เข้าใจ อาจจะสับสนและนำไปใช้ผิดพลาดได้ จึงเน้นย้ำว่า Output 4-20 mA ที่ใช้จ่ายฮีตเตอร์ จะเป็น Output ใช้งานจริงๆ ที่เรียกว่า MV (Manipulated Variable) แต่ Output 4-20 mA ที่เป็น สัญญาน Retransmitter จะเป็น Output เสริมที่แปรผันตรงกับ Input ที่วัดได้เลย ที่เรียกว่า PV (Process Variable) เพื่อนำไปต่อเข้า Recorder เพื่อบันทึกค่า

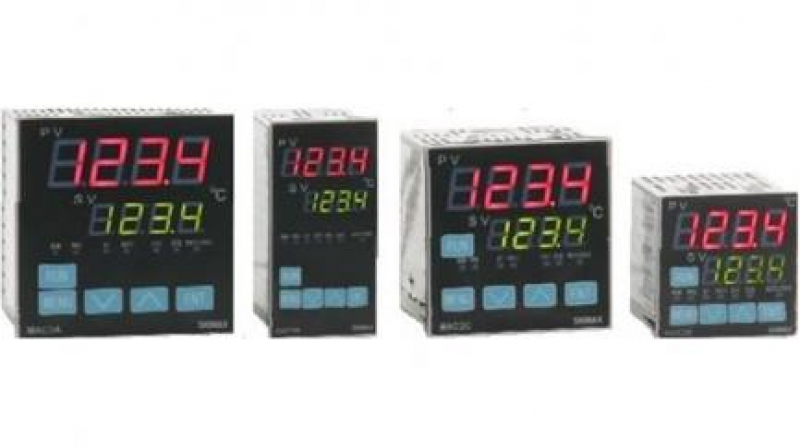

ยกตัวอย่างสินค้า Shimax ว่าเราจะตั้งค่า Retransmitter อย่างไร

กรณีที่เราเลือกใช้อินพุต Thermocouple Type K และต้องการบันทึกค่าที่ 0-500 ˚C หากเราเลือกค่าในส่วนของอินพุต เป็น rang = K2 คือ Thermocouple Type K จะยังไม่เพียงพอนะครับ เพราะมันจะแสดงค่าสูงสุด – ต่ำสุด ตามสัญญาณอินพุตที่เข้ามา ซึ่งก็คือ 0-1200 ˚C ซึ่งมากกว่าที่เราต้องการบันทึก ทำให้การบันทึกข้อมูลผิดพลาดได้

เราจึงต้องตั้ง Scale ค่าให้ถูกต้องตามที่ต้องการ มาดูวิธีการตั้งค่า ในส่วนของอนาล็อกเอาต์พุตกันครับ
AS_L = 0 ค่าอินพุตต่ำสุด
AS_H = 500 ค่าอินพุตสูงสุด

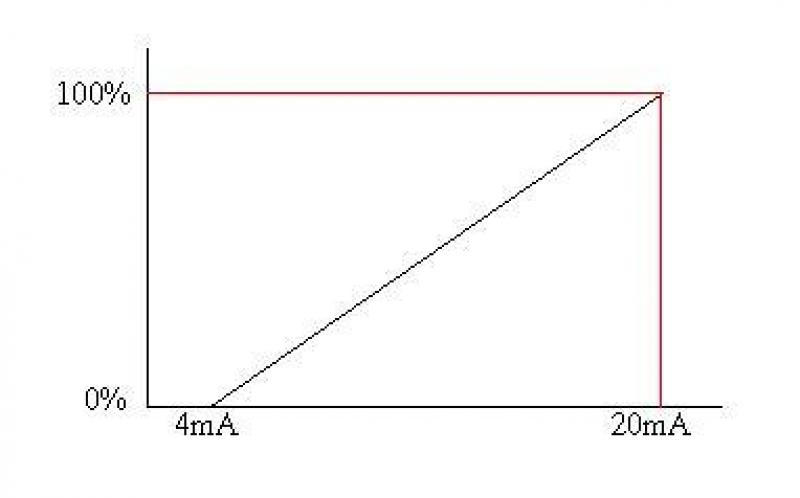

AL_L = 0 % อนาล็อกต่ำสุด 4 mA
AL_H = 100 % อนาล็อกสูงสุด 20 mA
เพียงเท่านี้ ก็จะได้สัญญาณ Retransmitter 4-20 mA ที่ส่งไปบันทึกค่าที่ Recorder ย่าน 0 - 500 ˚C ได้อย่างถูกต้องแล้วครับ

ไม่ยากเลยใช่ไหมครับ สามารถทำได้เองโดยง่าย แต่หากสงสัยในการตั้งค่าอย่างไร เรียกใช้บริการ TIC ได้ตลอดนะครับ
