สวัสดีครับทุกท่าน วันนี้ผมจะมาแนะนำเกี่ยวกับการ wiring PLC กันนะครับ อย่างแรกที่ต้องรู้คือ Sensor ที่ใช้ในการ wiring เป็นแบบ NPN หรือ PNP ซึ่งมีสถานะความเป็นไฟบวกหรือลบตรงข้ามกันอยู่ เพราะการ wiring ผิดอาจจะมีผลทำให้ตัว Sensor พังครับขออนุญาติยกตัวอย่าง PLC ของ Schneider รุ่น M221 ซึ่งสามารถต่อได้ ทั้ง Sink และ Source ซึ่งอยู่ที่ตัว Sensor ว่าจะ wiring แบบไหนครับ

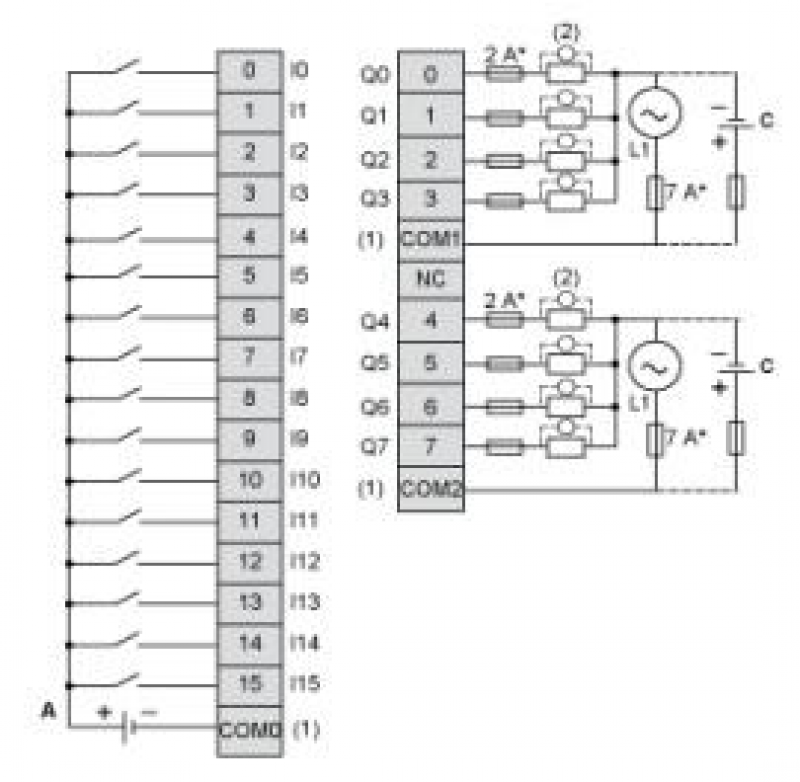

แบบ Source

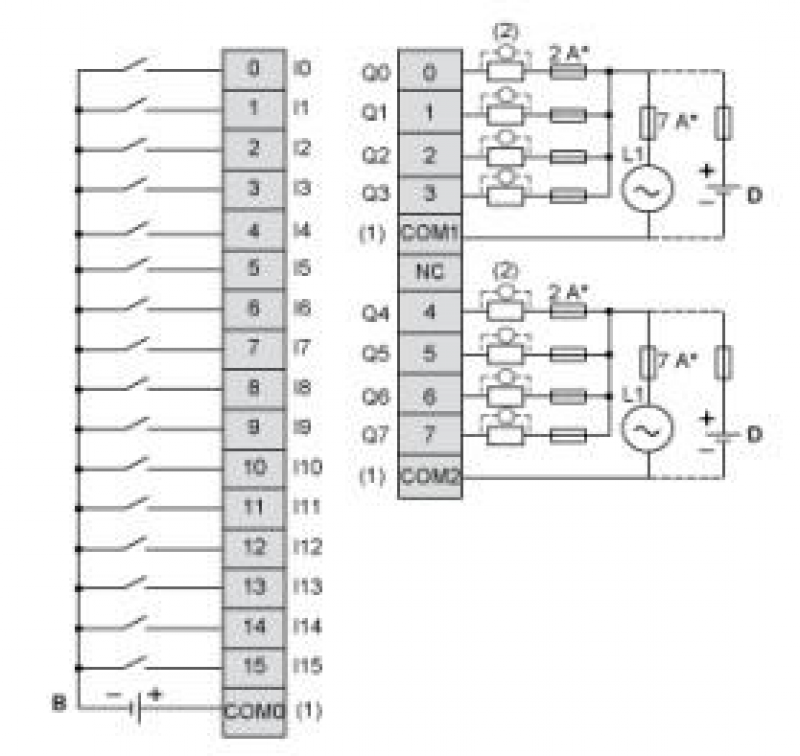

แบบ Sink

แบบ Sink และ แบบ Source ต่างกันตรงที่การนำไฟ ที่เป็นบวก หรือ ลบ เข้า Common ครับ โดยที่ฝั่ง Input นั้นแบบ Sink จะเป็นไฟบวกไปเข้า Common แล้ว ไฟลบไปรอที่หน้า

Contact ของ Input แต่ละตัว ส่วนแบบ Sink จะเป็นการนำลบไปต่อกับ Common แล้วไฟบวกไปรอที่หน้า Contact ครับ

ส่วนของ output นั้นแบบ Sink จะนำไฟลบไปต่อ Common และจะจ่ายไฟบวกเพื่อออกมาขับโหลดครับ ซึ่งแบบ Source จะนำไฟบวกต่อ Common ครับและจะจ่ายไฟบวกออกมา

เพื่อขับโหลดครับ ทั้งนี้ทั้งนั้นส่วนของ output ก็ควรจะต่อ Fuse ไว้ครับเพื่อกันความเสียหายครับ
