วิธีการคำนวณเพื่อเช็ค Temp Control ว่ารับ Input และแสดงค่า PV ถูกต้องหรือไม่

วิธีการคำนวณเพื่อเช็ค Temp Control ว่ารับ Input และแสดงค่า PV ถูกต้องหรือไม่

6 March 2017


เขียนโดย : แผนก SERVICE


สวัสดีครับทุกท่าน หลายท่านน่าจะเคยใช้ Temp Control ที่มี Input เป็นสัญญาณมาตรฐานกันอยู่แล้ว เช่น 4-20 mA, 1-5 V เป็นต้น ซึ่งอาจพบปัญหาหรือข้อสงสัยบ้างว่า Controller นี้มันแสดงผลตรงหรือไม่ เช่น Input 3.5 V จะโชว์ค่าเป็นเท่าไหร่ หรือกลับกัน อยากให้แสดงค่า 80 C ต้องป้อนค่ากี่ mA เป็นต้น
วันนี้ผมจึงจะมาแนะนำวิธีคำนวนค่าต่างๆเหล่านี้ เพื่อตรวจเช็ค Controller ที่มี Input เป็นสัญญาณมาตรฐานทางไฟฟ้าดังนี้
1. กระแส 4-20 mA
2. กระแส 0-20 mA
3. แรงดัน 1-5 V
4. แรงดัน 0-10 V
ซึ่งจะนำค่า สัญญาณมาตรฐาน มาแปลงเป็นค่าต่างๆ เช่น อุณหภูมิ, แรงดัน, ความชื้น (ค่า PV) เป็นต้น
ยกตัวอย่าง รับสัญญาณมาตรฐาน 4-20 mA มา ให้แสดงอุณหภูมิ 0-200 ํC เป็นต้น
ซึ่งจุดประสงค์ที่ต้องการคือ เช็คว่าเครื่อง Controller นั้นสามารถรับ Input และ แสดงค่า PV ที่กำหนดไว้ถูกต้องหรือไม่
*ในที่นี้ขอยกตัวอย่างในกรณีที่ Input เป็น 4-20 mA และ 0-20 mA*

โดยมีวิธีการคำนวนดังนี้

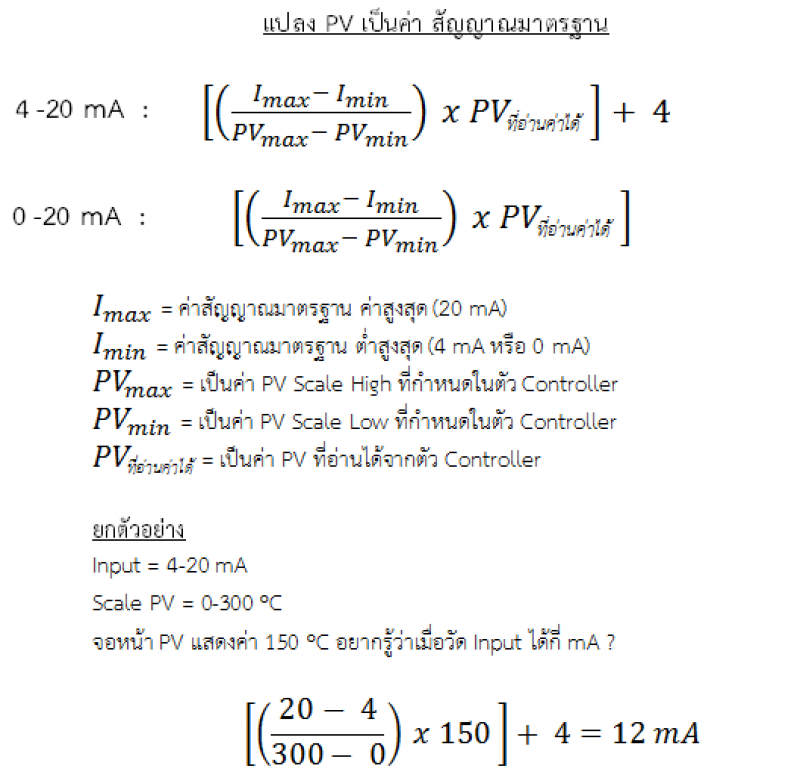

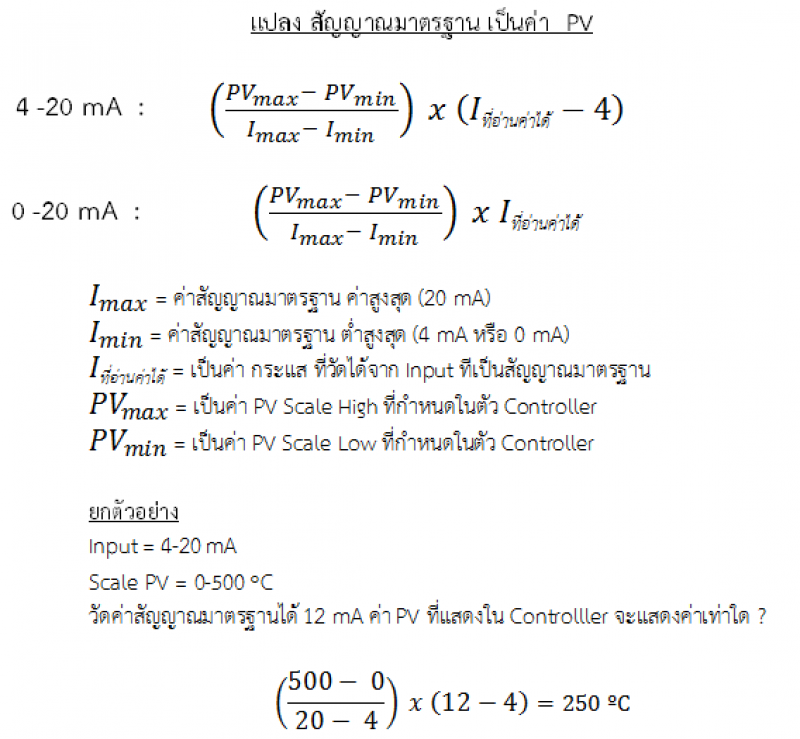

1. ในกรณีที่ Scale PV Low เป็น "0" เช่น 0-100, 0-200, 0-1000 เป็นต้น

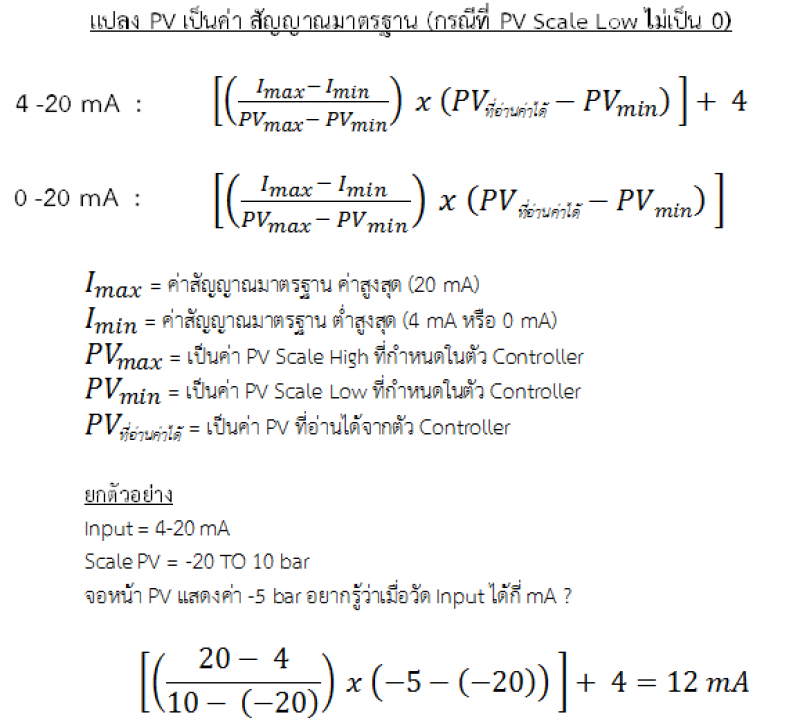

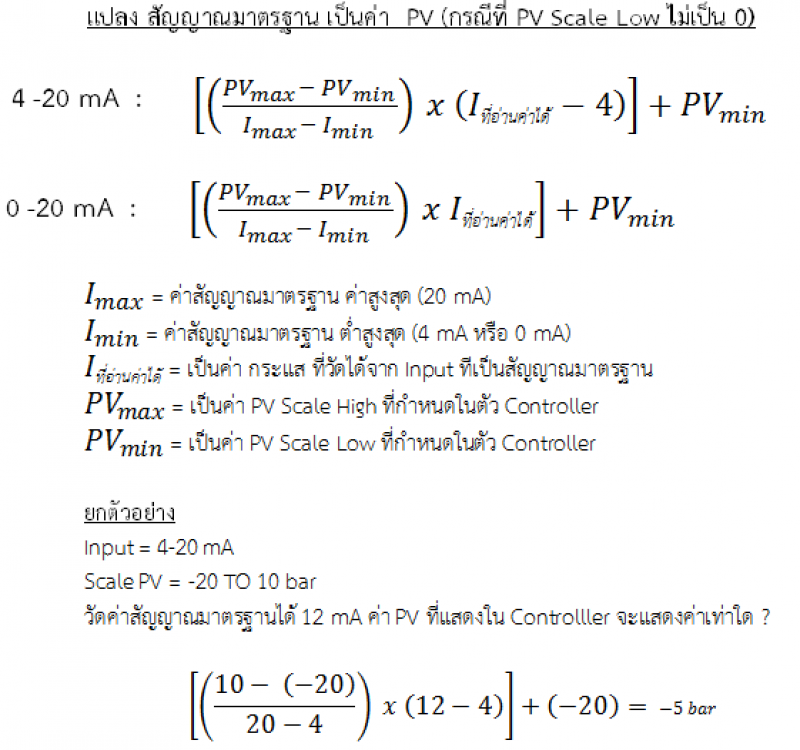

2. ในกรณีที่ Scale PV Low ไม่ เป็น "0" เช่น 20-100, -200 TO 200, -1000 TO 1000 เป็นต้น




*หมายเหตุวิธีนี้อาจจะไม่ได้ค่าตรงเป๊ะๆ แต่อาจจะได้ค่าใกล้เคียงกัน*


ซึ่งสูตรนี้ใช้ได้กับการตั้งค่าหน้าจอเป็นทุกหน่วยเลยนะครับ ไม่ว่าเป็น %, อุณหภูมิ, ความดัน, อัตราการไหล, ความชื้น ฯลฯ ก็สามารถใช้สูตรนี้ได้ทั้งหมด หวังว่าวิธีนี้จะช่วยให้ทุกท่านสามารถนำไปใช้เช็คตัว Controller ในเบื้องต้นได้ครับ
