Counter 571T Kubler จอ LCD Touch 8 หลัก ทำงานอย่างไร?



เขียนโดย : ปัญญา พละกลาง

Product Manager CARLO GAVAZZI




สวัสดีครับทุกท่าน ข่าวดีสำหรับท่านที่กำลังมองหา Preset Counters จอแสดงผลได้หลาย ๆ หลัก ซึ่ง 571T - Seriesความแม่นยำ 0.1 % มันดีอย่างไรมาดูกันครับ เนื่องจาก ที่ผ่านมาพบปัญหาในการคำนวณเกี่ยวกับตัวเฟคเตอร์ตัวคูณบ้าง หรือปัญหาจำนวนหลักไม่พอแสดงผลบ้างเป็นต้น หน้าจอเป็นปุ่มกดแบบสัมผัส ส่วนสีบนหน้าจอเลือกได้ 3 สี คือ สีแดง, สีเขียว, สีเหลือง ฟังก์ชั่นยังไม่หมดเท่านี้นะครับความไวในการรับอินพุตได้มากถึง 250kHz, 1MHz (RS422), เอาต์พุตแอนาลอก 4 – 20 mA, 0 – 20 mA, -10 ถึง 10 Vdc ความละเอียด 16 bit ,มี4 digital PNP 200 mA ให้ใช้ในตัวด้วยครับ

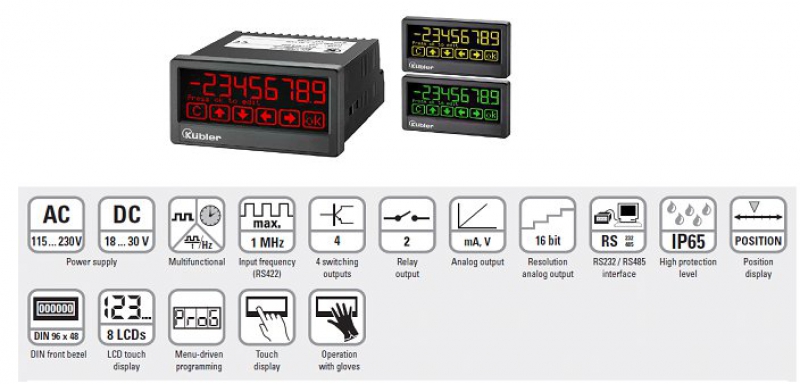

รูปที่ 1 : Present counters รุ่น 6.571T – Series

จากรูปที่1 เราพบว่ารุ่น 571T - Series นั่นมีความสามารถหลายด้าน ดังในกรอบสี่เหลี่ยม ซึ่งมีทั้งหมด 16 กรอบข้างต้น โดยจุดเด่นของตัวนี้จะเป็นจำนวนหลักที่มีให้มากถึง 8 หลัก จอเปลี่ยนสีได้ ความไวอินพุท ปุ่มกดแบบสัมผัส ตลอดจนมาตรฐานการป้องกัน IP 65 High protection level

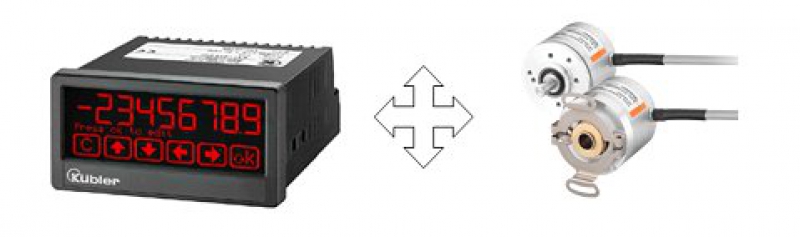

รูปที่ 2 : Present counter รุ่น 6.571T – Seriesต่อร่วมกับ Encoder

จากรูปที่ 2 เมื่อเรานำ จอแสดงผลที่มีจำนวนหลักมากถึง 8 หลัก มาต่อเข้ากับ Encoder แล้วนำไปวัดขนาดความยาวในการตัดเหล็ก เพื่อขายหรือส่งต่อเป็นท่อน ๆ ท่อนละ 5เมตร 10 เมตร จะทำให้ได้ค่าที่แม่นยำมากขึ้น ไม่เหลือเศษของท่อนเหล็ก ทำให้ไม่เกิดของเสียในโรงงานมากจนเกินไป เพราะสามารถใส่ตัวคูณหลายตัว จึงได้ค่าที่แน่นอนมากขึ้นครับ

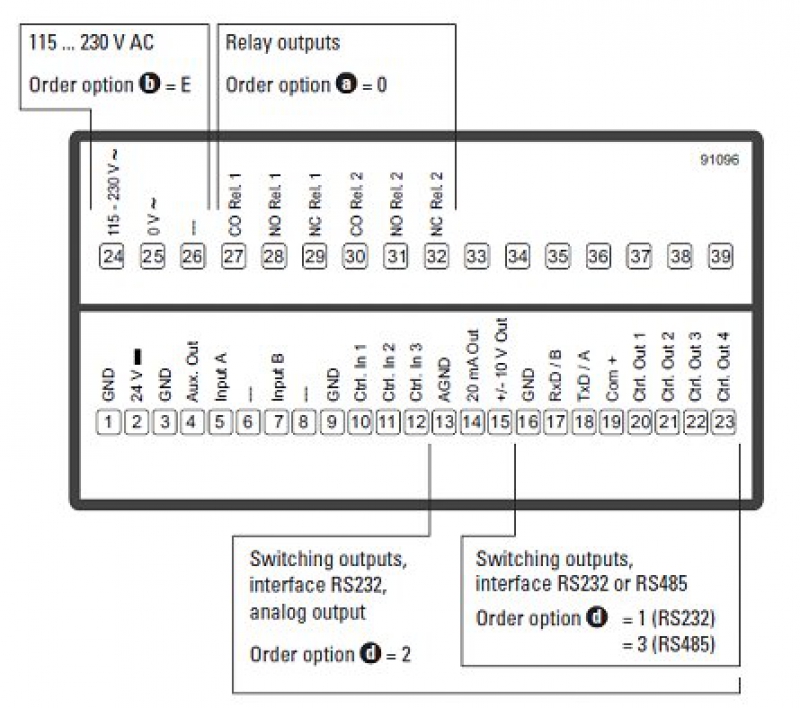

รูปที่ 3 : Preset counter 571T Terminal การต่อสายด้านหลั

สรุป 5 ข้อดีคือ
1. แสดงผลได้ 8 หลัก แบบจอสัมผัส ดูแล้วไฮโซ

2. เปลี่ยนสีได้ 3 สี คือ แดง, เหลือง, เขียว (ตามที่ระบุ)
3. มีเอาต์พุต RS485 Modbus RTU และ 4 – 20 mA, -10 ถึง 10V ให้เลือก
4. รับอินพุตได้ไวมาก ถึง 250kHz, ถ้า RS422 จะไวถึง 1MHz
5. มี 4 X PNP Switching outputs 200 mA / 5 - 30VDC ในตัวเดียว

หากท่านใดมีข้อสงสัยประการใดเกี่ยวกับการใช้งาน สามารถติดต่อสอบถามเข้ามาได้ครับ บริการฟรีไม่มีค่าใช้จ่ายครับ
