Energy Meter ต่อ CT แบบกราวด์ร่วมกันหรือแบบ 4 เส้น ค่ากระแสที่ได้จะผิดเพี้ยนไหมนะ?

เขียนโดย : ปัญญา พละกลาง

Product Manager

สวัสดีครับ วันนี้ขอเสนอ Tipเกี่ยวกับจุดสำคัญที่ไม่ควรมองข้ามของEnergy Meter รุ่นWM14-96 ยี่ห้อ Carlo Gavazzi สินค้าจากประเทศอิตาลี ซึ่งเป็นมิเตอร์วัดค่าพลังงานไฟฟ้าได้ทั้งแบบ 1 เฟส และ 3 เฟส ในตัวเดียวกันมีความแม่นยำ Class 0.5 วัดค่า kWh, W,V, A, PF, Hz, RS485 ต่อเข้าคอมพิวเตอร์ได้ด้วย จากที่ปัจจุบันประเทศเราก้าวเข้าสู่ยุค 4.0 นั้น การประหยัดพลังงานตาม ISO 50000 เริ่มเป็นที่นิยม ซึ่งถ้าต่อ CTผิด วัดค่าไม่ตรงเราจะจัดการพลังงานไม่ได้ และนั่นก็คือการต่อสายใช้งานที่ถูกต้องเสียก่อนนะครับ

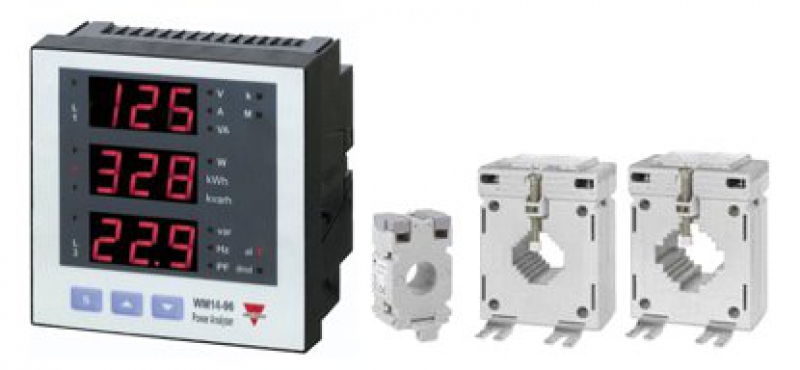

รูปที่ 1 : WM14-96 Energy Meter และ CTD-Series วัดค่าพลังงานไฟฟ้า 1 เฟส และ 3 เฟส

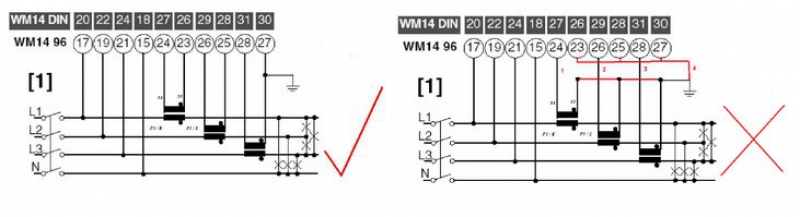

รูปที่ 2 : การต่อ CT ที่ถูกต้องแบบ 6 เส้น ......รูปที่ 3 : การต่อ CT ที่ผิดแบบ 4 เส้น กราวด์ร่วม

จากรูปที่ 2 และ 3 เป็นการแยกให้เห็นภาพว่าการต่อสาย CT เข้ากับ Energy Meter รุ่นWM14-96 นั้นจะต่อแบบกราวด์ร่วม หรือ ต่อแบบ4 เส้น ไม่ได้ ซึ่งในท้องตลาดนั้น มิเตอร์บางตัวถูกติดตั้งไว้อยู่แล้วเอาไปทดแทนของเดิมส่วนมากจะเกิดปัญหา วัดค่าไม่ตรงตามมา เพราะการต่อสาย CT แบบกราวด์ร่วมในตู้แบบเก่า หรือมิเตอร์แบบเข็มนั่นเอง รู้อย่างนี้แล้วต่อ แบบ 6 เส้นนะครับ

สรุป3 ข้อดี คือ
1. รู้วิธีการต่อสายที่ถูกต้องว่าต่อกราวด์ร่วมกันไม่ได้ สำหรับ Energy Meter รุ่นWM14-96 ยี่ห้อ Carlo Gavazzi
2. ได้ค่าการวัดกระแสแต่ละเฟส ที่ถูกต้องแม่นยำ ใส่ค่า Ratio : CT ด้วยนะครับ โดยใส่ผลหารครับ
3. ช่วยประหยัดเวลาลดค่าใช้จ่าย ในการเข้าไปแก้ไข หน้างานติดตั้ง อีกครั้ง
หากท่านใดมีข้อสงสัยประการใด ติดต่อสอบถามเข้ามาได้ครับพร้อมให้คำแนะนำปรึกษาฟรีครับ
