ตู้ MDB คืออะไร?

ตู้ไฟฟ้า หรือที่เรียกกันว่า ตู้ MDB ( Main Distribution Board ) คือตู้ที่เป็นแหล่งรวม อุปกรณ์ควบคุมไฟฟ้าอันเป็นแผงจ่ายไฟขนาดใหญ่ นิยมใช้กับอุตสาหกรรมขนาดกลางถึงขนาดใหญ่ ที่จำเป็นต้องใช้ไฟฟ้าจำนวนมาก โดยจะถูกติดตั้งตามลักษณะชนิด ของอาคาร และรูปแบบการวางระบบไฟฟ้า ซึ่งไม่ว่าจะเป็นห้องอาคารขนาดเล็ก ตลอดไปจนถึงตึกสูงระฟ้าระดับคอนโดซึ่งล้วนต้องมีตู้คอนโทรลระบบไฟฟ้า เพื่อใช้ในการจัดการการจ่ายไฟฟ้า และเพื่อสร้างความปลอดภัยแก่ผู้ใช้ไฟฟ้าภายในอาคาร นี้คือสาเหตุสำคัญของตู้คอนโทรลระบบไฟฟ้า

องค์ประกอบของอุปกรณ์ภายในตู้ MDB มี 5 องค์ประกอบ

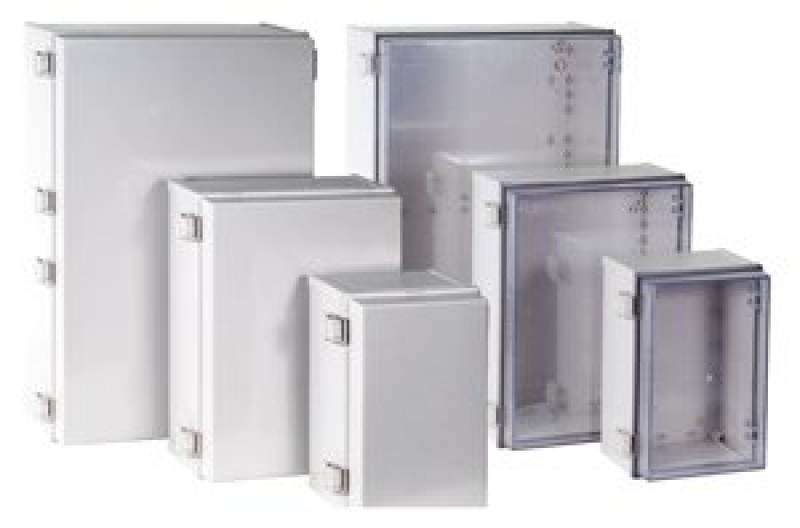

1. Enclosure (ตัวตู้ด้านนอก)
ประกอบขึ้นมาจากโลหะโดยขึ้นโครงเข้ารูปเพื่อให้เป็นโครงตู้ มีประตูเปิดปิดได้ที่ด้านหน้าหรือทุกด้าน โดยประตูอาจจะมีสองชั้น กรณีนี้ประตูด้านนอกมักประกอบเข้ากับแผ่นพลาสติกใสหรือกระจก
เพื่อใช้มองสัญญาณไฟที่เตือนอยู่ด้านในได้) ซึ่งการออกแบบตู้จะต้องคำนึงถึงคุณสมบัติที่สำคัญต่างๆดังนี้
1.1 สามารถทนรับแรงดันจากภายนอกได้
1.2 ทนความร้อน (ในระดับความร้อนทีผิดปรกติอันเนื่องมาจากการ ลัดวงจร Arc
1.3 ทนการกัดกร่อนของสารเคมีหรือน้ำทะเล
1.4 ป้องกันความชื้น
1.5 ป้องกันวัตถุแข็ง

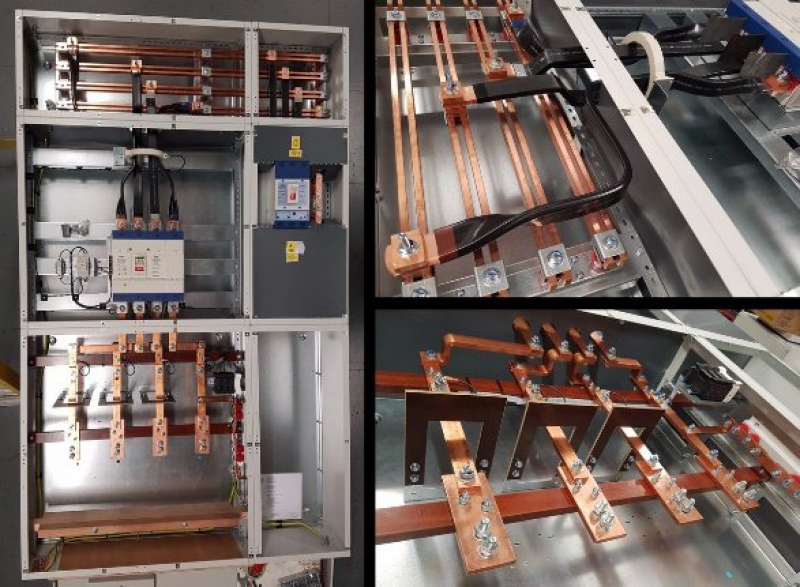

2. Bus Bar (ตัวนําไฟฟ้า)
Bus Bar คือโลหะตัวนําไฟฟ้ามักทำมาจากทองแดงและอลูมิเนียม โดยมักนิยมทำเป็นรูปทางสี่เหลี่ยมผืนผ้า FLAT เพราะมีผลในการช่วยระบายความร้อนได้ดี Bus Bar มักถูกใช้ใน สถานีไฟฟ้า ตู้ MDB หรือ แผงสวิตช์โดยส่วนมาก เพราะจะต้องรับ และทำการจ่าย กระแสไฟฟ้าปริมาณมาก ทำให้เกิด แรงแม่เหล็กไฟฟ้า (Electromagnetic Force) ในการเลือกใช้ BUSBAR ก็ต้องสามารถทนแรงเหล่านี้ได้ วัสดุที่นำมาใช้ผลิต ต้องมีคุณสมบัติ ทางไฟฟ้า และทางกลที่เหมาะสม โดยพิจารณาเบื้องต้นจาก คุณสมบัติดังนี้

2.1 มีความต้านทานต่ำ
2.2 ความแข็งแรงทางกลสูงในด้านแรงดึง แรงอัดและแรงฉีก
2.3 ความต้านทานต่อ Fatigue Failure สูง
2.4. ความต้านทานของ Surface Film ต่ำ
2.5. การตัดต่อหรือดัด ทำได้สะดวก

3. Circuit Breaker (อุปกรณ์ที่ทำงานเปิดและปิดวงจรไฟฟ้า)

เบรกเกอร์เป็นอุปกรณ์ทำหน้าที่ในการตัดวงจรไฟฟ้าแบบอัตโนมัติเมื่อเกิดความผิดปกติในระบบ เพื่อเป็นการป้องกันความเสียหายที่จะเกิดขึ้นกับสายไฟโหลด เช่น มอเตอร์ หรือ อุปกรณ์ไฟฟ้า
เบรกเกอร์สามารถแบ่งตามขนาดเป็น 3 ประเภท

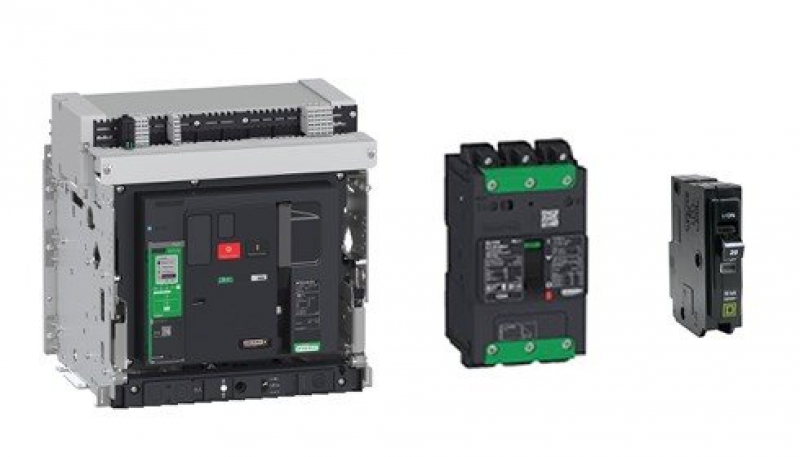

MCB : Miniature Circuit Breaker (เบรกเกอร์ลูกย่อย) มีค่ากระแสน้อยกว่าหรือเท่ากับ 100 A ส่วนใหญ่ใช้ภายในบ้านพักอาศัย ติดตั้งภายในตู้ Consumer หรือ ตู้ Load Center

MCCB : Moulded Case Circuit Breaker (โมลเคสเซอร์กิตเบรกเกอร์) มีค่ากระแสน้อยกว่าหรือเท่ากับ 1600 A

ACB : Air Circuit Breaker (แอร์เซอร์กิตเบรกเกอร์) มีค่ากระแสน้อยกว่าหรือเท่ากับ 6300 A

4. Miter (อุปกรณ์วัดกระแสไฟฟ้า)

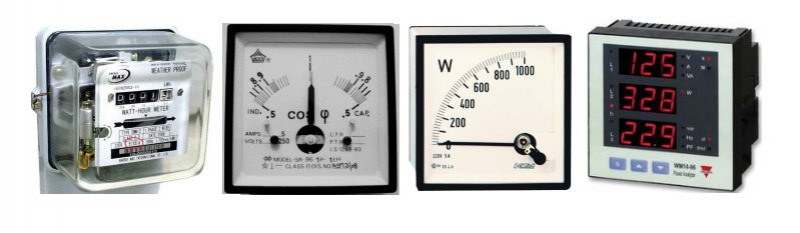

มิเตอร์วัดที่นิยมใช้ในงานตู้ Main Distribution Board ทั่วไปคือ โวลต์มิเต่อร์ และแอมมิเต่อร์ ซึ่งมักใช้ร่วมกับ Selector Switch เพื่อวัดแรงดัน หรือกระแสในแต่ล่ะเฟส
พิกัดของโวลต์มิเต่อร์คือ 0-5000 V. ส่วนพิกัดกระแสของแอมมิเต่อร์ขึ้นอยู่กับกับอัตราส่วนของ Current Transformer เช่น 100/5A.เป็นต้น
สำหรับตู้ Main Distribution Board ขนาดใหญ่อาจมีมิเต่อร์ประเภทอื่นๆเช่น P.F. Meter , Watt Metter , Var Factor หรือ P.F.controller เพื่อควบคุมค่า Power Facter ทั้งนี้อยู่ที่สภาพการใช้งานและการออกแบบของผู้ออกแบบเพื่อให้เหมาะสมกับสภาพงานนั้นๆ

5. Other Devices (อุปกรณ์ติดตั้งตัวอื่นๆ) เช่น

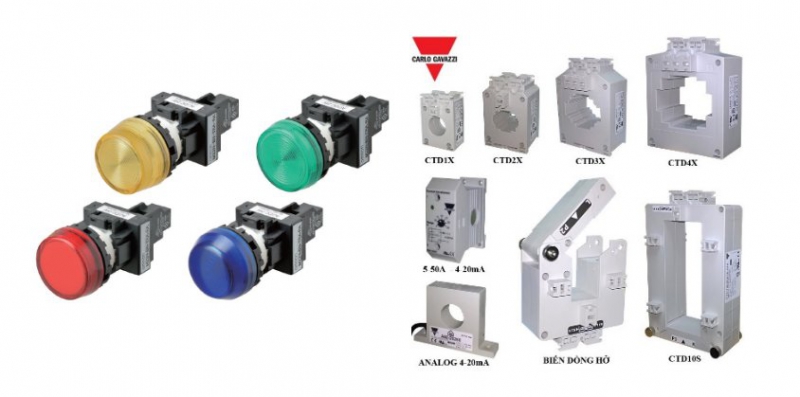

- Current Transformer
- Selector Switch
- Pilot Lamp

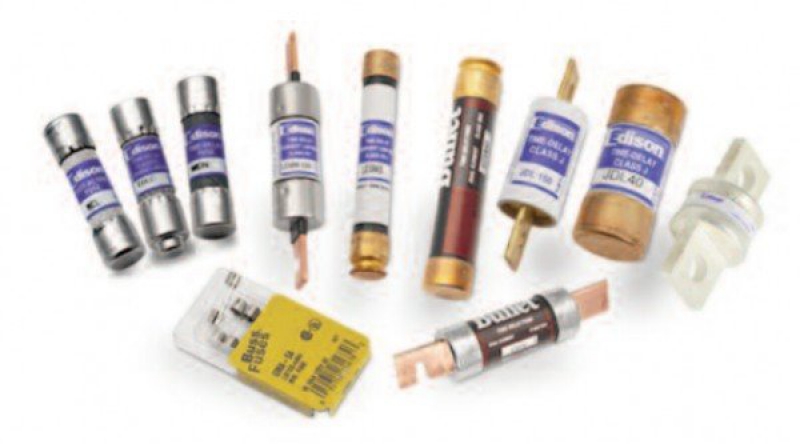

- Fuse
- Nameplate
