เรียบเรียงโดย : ฝ่ายขายสำนักงานใหญ่

สวัสดีค่ะทุกท่าน วันนี้จะมาแนะนำวิธีการใช้แคลมป์มิเตอร์วัดกระแสโหลด สำหรับ 1 เฟส 2 สาย จะต้องแคลมป์เพียงแค่ 1 เส้น เท่านั้นเพราะกระแสจะวิ่งไปและกลับมาจากทั้ง 2 เส้น ทำให้เกิดคลื่นแม่เหล็กที่ตรงข้ามกัน ถ้าแคลมป์ทั้ง 2 เส้น พร้อมกัน กระแสจะหักลบกันพอดีทำให้ค่าที่แสดงออกมาเป็น 0 หากเราจะนำไปวัดไฟ 3 เฟส ให้วัดค่ากระแสในเส้น R, S และ T โดยวัดครั้งละเส้น สิ่งที่ไม่ควรลืมในการวัดคือการหมุน Rotary Switch ไปให้ตรงตำแหน่ง ถ้าจะวัดกระแสสลับให้หมุนไปที่ตำแหน่ง ACA แล้วให้สายไฟอยู่บริเวณตรงกลางของ Clamp พอดี

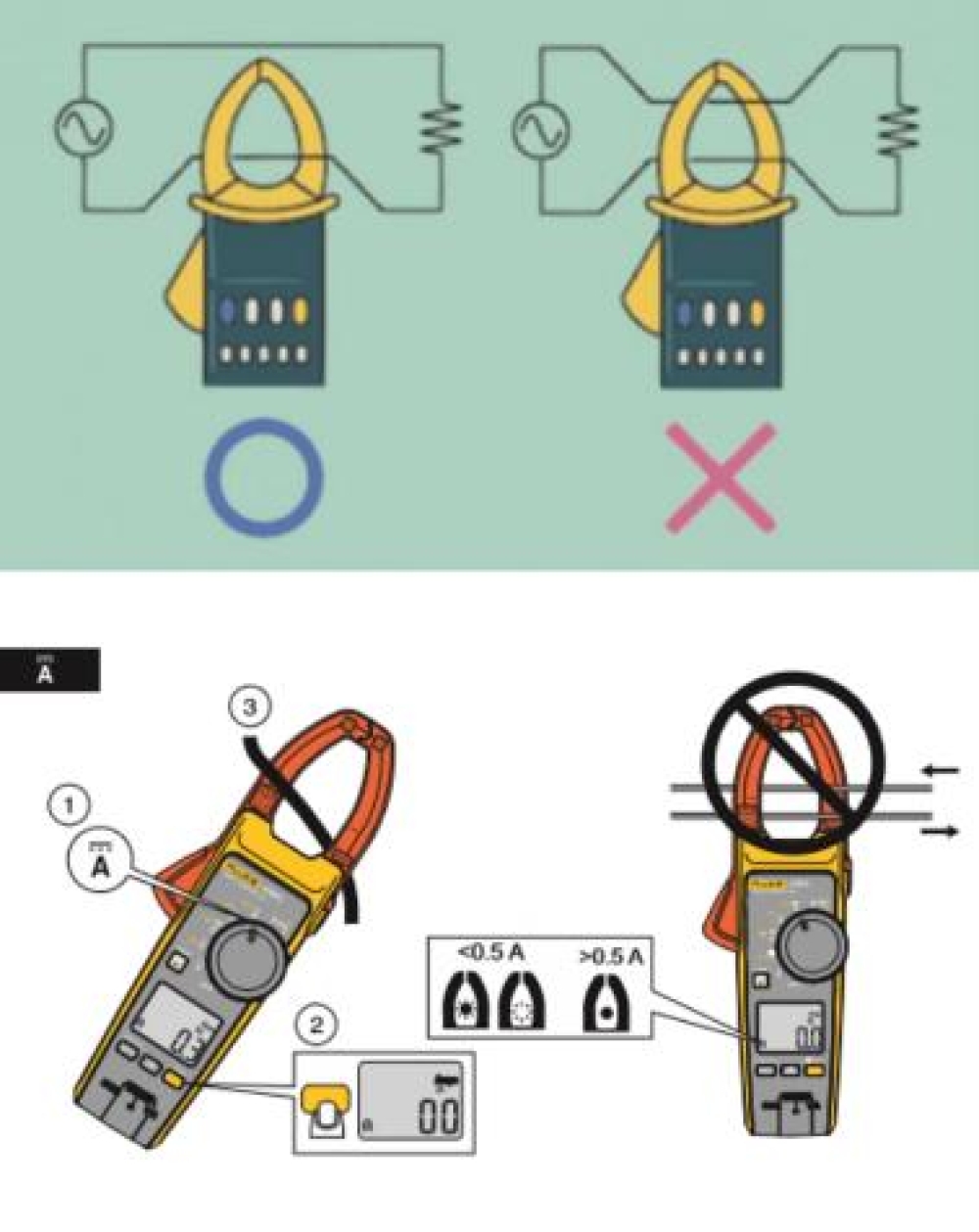

ภาพแสดงวิธีการใช้ Clamp Meter วัดกระแสโหลด

การใช้แคลมป์มิเตอร์วัดกระแสไฟรั่ว (Leakage Current) สำหรับไฟ 1 เฟส 2 สาย จะต้องแคลมป์ทั้ง 2 เส้นพร้อมกัน เพราะกระแสจะวิ่งไปกลับทำให้เกิดคลื่นไฟฟ้าหักล้างกัน ถ้ามีไฟรั่วแคลมป์มิเตอร์จะ แสดงค่าบนหน้าจอ หากนำไฟ 3 เฟส จะแคลมป์ทั้ง 3 เส้นพร้อมกันหรือจะวัดบริเวณสายดิน

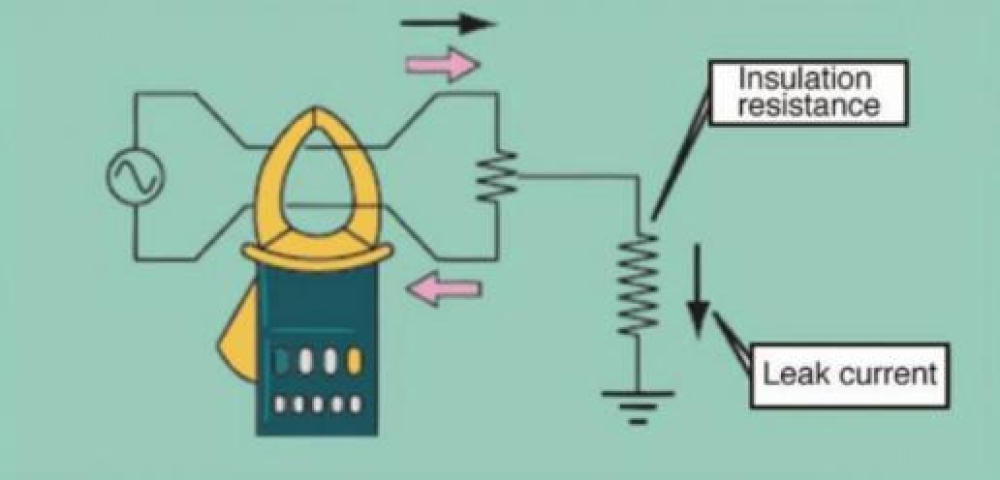

ภาพแสดงวิธีการใช้ Clamp Meter วัดกระแสไฟรั่ว (Leakage Current)

ขอบคุณข้อมูลอ้างอิงจาก : https://mall.factomart.com/application-of-clamp-meter/
