เขียนโดย :พิสณฑ์ อยู่กล่ำ

ฝ่ายขายสาขาปทุมธานี

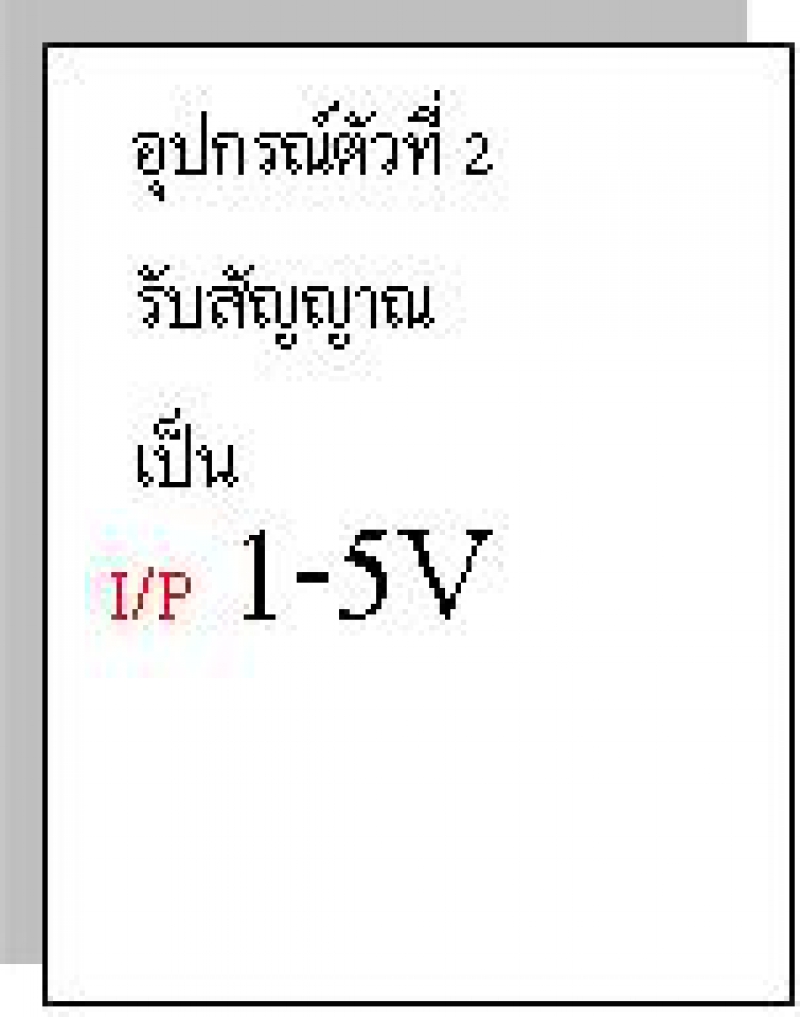

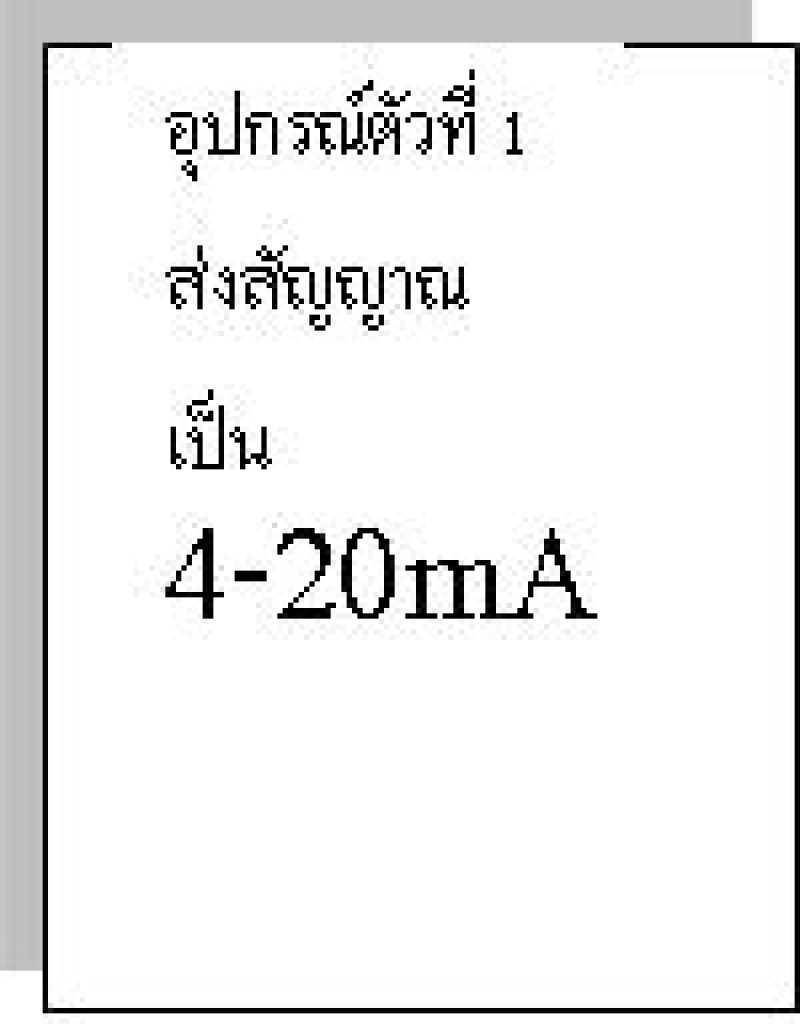

สัปดาห์นี้ผมมีความรู้เล็กๆน้อยๆที่สามารถนำไปใช้งานได้ดีและประหยัดมาแนะนำครับ หลายคนคงเคยเจอปัญหาอุปกรณ์สองตัวที่ต้องต่อใช้งานร่วมกัน แต่สัญญาณดันไม่ตรงกันตัวนึงส่งสัญญาณเป็น 4-20mA อีกตัวดันรับสัญญาณเป็น 1-5V จะทำอย่างไรดี ?

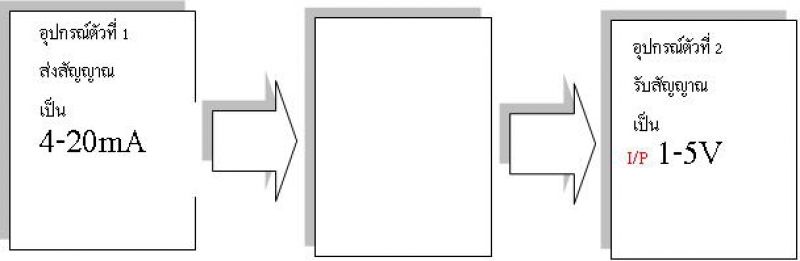

ถ้าดูตามรูปแล้วอุปกรณ์ทั้งสองตัวไม่สามารถใช้งานร่วมกันได้เนื่องจาก สัญญาณไม่เหมือนกัน ต้องมีตัวแปลงสัญญาณคั่นตรงกลางก่อน

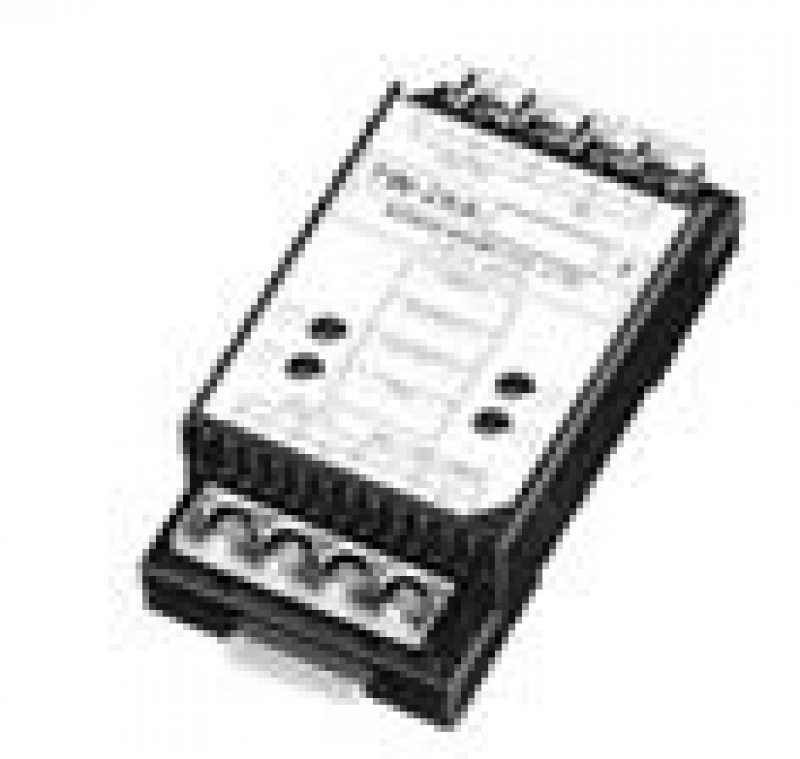

บางคนนึกถึงตัวนี้ TW-2 Series, TW-4 Series ใช่ครับมันสามารถใช้แปลงสัญญาณให้ตรงกัน

ได้จาก 4-20mA เป็น 1-5V แต่มีวิธีที่ง่ายและประหยัดกว่านี้ครับ

และนี่คือพระเอกของเราใช้ตัวต้านทานค่า 250Ω ค่าความผิดพลาด 1% ยิ่งดี รหัสสีก็จะมีแดง,เขียว,ดำ,ดำ,น้ำตาล (ถ้าเป็นค่าความผิดพลาด 1% จะมีอยู่ 5แถบสี) ต่อคร่อมไปในวงจรเลยโดยต่อคร่อมขั้วบวก-ลบ สัญญาณจากค่า 4-20mA ก็จะมาตกคร่อมที่ตัวต้านทานเป็นค่าแรงดัน 1-5V เท่านี้อุปกรณ์ทั้งสองตัวก็สามารถใช้งานร่วมกันได้ และประหยัดไปได้เยอะ แต่หลายคนสงสัยมันจะใช้งานได้จริงเหรอ?

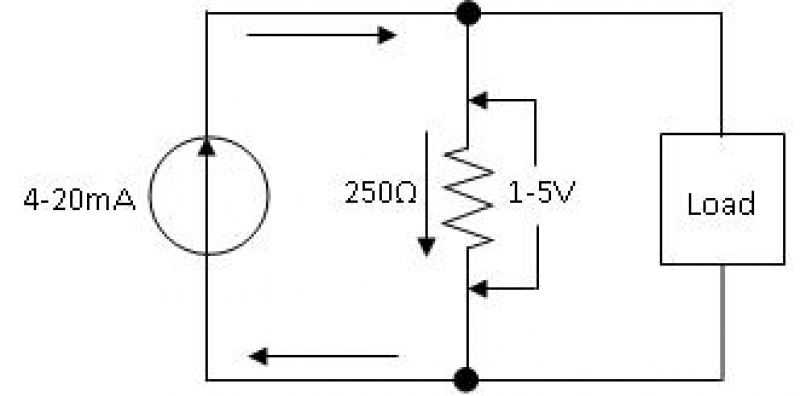

จากกฎของโอห์ม เมื่อต่อวงจรตามรูปกระแสจะไหลผ่านตัวต้านทานค่า 250Ω ถ้ากระแสที่ไหลมามีค่า 4mA จะทำให้เกิดมีแรงดันตกคร่อมที่ตัวต้านทาน 0.004 X 250 = 1 V ถ้ากระแสที่ไหลมามีค่า 20mA จะทำให้เกิดมีแรงดันตกคร่อมที่ตัวต้านทาน 0.02 X 250 = 5 V

วงจรนี้จะใช้ได้เฉพาะแปลงจากสัญญาณ 4-20mA เป็น 1-5V เท่านั้นนะครับ ไม่สามารถใช้แปลงเป็น 0-5Vได้นะครับ
