เขียนโดย : นาธาร จันทรสุริ
Product Specialist

สวัสดีครับทุกท่าน วันนี้จะมาแนะนำขั้นตอนการหาไดอะแกรมสายเชื่อมต่อระหว่าง HMI link PLC กันครับ

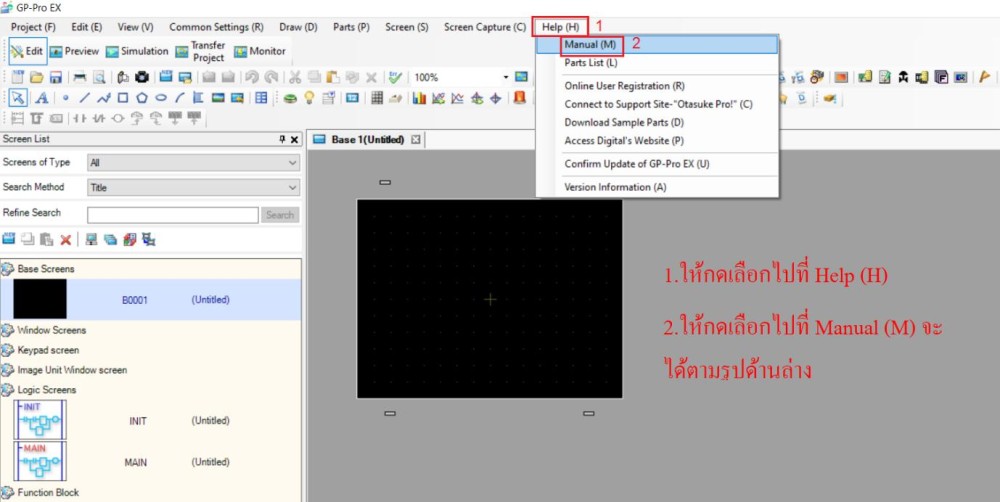

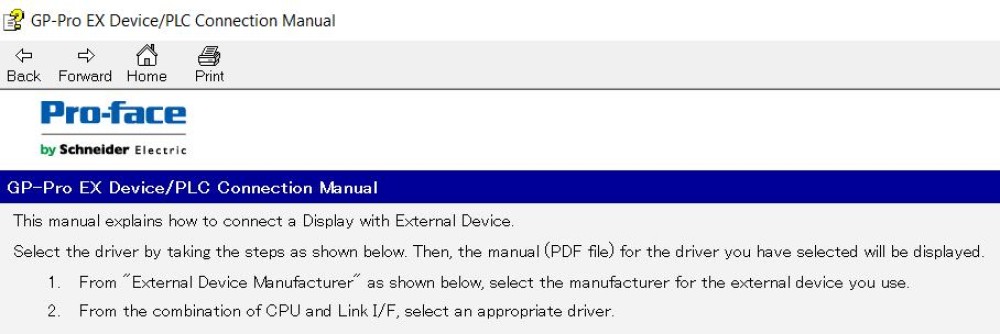

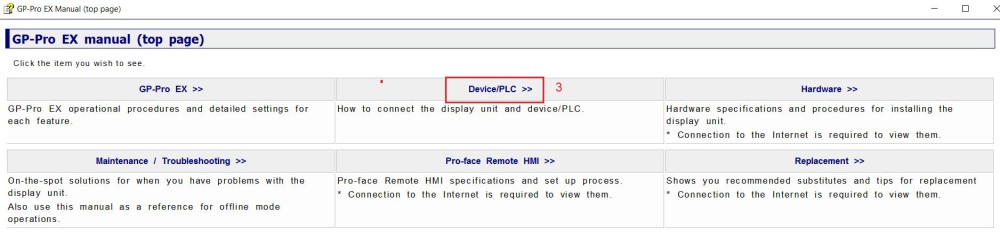

3.ให้กดเลือกไปที่ Device/PLC จะมีรายการอุปกรณ์ที่สามารถเชื่อมต่อเข้ากับจอทัชสกรีนโปรเฟสได้ ดังรายการด้านล่าง และให้กดเลือกไปที่อุปกรณ์ที่ต้องการเชื่อมต่อ

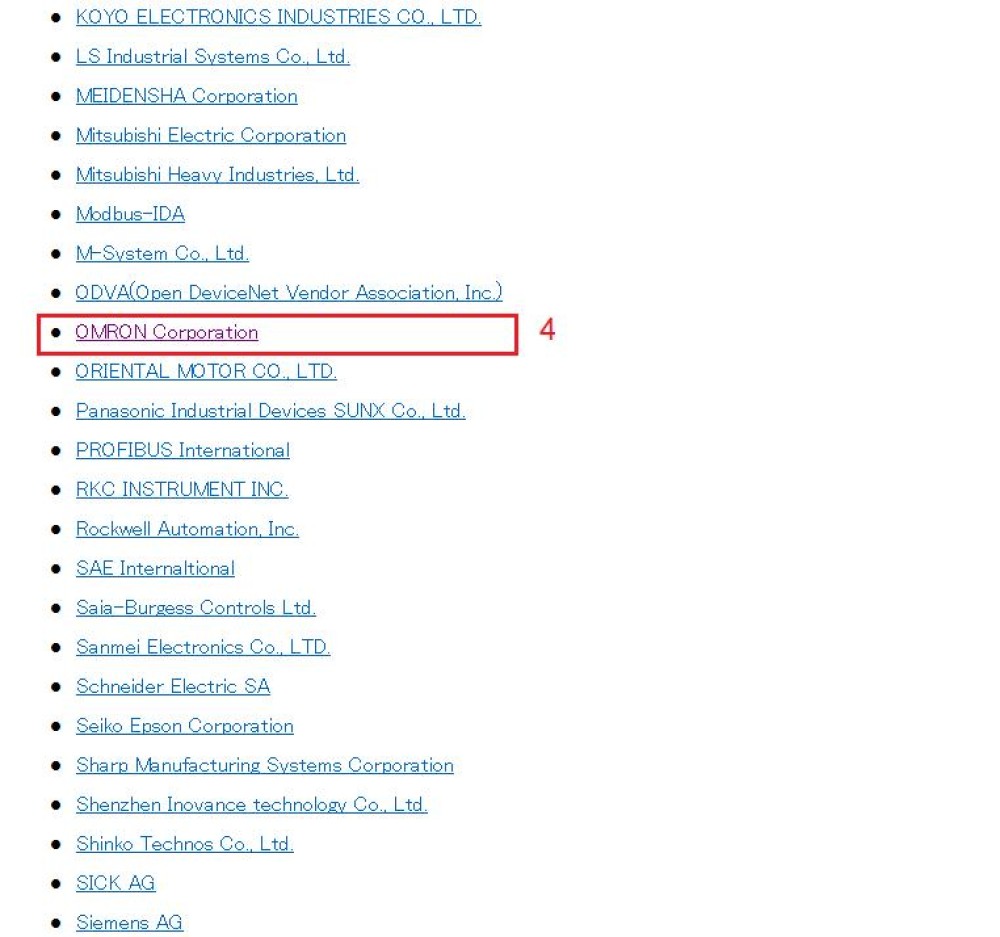

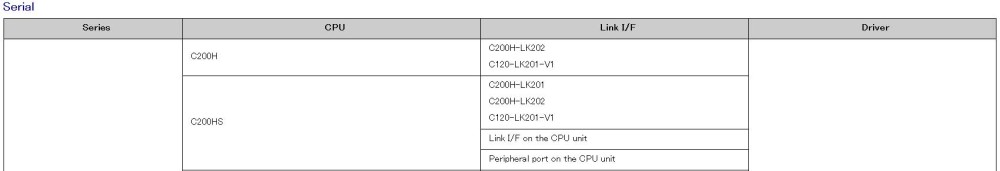

4.เมื่อกดเลือกแบรนด์ (OMRON) ที่ต้องการเชื่อมต่อจะมี CPU ขึ้นมาให้เลือกตามรูปด้านล่าง พร้อมกับช่องทางการเชื่อมต่อ( link I/F) ให้เลือกให้ตรงกับที่เราจะทำการเชื่อมต่อ (ตัวอย่าง CS/CJ Series HOST Link)

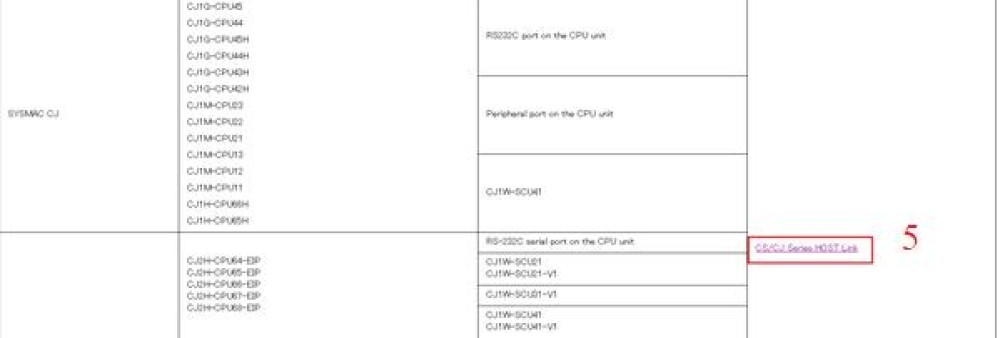

5.ให้เลือกไปที่ CS/CJ Series HOST Link

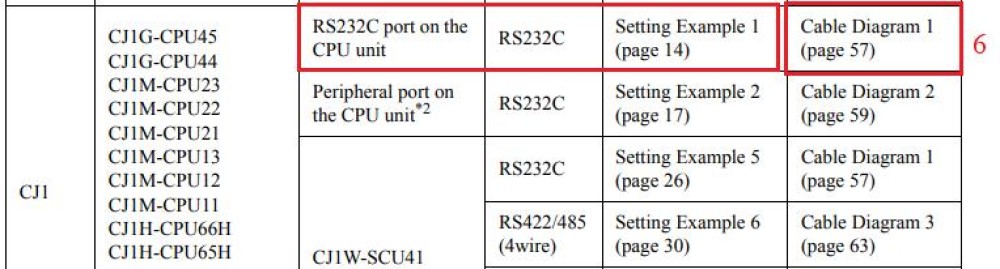

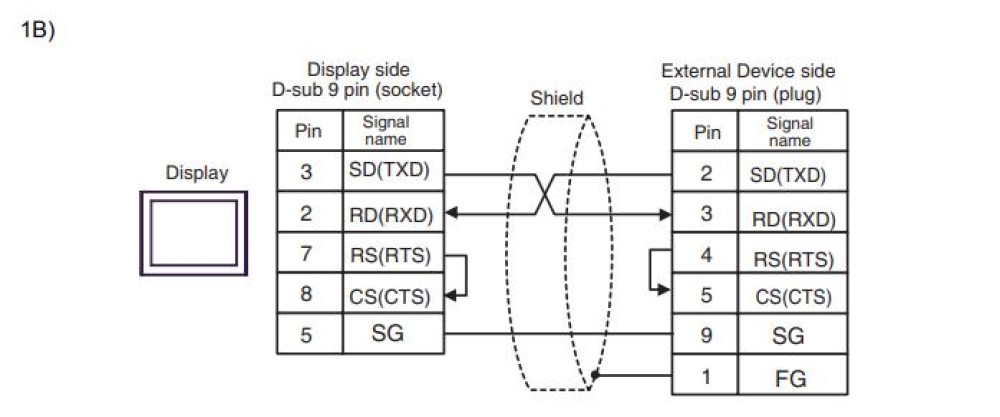

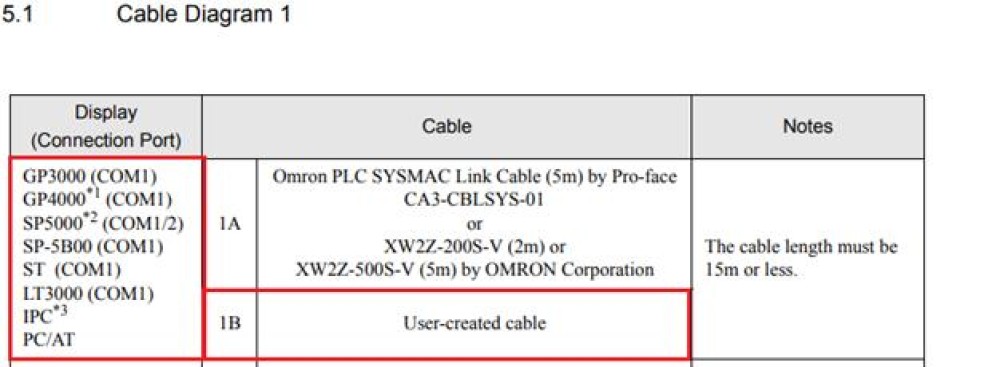

6.ให้กดเลือกไปที่ Cable Diagram 1 (page 57) ก็จะได้ไดอะแกรมที่จะนำไปใช้งานตามรูปด้านล่าง
