เขียนโดย : ฝ่ายขายสาขาธนบุรี

สวัสดีทุกท่านครับวันนี้ผมจะมานำเสนอเกร็ดความรู้และหลากหลายคำถามเกี่ยวกับ CT (Current Transformer)

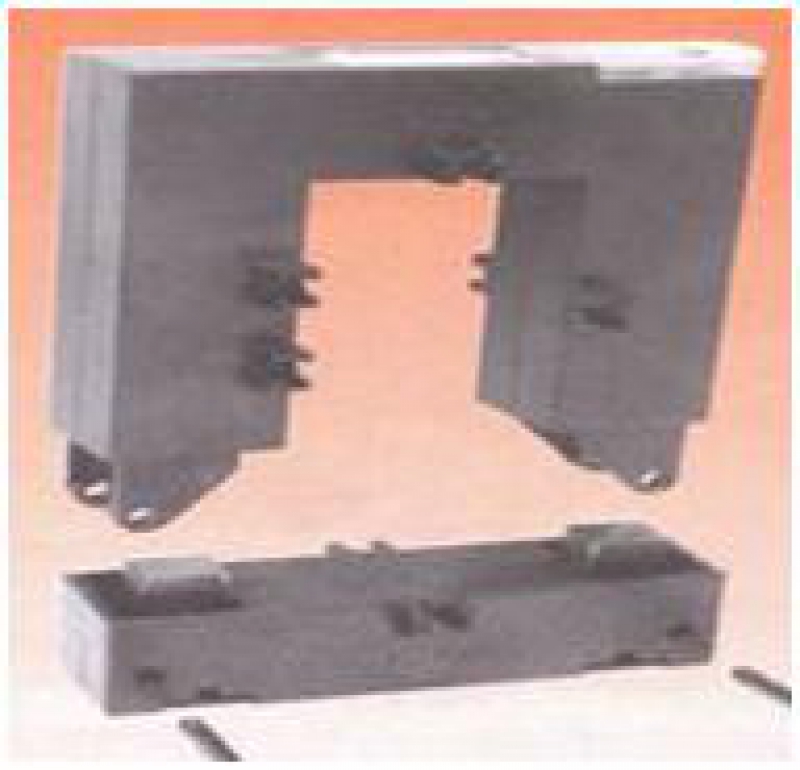

CT เป็นอุปกรณ์ที่ใช้ประกอบการวัดกระแสไฟฟ้าโดยต่อร่วมกับเครื่องวัดกระแส โดยทำหน้าที่แปลงกระแสไฟฟ้าที่วัดให้เหมาะสมกับพิกัดกระแสไฟฟ้าที่ขดลวดกระแสของเครื่องวัด เช่น 100/5 เป็นต้น

Ratio คืออัตราส่วนของการแปลงกระแส จากกระแสด้าน primary เป็นกระแสด้าน secondary

คำถามที่เจอกันบ่อยคือ หากใช้ CT เกินหรือต่ำกว่าค่าพิกัดกระแสที่กำหนดจะส่งผลอย่างไร

คำตอบคือ จริงๆแล้วต้องบอกว่า CT นั้นจะมี accuracy ที่ดีที่สุดเมื่อใช้งานเต็มพิกัด

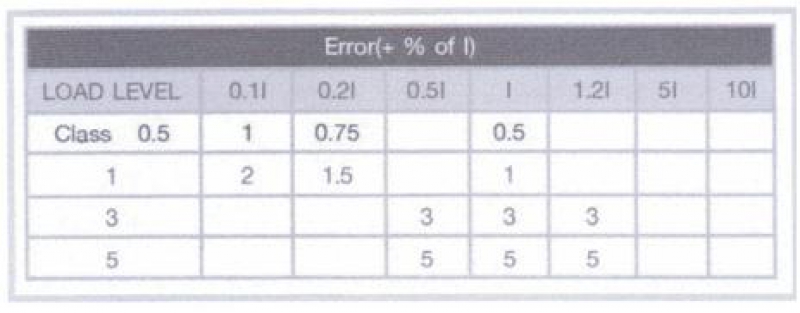

นั่นหมายความว่า หาก CT 100/5 ก็ควรใช้ที่ 100A จะดีทีสุด แต่หากว่าไม่ได้ใช้งานตามนั้น ค่า accuracy ก็จะเพี้ยนเปลี่ยนไปตามตารางต่อไปนี้

จากตารางยกตัวอย่างประกอบได้ว่า

หากเลือกใช้ CT: Class 0.5 , 100/5A

กรณีใช้ที่พิกัด 100% (100A) > ค่า accuracy จะยังคงเป็น 0.5 เท่าเดิม

กรณีใช้ที่พิกัด 20% (20A) > ค่า accuracy จะเปลี่ยนเป็น 0.75

หากเรามี CT 100/5A แต่เราต้องการใช้กับกระแสเพียง 20A ก็ไม่ต้องลำบากไปหาซื้อ CT ใหม่ครับ

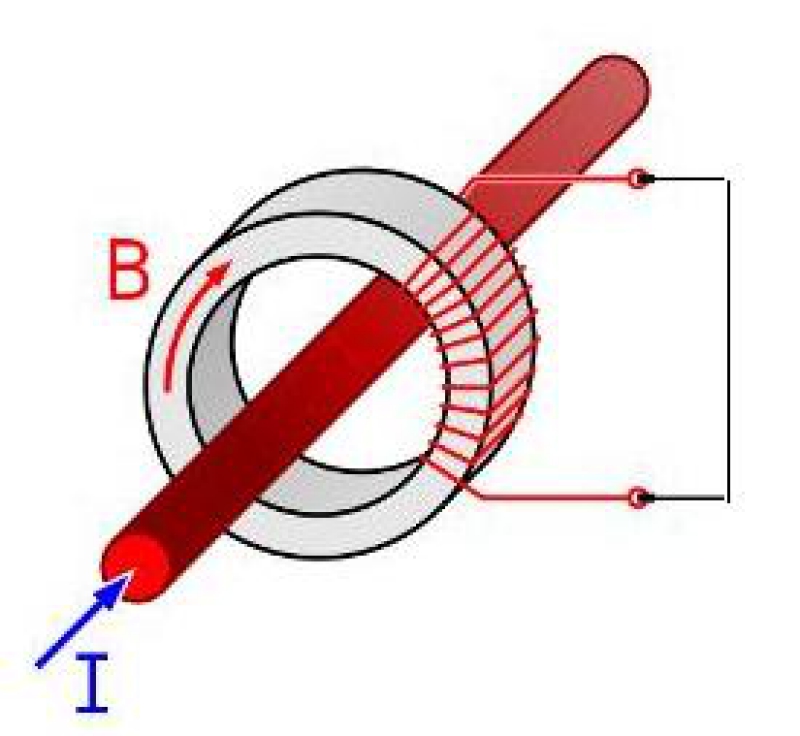

เพียงแค่พัน CT ที่ฝั่ง primary 100/20=5 รอบ เพียงเท่านั้น ก็สามารถใช้ CT ตัวเดิมได้โดยไม่ต้อง เสียเงินซื้อใหม่

และหากใช้กระแสค่าอื่นก็สามารถทำได้โดย

ค่ากระแสที่ต้องการวัด จำนวนรอบการพัน

!!!! ข้อควรระวัง !!!!

เมื่อต่อ CT แต่ไม่มีโหลด จะต้องลัดวงจร หรือ ช๊อตเอาต์พุท ( ด้าน Seccondary ) ไว้ตลอดเวลา

เพื่อป้องกันไม่ให้ CT เสียหาย เนื่องจากจะเกิดทรานเซียนต์ ทำให้เกิดแรงดันสูงด้าน Seccondary

ทำให้ลวดเสียหาย แต่ถ้าเราช๊อตเอาท์พุต กระแสสูงสุดก็จะไม่เกิน 5 A ( กระแสบัส / Ratio )
