วันนี้ผมมีความรู้เรื่องหน้าแปลน “Flange” มาฝาก มาตรฐานหน้าแปลนก็คล้ายกับเรื่องเกลียว ประเทศมหาอำนาจ ต่างก็อยากมีมาตรฐานเป็นของตัวเองเพื่อให้ประเทศอื่นๆยอมรับ จะแบ่งได้เป็น 3 ค่ายใหญ่ๆ 1.ANSI (อเมริกา) 2.DIN เยอรมัน(ยุโรป) 3.JIS ญี่ปุ่น(เอเชีย) เวลาเรียกชื่อรุ่นจะเป็นดังนี้ รุ่นANSI เช่น ANSI 150 รุ่นDIN เช่น DN10 PN16 รุ่นJIS เช่น JIS10K ซึ่งแต่ละมาตรฐานจะแตกต่างกันด้านขนาด
และการทนแรงดันไม่เท่ากัน ซึ่งแต่ละประเภท จะเป็นดังนี้

1.ANSI มี2ย่านความดันคือ ANSI150 กับ ANSI300 ANSI150สามารถทนแรงดันได้150PSI ANSI300ทนแรงดันได้300PSI ซึ่งชื่อรุ่นที่กล่าวมาจะตามมาด้วยขนาด(Dimension)เช่น ANSI150 ¾” ANSI300 1” เป็นต้น

2.DIN จะยกตัวอย่าง4ย่านความดันคือ PN6 PN10 PN16 PN40 อ่านค่าดังนี้ PN6 ทนแรงดันได้6bar PN10=10bar PN16=16 PN40=40bar
การเขียนรุ่นก็จะมีขนาด(Dimension)กำกับไว้ด้วย เช่น DN10(3/8”)PN6 DN25(1”)PN40 เป็นต้น

3.JIS หลายท่านจะคุ้นเคยกับมาตรฐานนี้ จะมีอยู่4ขนาดคือ JIS5K JIS10K JIS16K และJIS20K ทนแรงดันตามนี้ JIS5K=5Kgf/cm2 หรือ5bar JIS10K=10kgf/cm2หรือ10bar JIS16K=16kgf/cm2หรือ16bar สุดท้าย JIS20K=20Kgf/cm2หรือ20bar การเขียนรุ่นก็จะมีขนาด(Dimension)กำกับไว้ เช่น JIS10K 25A(1”) เป็นต้น

อย่าเพิ่งงงกันนะครับ ผมมีตารางสรุปมาให้เลย

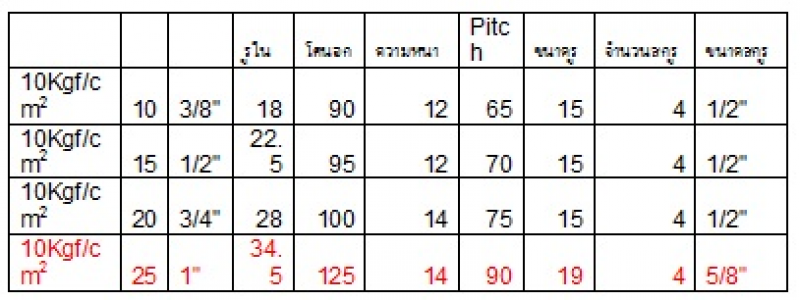

ตัวอย่างตาราง หน้าแปลน10k25a(1”)ก็จะมีบอกใว้หมด ทั้ง ความโต ความหนา จำนวนรู Pitch( คือระยะห่างระหว่างเซนเตอร์รู ถึง เซนเตอร์รู)
