เขียนโดย: พินิจ ติณชาติอารักษ์

ฝ่ายขายสำนักงานใหญ่

สวัสดีครับวันนี้ผมจะมานำเสนอ Temp Controller ที่สามารถ ควบคุม อุณหภูมิ ที่ 100 C ให้อุณภูมิค่อยๆ ขึ้น นาทีละ 2.5 C ในเวลา 30 นาทีครับ

ซึ่งก็จะมี รุ่น SFN48-M-RRN-N ของ ยี่ห้อ SIGMA สินค้ารุ่นนี้ มีฟังก์ชั่น Ramp ที่สามารถ ตั้งค่า ให้ตัว Temp Controller ควบคุม อุณภูมิ ให้ค่อยๆขึ้น ตามที่เราต้องการได้

ฟังก์ชั่น Ramp หลายๆท่าน คงจะรู้หลักการทำงานของฟังก์ชั่นนี้ดี แต่ก็อาจจะยังมี บางท่านที่ยังไม่รู้ว่าฟังก์นี้ทำงานยังไง ลองมาดูว่า ฟังก์ชั่น Ramp มีหลัการทำงานอย่างไร และ มีของยี่ห้อไหนบ้าง

- การควบคุมแบบความชัน (Ramp) คือ การกำหนดอัตราการเพิ่มอุณหภูมิ ต่อ เวลา (องศา/นาที หรือ องศา/ชั่วโมง) จนถึงค่าที่ต้องการแล้วจึงลี้ยงอุณหภูมิคงที่ เพื่อป้องกันการเพิ่ม หรือ ลดอุณหภูมิที่เร็วเกินไป ซึ่งอาจเกิดผลเสียต่อชิ้นงานบางประเภทได้ โดยให้อุณหภูมิ ค่อยๆเพิ่มขึ้น ( Soft Start )

สำหรับ การ ตั้งค่า SFN48-M-RRN-N

-ตั้งค่า SP1 =100 (ค่า Set Piont)

-ตั้งค่า rAmP = minr (เลือกหน่วย นาที)

-ตั้งค่า rr= 2.5 (ค่า Ramp rate )

หมายเหตุ : rr คือ Ramp rate = (100-25)/30 = 2.5

( 25 = อุณหภูมิห้อง )

ตัว Temp Controller ที่มี ฟังก์ชั่น Ramp ที่มีจำหน่ายอยู่หลักมี 2 ยี่ห้อ 1. ยี่ห้อ SIGMA มีอยู่ 5 ขนาด

ขนาด 48 X24 MM : รุ่น SX42 , SX42

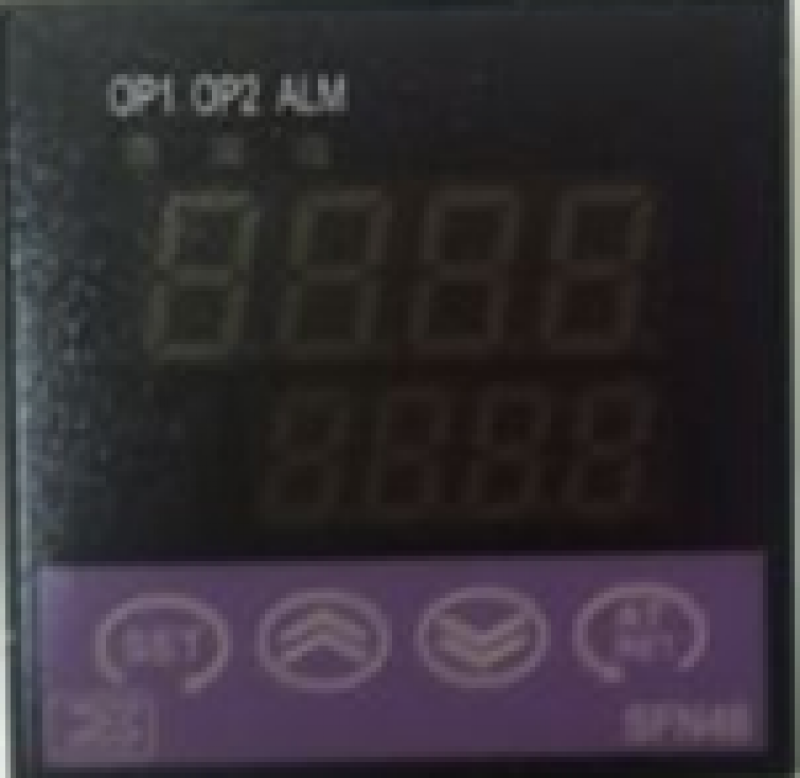

ขนาด 48 X48 MM : รุ่น SFN48 , SX48

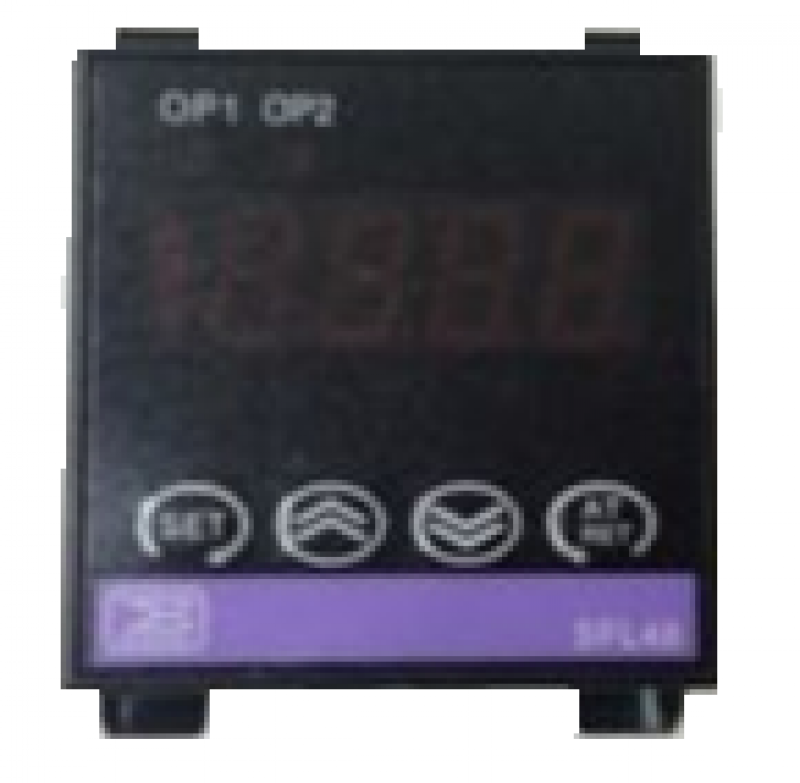

ขนาด 48 X48 MM : รุ่น SFN48 , SFL48

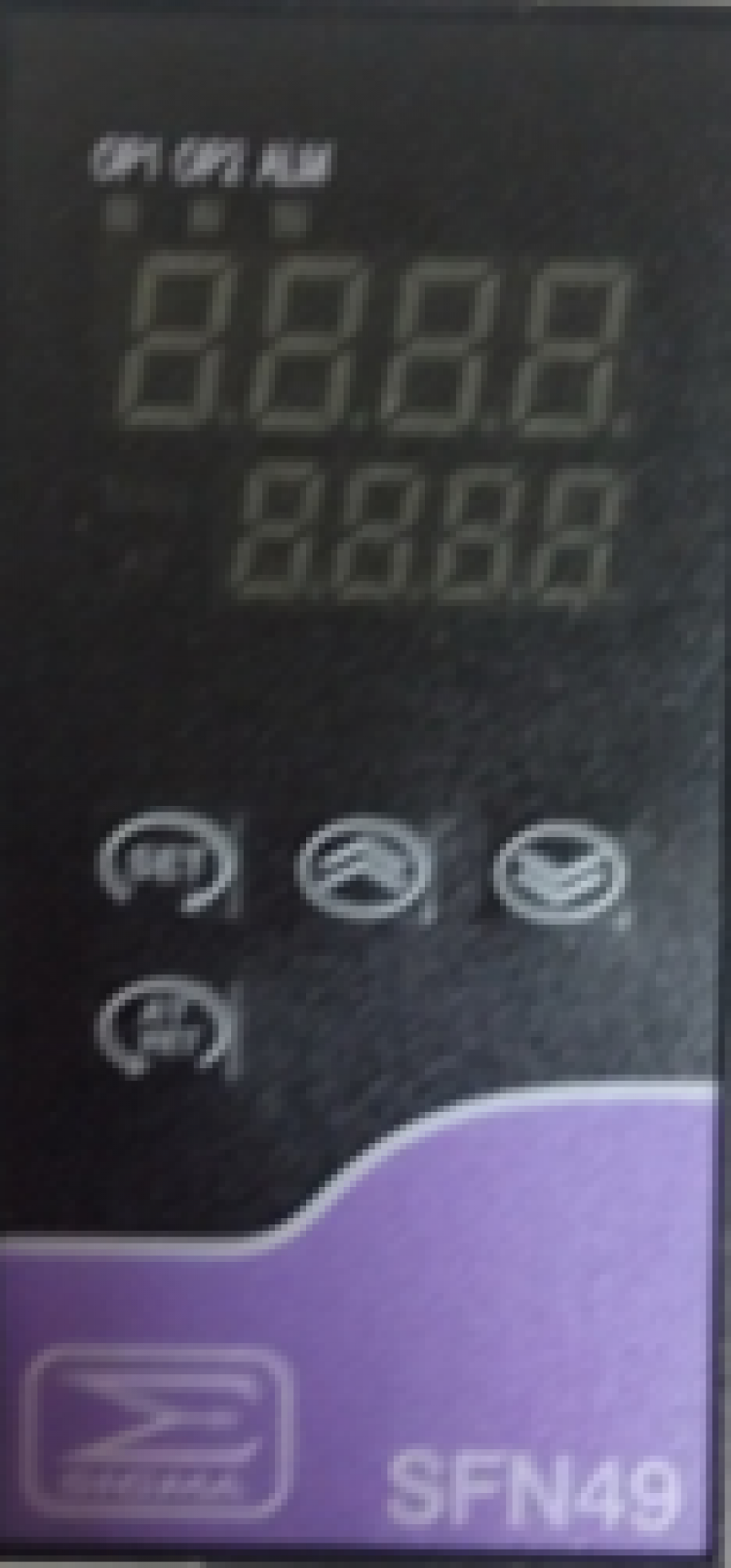

ขนาด 48 X96 MM : รุ่น SFN49

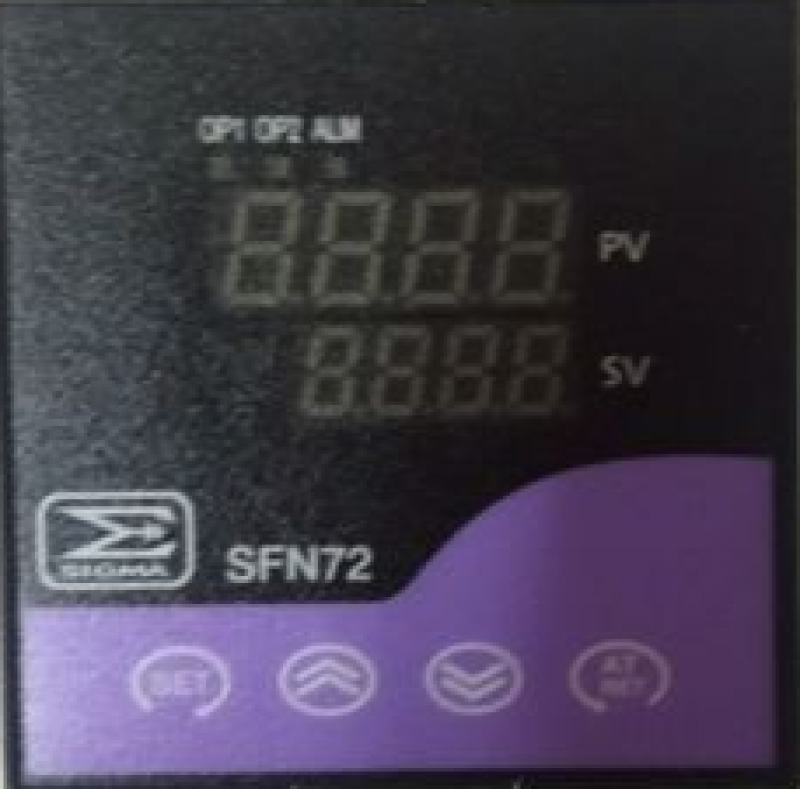

ขนาด 72 X72 MM : รุ่น SFN72

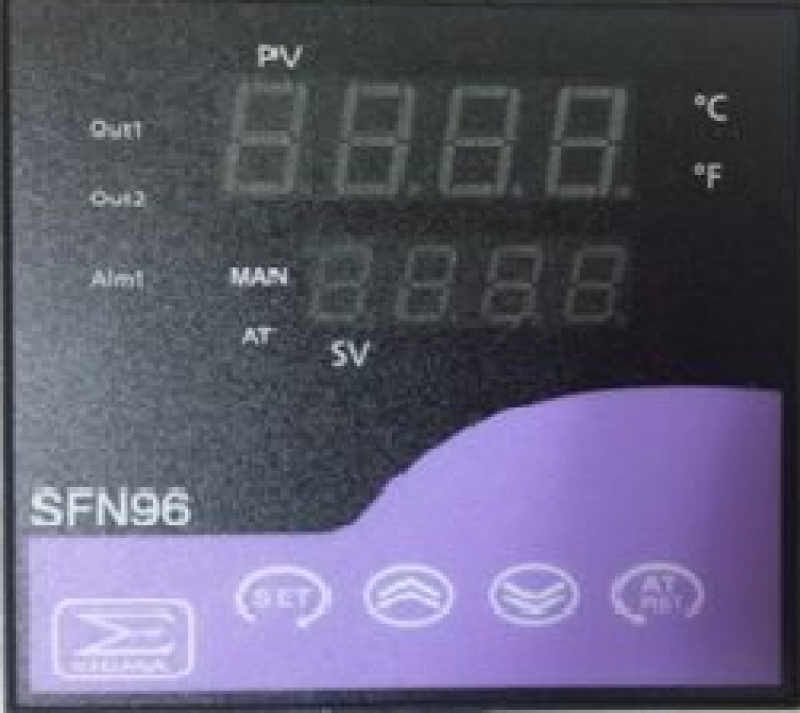

ขนาด 96 X96 MM : รุ่น SFN49

2. ยี่ห้อ SHIMAX มีขนาดเดียว

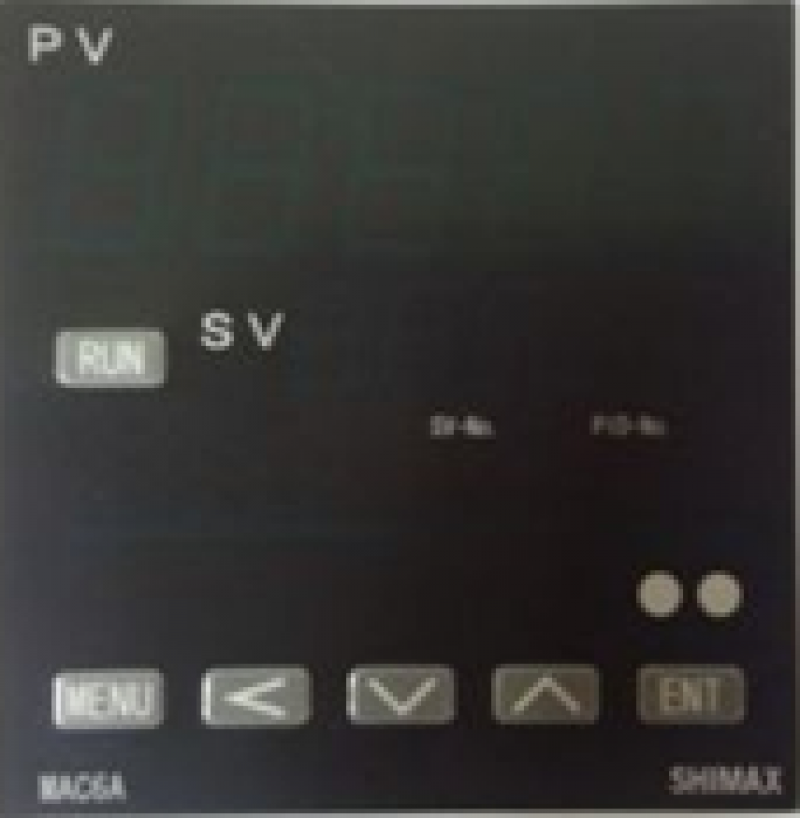

ขนาด 96 X96 MM : รุ่น MAC6A

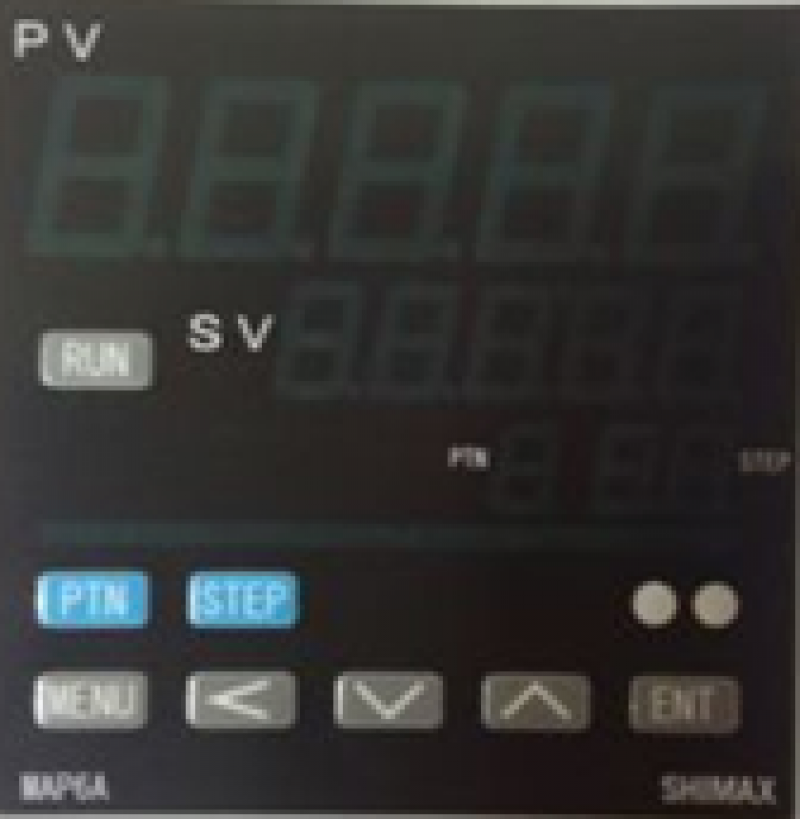

ขนาด 96 X96 MM : รุ่น MAP6A
