สวัสดีครับทุกท่าน เมื่อเราต้องการใช้เครื่องป้องกัน กระแสเกินแล้วตัดการใช้งาน นั้น เราจะนึกถึง CT : Current Transformer เคยเล่าไปแล้วครับ CT มีสัญญาณเอาต์พุตหลายรูปแบบ เช่น 1A, 5A, 333mA, 0.4-4Vp, 2V เป็นต้น ในที่นี้คือ รุ่น MI20 มีเอาต์พุตเป็น 0.4-4Vp นะครับ

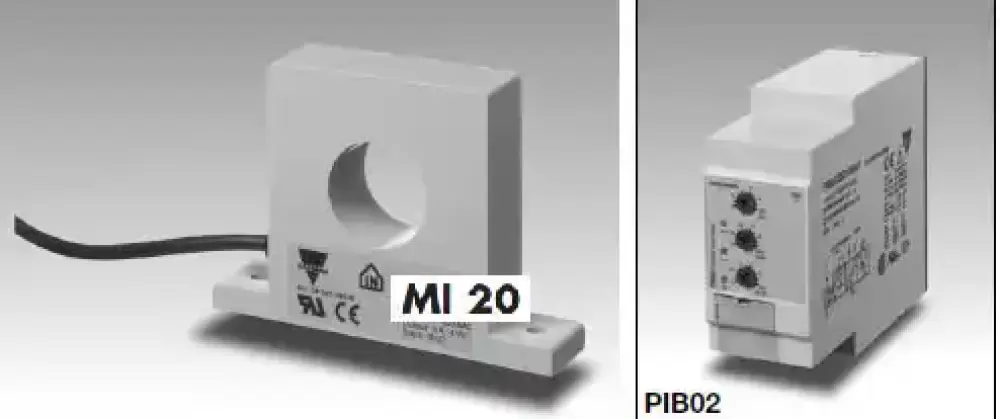

รูปที่ 1 :  ลักษณะโดยรวมของ MI20 และ PIB 02

การนำต่อสายรุ่น MI20 ใช้งาน กับ PIB02 ต้องต่อเข้าที่ ขา 5 กับ ขา 7 และ ปรับ Dip SW.1 ให้รับสัญญาณเป็น 0.4-4 Vp ด้วยนะครับ ถ้าไม่ปรับจะตรวจเช็คกระแส Over Current ไม่ตรงได้

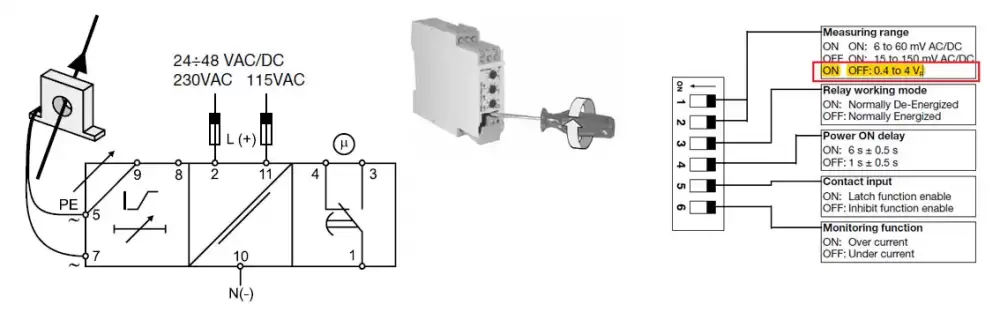

รูปที่ 2 : ไดอะแกรมการต่อสาย MI20 กับ PIB02

สรุปข้อดี คือ

1. รู้ชนิด เอาต์พุต ของ CT เช่น  1A, 5A, 333mA, 0.4-4Vp, 2V
2. รู้การปรับ Dip SW. ว่าต้องเลือกช่วงชนิดอินพุต ทุกครั้งที่ต่อสายใช้งาน
