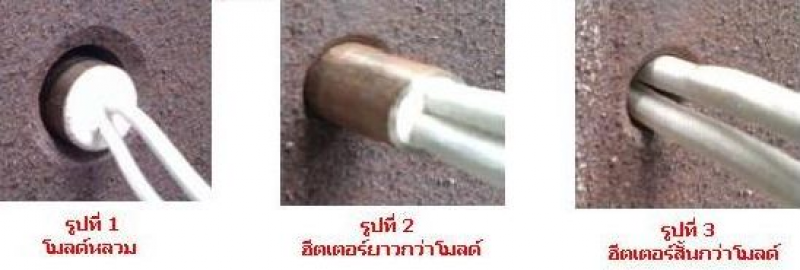

รูปที่ 1 โมลด์หลวม

จะทำให้ตัวฮีตเตอร์ ไม่สามารถระบายความร้อนออกจากตัวมันได้เต็มที่ จึงทำให้ฮีตเตอร์เผาตัวมันเองจนขาด

รูปที่ 2 ฮีตเตอร์ยาวกว่าโมลด์

จะทำให้ตัวฮีตเตอร์ระบายความร้อนออกจากตัวมันไม่เท่ากัน ส่วนหนึ่งระบายความร้อนกับโมลด์(โลหะ) อีกส่วนหนึ่งระบายความร้อนกับอากาศ(ส่วนที่โผล่ออกมานอกโมลด์) จะทำให้ฮีตเตอร์ขาดเหมือนกับกรณีรูปที่ 1

รูปที่ 3 ฮีตเตอร์สั้นกว่าโมลด์

จากรูปเคยมีกรณีที่ลูกค้าพบว่าสายทนความร้อนไหม้ เมื่อดูหน้างาน พบว่าติดตั้งฮีตเตอร์ตามรูปที่ 3 ซึ่งสายทนความร้อนเข้าไปในโมลด์ จึงทำให้สายไหม้ เพราะอุณหภูมิของโมลด์สูงกว่าสเปคของสายที่ทนได้(สายทนความร้อนประมาณ200ºC)

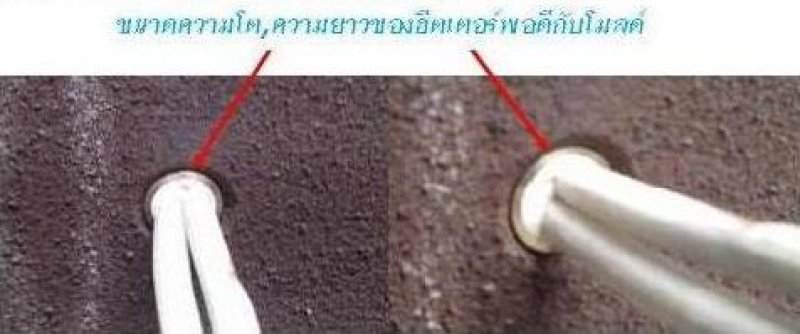

การติดตั้ง Cartridge Heater แบบถูกวิธี

จากรูปถ้าตัวฮีตเตอร์มีขนาดความโต,ความยาวพอดีกับโมลด์ ก็จะทำให้

1.ฮีตเตอร์สามารถระบายความร้อนออกจากตัวมันได้อย่างเต็มประสิทธิภาพ

2.สายทนความร้อนจะไม่ไหม้และขาดง่าย

สรุป ถ้าติดตั้งฮีตเตอร์ได้อย่างถูกต้องตามรูป อายุการใช้งานฮีตเตอร์ก็จะยาวนานยิ่งขึ้น
