สวัสดีค่ะ หลายท่านมีความจำเป็นต้องใช้ Timer ในการตั้งค่า Delay On หรือ Delay Off กันบ่อยๆในงานอุตสาหกรรม บ่อยครั้งก็ใช้รุ่นที่มีฟังก์ชั่นเยอะแยะ ตั้งค่ายาก กว่าจะตั้งได้ก็เสียเวลาเยอะ วันนี้เรามารู้จักวิธีการใช้งานตัว Timer แบบง่ายๆกันเลยค่ะ เป็นรุ่น DCB01CM24 ของ CARLO GAVAZZI จากอิตาลี ซึ่งการใช้งานก็ไม่ได้ยากอย่างที่คิดเลย เราเริ่มไปเรียนรู้กันได้เลยค่ะ

การต่อใช้งาน
ต่อแหล่งจ่ายไฟเลี้ยงที่ ช่อง A1 และ A2 พร้อมทั้งต่อ Output relay

การตั้งค่าฟังก์ชั่น ช่วงเวลาทำงาน และการหน่วงเวลา

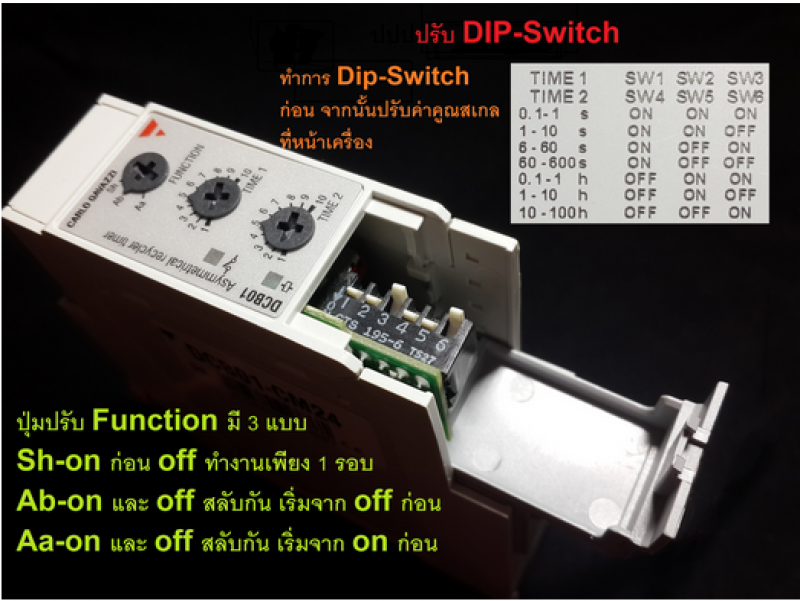

เลือกเวลาที่ต้องการใช้งานโดยการเลือก Dip switch ตามภาพที่ 1 จากนั้นเลือก ฟังก์ชันการทำงานที่ต้องการจากปุ่มฟังชั่น (ปุ่มบนสุด)

ซึ่งสามารถเลือกใช้งานได้ 3 ฟังก์ชัน Aa, Ab และ Sh โดยที่
ฟังก์ชันการทำงานแบบ Aa คือ Timer จะ Switch on และ off สลับกันไป โดยจะเริ่มทำงานจาก Switch on ก่อน
ฟังก์ชันการทำงานแบบ Ab คือ Timer จะ Switch on และ off สลับกันไป โดยจะเริ่มทำงานจาก Switch off ก่อน
ฟังก์ชันการทำงานแบบ Sh คือ Timer จะทำการ Switch on และ off เพียง 1 วงรอบเท่านั้นโดยเริ่มทำงานจาก Switch off

หมายเหตุ : กรณีที่ Timer on ไฟ LED จะติดค้าง(ไฟสีส้ม)

กรณีที่ Timer off ไฟ LED จะติดแบบกระพริบ(ไฟสีส้ม)
กรณีที่ใช้ Function Sh จะทำงาน off ก่อน on หลังจากนั้นก็ off จะพบว่า LED จะดับ(ไฟสีส้มดับ)
ปรับค่าสเกลเวลาโดยจะมีค่าในช่วง 1-10 ของช่วงเวลาที่ เลือกจาก Dip switch ไว้ก่อนหน้านี้ แล้ว

การเริ่มต้นทำงาน/การปรับ ค่า/ข้อควรระวัง

เช็คสายไฟทั้งหมดว่าต่อถูกต้องแล้ว จากนั้นจ่ายไฟให้กับ Timer จะสังเกตเห็นไฟสีเขียวจาก หลอด LED ที่ตัว Timer สว่างขึ้น

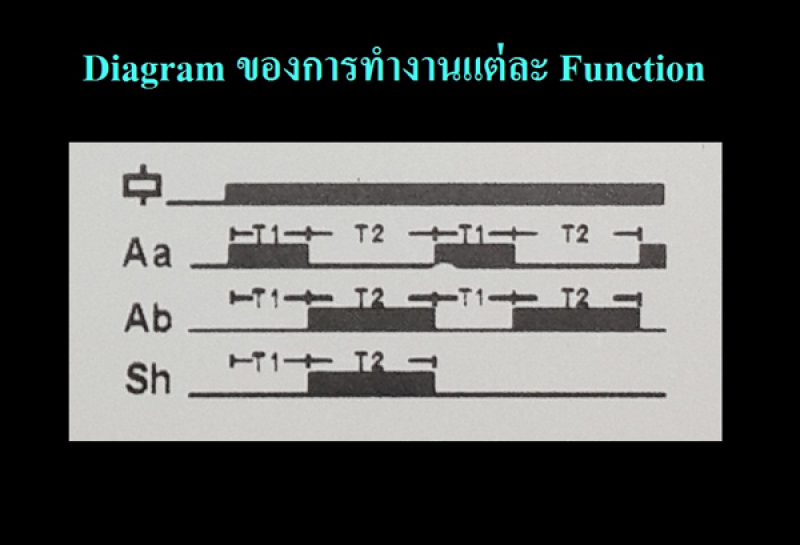

การทำงานของ Timer ขึ้นอยู่กับฟังก์ชันที่ ได้เลือกไว้ก่อนหน้านี้ โดยแผนภาพแสดงการทำงานของ Timer ในแต่ละฟังก์ชันได้แสดง ไว้ที่ด้านข้างของตัวเครื่อง
