สวัสดีทุกท่านครับ วันนี้ผมจะมาแชร์ข้อมูลเกียวกับการใช้งาน Digital Input ของ Temp Control ที่หลายๆท่านอาจเคยใช้กันอยู่ และอาจสงสัยว่าฟังก์ชั่น Digital Input นี้คืออะไรนะ ทำไมบางตัวมี บางตัวไม่มี มันทำอะไรได้บ้าง วันนี้มีคำตอบมาฝากกันครับ

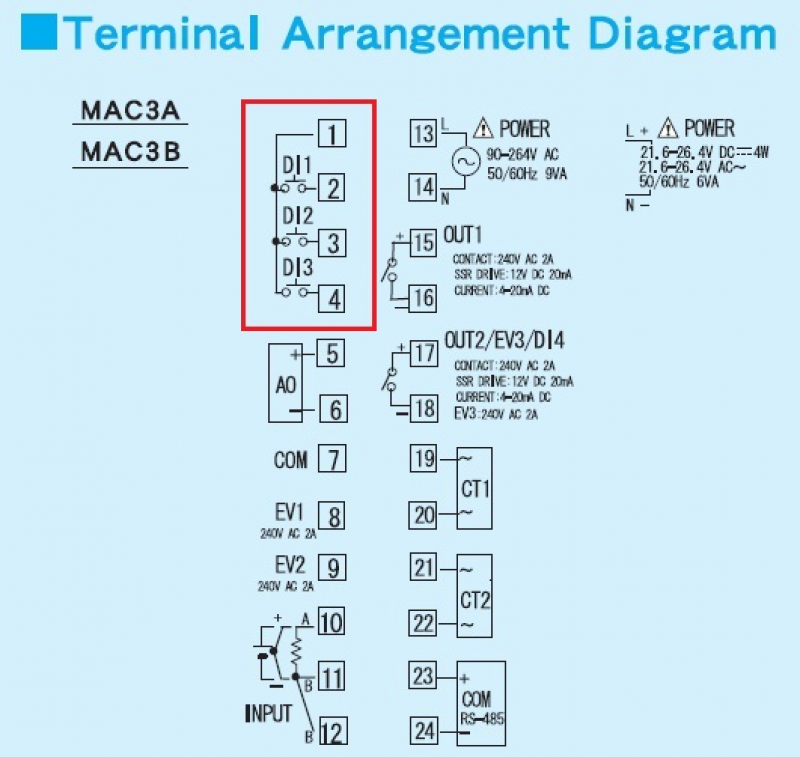

เบื้องต้น Digital Input เป็นฟังก์ชั่นเสริมของ Temp Control นะครับ นั่นคือจะมีหรือไม่มีก็ได้ ไม่ได้เกี่ยวกับการควบคุมหลักของตัวเครื่อง แต่หากมี จะช่วยให้ผู้ใช้งานสะดวกสบายขึ้นได้อีกมาก จึงน่าจะดีที่เราจะรู้ไว้สักหน่อยว่ามันทำอะไรได้บ้าง ช่วยลดเวลาเราได้อย่างไร หลักการทำงานของ Digital Input คือ จะต้องมีสัญญาณมาทริกที่ขา Digital Input แล้ว Temp Control ก็จะทำงานบางอย่างได้ตามที่เราต้องการ ขอยกตัวอย่าง Temp Control ยี่ห้อ Shimax นะครับ Diagram การต่อสายจะเป็นดังนี้




จากรูปจะเห็นว่ามี Digital Input (เรียกย่อๆว่า DI) อยู่ 3 ชุด คือขา 2, 3, 4 เป็นขาที่จะรับสัญญาณทริก โดยขา 1 เป็นขา Common ซึ่งของ Shimax ผู้ใช้งานจะไม่ต้องไปหาสัญญาณไฟจากแหล่งอื่นมาทริกนะครับ สามารถใช้ขา 1 Jump เข้ากับขา 2 (DI1) หรือขา 1 กับขา 3 (DI2) และขา 1 กับขา 4 (DI3) ได้เลย ** อันนี้แต่ละยี่ห้ออาจไม่เหมือนกัน หากยี่ห้อใดไม่มีขา Common มาให้ ก็แค่หา Power Supply 5V, 12 V (ตามสเปคขา DI) จากภายนอกมาทริกครับ **

แล้ว Digital Input สามารถใช้สั่งงานอะไรได้บ้างล่ะ?

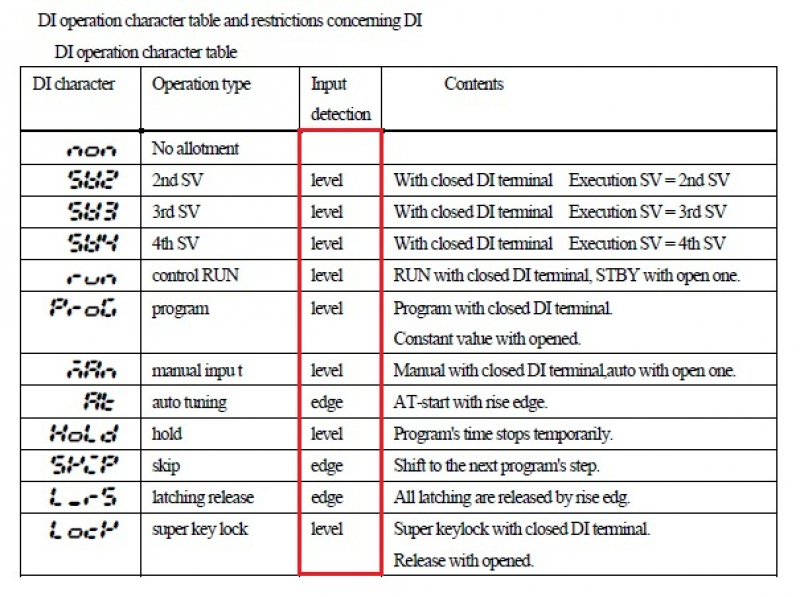

ตามตารางที่อยู่ด้านล่างนี้เลยครับ สามาารถทำได้หลายอย่างมาก ยกตัวอย่าง เช่น
ใช้ DI1 เป็น Switch สั่งเปลี่ยนจาก Set point ที่ใช้อยู่เป็น Set point ที่ 2 (SV2)
ใช้ DI2 เป็น Switch สั่งเปลี่ยนจาก Mode ไม่ทำงานให้เป็น RUN เครื่อง (run)
ใช้ DI3 เป็น Switch สั่งให้ทำ Auto Tuning (At) เมื่อพบว่าค่า PID ที่ใช้อยู่ยังไม่เสถียรพอ

ข้อสังเกตุ : ในบล็อกสีแดงจะบอกถึง ลักษณะของสัญญาณที่จะทริก โดยอธิบายได้ตามนี้

Level : กดค้าง หมายถึง สัญญาณต้องคงสภาวะทริกอยู่ตลอดเวลา หรือถ้าเป็น Switch ก็ต้อง ON ค้างตลอด
Edge : กดแล้วปล่อย หมายถึง สัญญาณไม่จำเป็นต้องคงสภาวะทริกอยู่ตลอดเวลา หรือถ้าเป็น Switch ก็แค่ ON แล้ว OFF ไปได้เลย

ฉะนั้น จากตัวอย่างข้างบน DI1 สวิตช์ที่เหมาะสม ควรเป็นแบบ กดติด-กดดับ
DI2 สวิตช์ที่เหมาะสม ควรเป็นแบบ กดติด-กดดับ
DI3 สวิตช์ที่เหมาะสม ควรเป็นแบบ กดติด-ปล่อยดับ

ทั้งหมดนี้น่าจะทำให้เข้าใจการทำงานของ Digital Input ได้มากขึ้น อย่างไรหากมีข้อสงสัยหรืออยากทดลองใช้จริงหน้างาน เรียกใช้บริการ TIC ได้ตลอดครับ
