เขียนโดย : Service Engineer

สวัสดีครับทุกท่าน บ่อยครั้งที่เราต้องเกี่ยวข้องกับระบบไฟฟ้า ไม่ว่าเป็น ตู้คอนโทรล, Power Meter ไปจนถึงระบบ Energy Meter ซึ่งอุปกรณ์ตัวหนึ่งที่เราจะต้องเกี่ยวข้องด้วยเสมอคือ Current Transformer(CT) ซึ่งปัญหาหนึ่งที่อาจเกิดขึ้นได้โดยที่เราไม่ทันรู้ตัว คือการต่อ CT ผิดขั้วครับ

ขออนุญาตยกตัวอย่างว่าเราต่อ CT กับตัว Energy Meter ของ Carlo Gavazzi รุ่น WM14-96 ละกันนะครับ หลังการติดตั้ง หากเราต่อ CT ผิดขั้ว อาจทำให้มีอาการต่างๆ ดังนี้

1. Watt Demand ไม่แสดงเมื่อถึงเวลาที่กำหนด
2. ค่ากระแสอ่านออกบ้างไม่ออกบ้าง หรือแสดงแค่บางเฟส
3. ค่า kw, kva, kvar อ่านค่าเพี้ยน

ซึ่งอาการที่กล่าวมาเราสามารถพบได้จากการต่อ CT ผิด ซึ่งต้องมาตรวจเช็ค CT ดังนี้

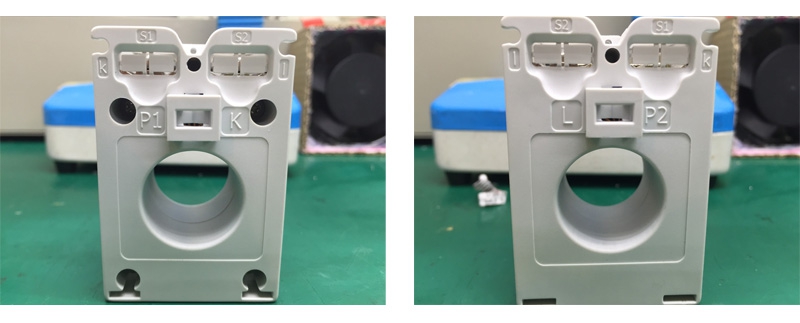

1. ตรวจขั้วที่สายลอดผ่าน
ตามปกติแล้ว CT จะมีช่องที่สายลอดผ่านเพื่อเหนี่ยวนำกระแสออกไปแสดงค่า ซึ่งจะมีขั้วดังนี้
1.1. ขั้ว P1 หรือ K เป็นขั้วที่กระแสมี ทิศทาง "ไหลเข้า" CT
1.2. ขั้ว P2 หรือ L เป็นขั้วที่กระแสมี ทิศทาง "ไหลออก" CT
2. ตรวจขั้วที่ต่อเข้ามิเตอร์
2.1. ขั้ว S1 หรือ k เป็นขั้วที่กระแสมี ทิศทาง "ไหลเข้า" มิเตอร์
2.2. ขั้ว S2 หรือ l เป็นขั้วที่กระแสมี ทิศทาง "ไหลออก" มิเตอร์

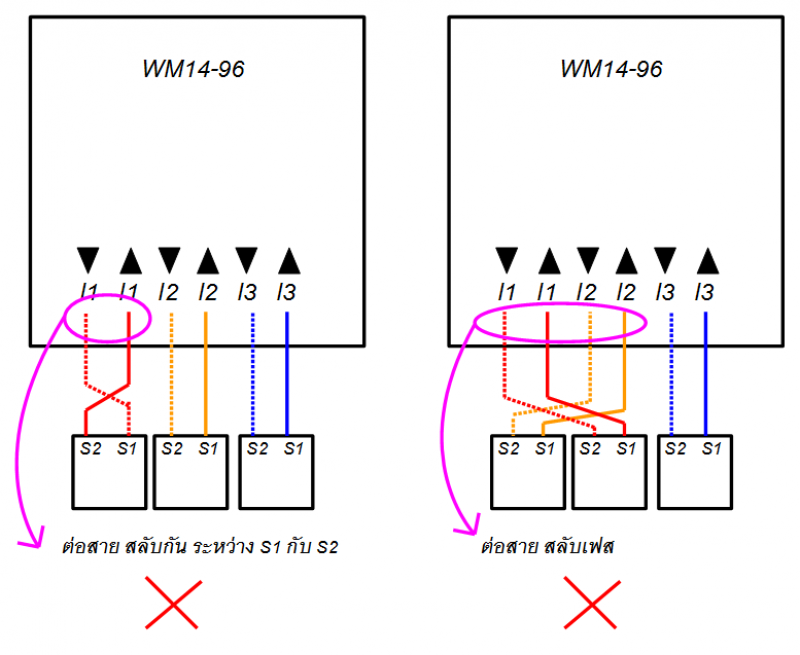

รูป : แสดงการต่อ Ct ที่ถูก และ ผิด

เป็นเรื่องเล็กๆที่อาจส่งผลใหญ่โตได้นะครับ อย่ามองข้ามไป หวังว่าจะเป็นประโยชน์ต่อทุกท่านไม่มากก็น้อยนะครับ หากสงสัยเพิ่มเติมอย่างไร ติดต่อ TIC ได้ทุกเมื่อ ยินดีให้บริการครับ
