อัตราการไหลของลม (Air Flow) มีลักษณะอย่างไรนะ ?

อัตราการไหลของลม (Air Flow) มีลักษณะอย่างไรนะ ?

17 กรกฎาคม 2561


เรียบเรียงโดย : นาธาร จันทรสุริ

ฝ่ายขายสาขาชลบุรี

สวัสดีครับทุกท่าน วันนี้ผมจะมากล่าวถึงลักษณะอัตราการไหลของลม (Air Flow) ครับ หลาย ๆ ท่านอาจเคยสงสัยว่าลักษณะอัตราการไหลของลม (Air Flow) มีไว้สำหรับการวัดลมแบบไหน ตามมาดูกันเลยครับว่าลักษณะการทำงานเป็นอย่างไรบ้าง

Air Flow คือ อัตราส่วนระหว่างปริมาตรของลมที่ไหลผ่านต่อหนึ่งหน่วยเวลา การวัดลักษณะนี้มีไว้สำหรับการวัดกับแหล่งกำเนิดลม เช่น ท่อแอร์ เป็นต้น

ค่าอัตราการไหลแบ่งเป็น 2 หน่วยคือ
- CFM (Cubic feet per minute, ft3/min) หรือลูกบาศก์ฟุตต่อนาที ต้องหาพื้นที่หน้าตัดในหน่วยตารางฟุต
- CMM (Cubic meters per minute, m3/min) หรือลูกบาศก์เมตรต่อนาที ต้องหาค่าพื้นที่หน้าตัดในหน่วยตารางเมตร

สมการคำนวณของทั้ง 2 หน่วยมีดังนี้

CFM : cubic feet per minute
CMM : cubic meters per minute

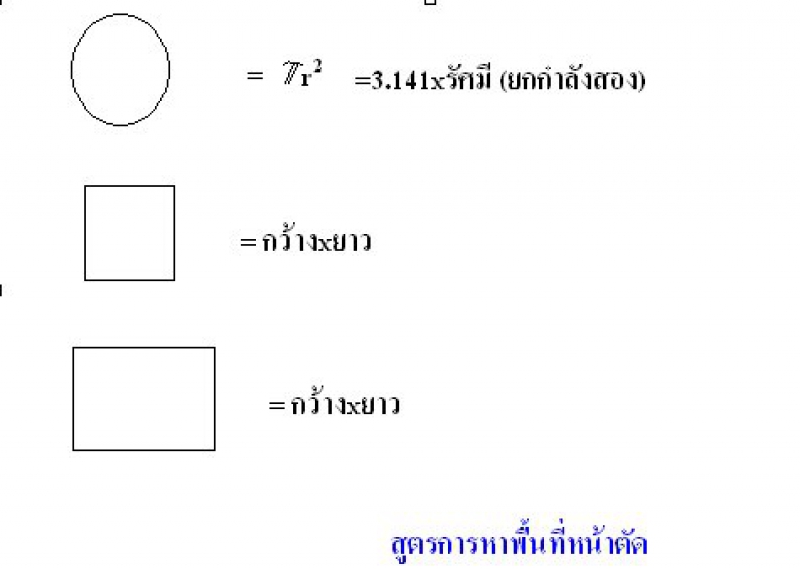

ส่วนใหญ่ในท่อแอร์หรือท่อลมก็จะมีรูปร่างอยู่ประมาณ 3 แบบ คือ 1.ท่อกลม 2.ท่อสี่เหลี่ยมจตุรัส 3.ท่อสี่เหลี่ยมผืนผ้าซึ่ง Area ในสูตร คือพื้นที่หน้าตัดของท่อ ซึ่งสูตรการหาพื้นที่หน้าตัดจะได้ตามรูปเลยครับ


ตัวอย่าง
ท่อลมเป็นแบบกลมมีขนาดท่อโต 4 นิ้ว เมื่อวัดความเร็วลมได้ที่ 150 ft/min อยากทราบปริมาณลม เป็นหน่วย CFM

จากตัวอย่างต้องแปลงขนาดท่อจากนิ้วไปเป็นฟุตก่อน คือ 4 นิ้ว = 0.33 ft ดังนั้น รัศมีจะ = 0.165 ft

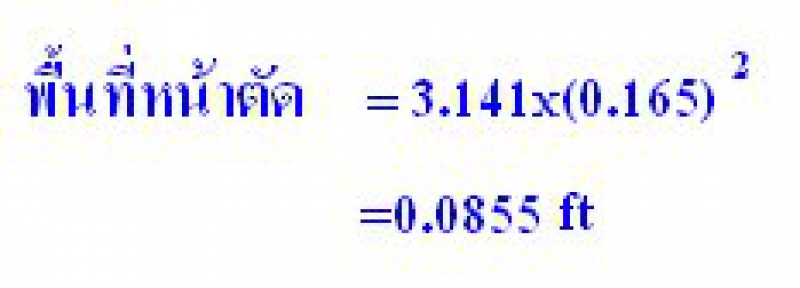

หาพื้นที่หน้าตัดของวงกลม จากสูตรจะได้

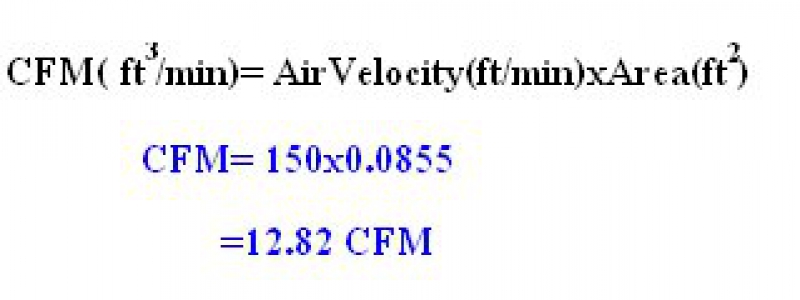

จากนั้นนำมาคำนวณหาค่า CFM จากสูตรจะได้




จะเห็นได้ว่าการคำนวณนั้นไม่ได้ยุ่งยากเลย ขอแค่เราทราบขนาดและรูปร่างของท่อลมที่จะนำไปคำนวณ หากยังไม่เข้าใจในส่วนของการคำนวณ ติดต่อสอบถาม TIC ได้เลยครับ บริการฟรีครับ
