Energy Meter WM14 – 96 ใช้งานกับ Program Smart TIC soft ผ่าน LAN อย่างไรกันนะ?

เขียนโดย : Technical Engineer

สวัสดีครับ วันนี้ผมจะมาแนะนำการต่อใช้งาน Energy meter รุ่น WM14 – 96 ผ่าน PC – E เพื่อโชว์ค่าบน Program Smart TIC soft มาดูกันเลย ครับ

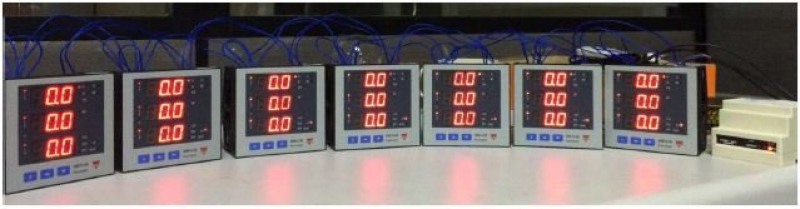

1. จากภาพด้านบน เราได้ทำการต่อ Energy meter รุ่น WM14 – 96 จำนวน 7 ตัว เข้ากับ PC – E เพื่อแปลง Port RS – 485 จาก Energy meter เป็น Port RJ – 45 แล้ว ต่อเข้า PC

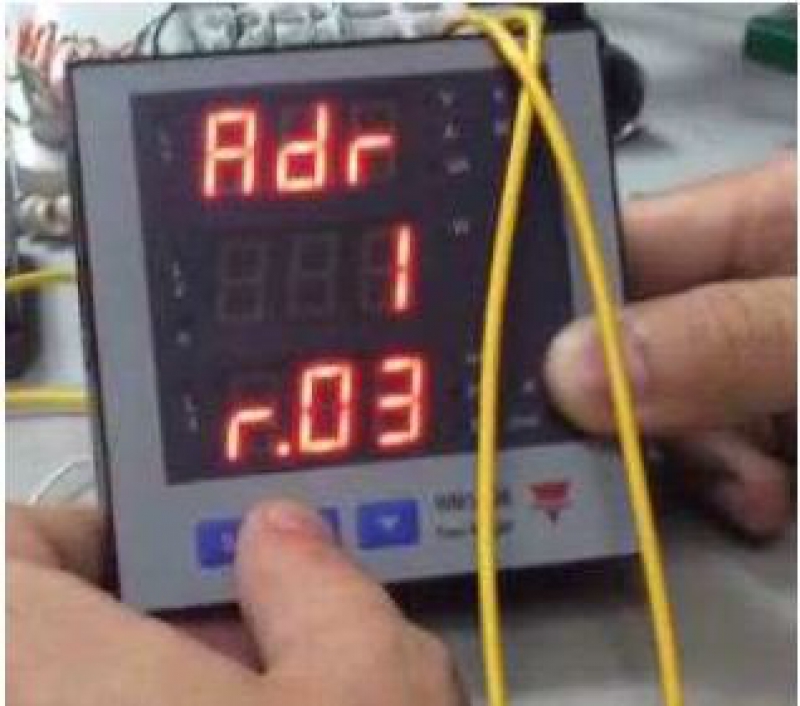

2. จากนั้นทำการตั้งค่า Address ของ WM14 – 96 แต่ละตัว เรียงจาก1 – 7

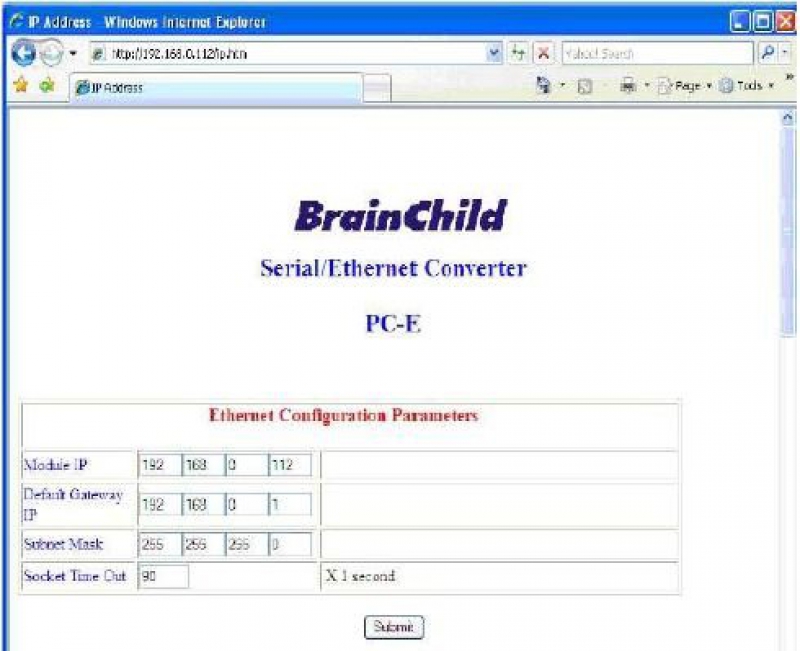

3. แล้วทำการ set ค่า IP ของ PC – E เป็น 192.168.0.112 (ใช้ค่า default ของ PC – E)

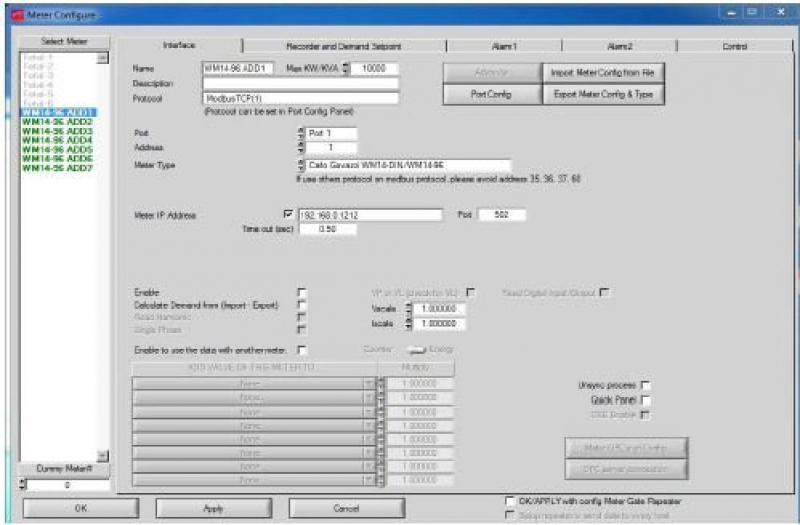

4. ใช้ Smart TIC hardLock เพื่อให้ Program สามารถสื่อสารกับ Energy meterได้ 7 ตัว ตั้งค่า address ตาม WM14 – 96 แต่ละตัว Meter Type เป็น Carlo Gavazzi WM14 – DIN/WM14 - 96เลือกเครื่องหมายถูกที่ Meter IP Address แล้วใส่ค่าตาม IP ของ PC – E (ใช้เป็น 192.168.0.112) Port 502

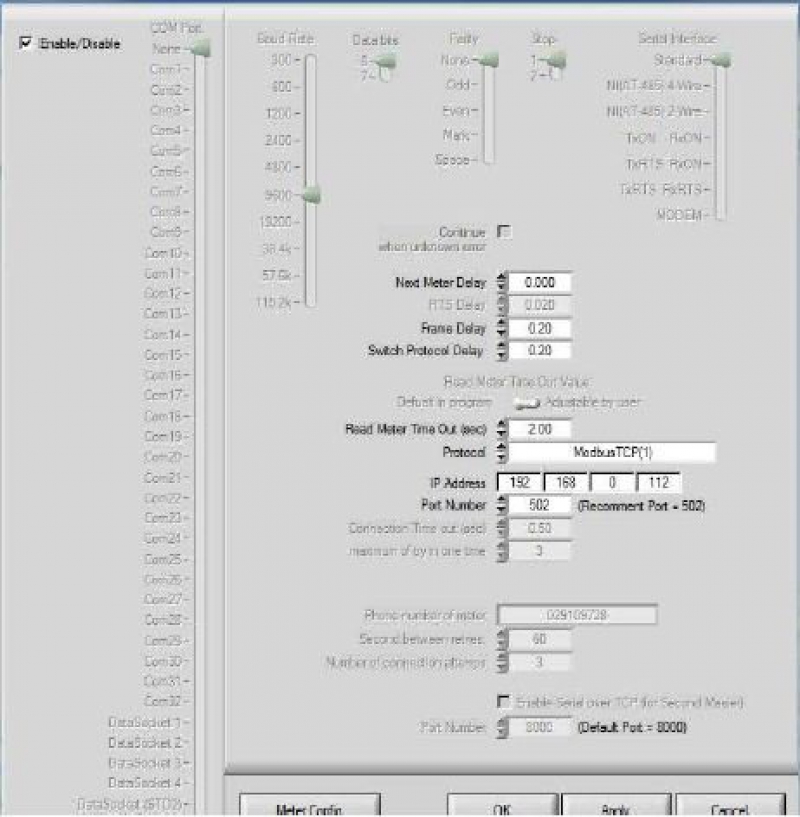

5. จากนั้นตั้งค่า Port config เลือกเครื่องหมายถูกที่ Enable / Disable แล้วเลือก Protocol เป็นแบบ Modbus TCP (1) IP address 192.168.0.112 Port number 502เพียงเท่านี้ก็เรียบร้อย สามารถโชว์ค่าของ Energy meterบน Smart TIC soft ได้แล้วครับ หากท่านใดมีข้อสงสัยประการสามารถติดต่อสอบถามเข้ามาได้ครับ พร้อมให้คำแนะนำปรึกษาฟรีครับ
