สวัสดีครับ วันนี้ผมจะพามาดูวิธีการต่อใช้งาน Temp Control รุ่นMAC3D – ICF – EN – NNN ยี่ห้อ SHIMAX ให้อ่านค่าจากตัววัดความชื้น รุ่น DPWC –110000 ยี่ห้อ CAREL

รายละเอียดอุปกรณ์
1. DPWC-110000 ยี่ห้อCAREL คือ ตัววัดความชื้น ย่านการใช้งาน 10-90 % RH เอาท์พุท 4 – 20 mA ไฟเลี้ยง24 VDC ดังรูปด้านที่ 1

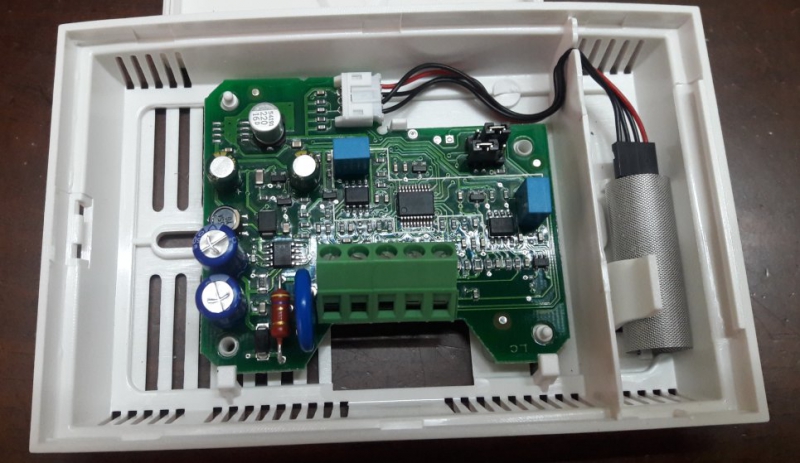

รูปที่ 1 รูปสินค้าถอดฝาปิดด้านหน้าออก

2. MAC3D – ICF – EN – NNN ยี่ห้อ SHIMAX คือ ตัวแสดงผลค่าความชื้น จาก DPWC –110000 โดย Input = 4 – 20 mA, 1 Relay Output, 2 Alarm Relay, Supply 220 VAC

3. SPD24601 ยี่ห้อ CARLOGAVAZZI คือ Switching Power Supply Input 220 VAC, Output 24 VDC / 2.5 Adc

วิธีการต่อสายใช้งานและการ SET PROGRAM ระหว่าง MAC3D – ICF – EN – NNN กับ DPWC –110000 และ SPD24601

ติดตั้ง JUMPER ตามรูปที่ 2

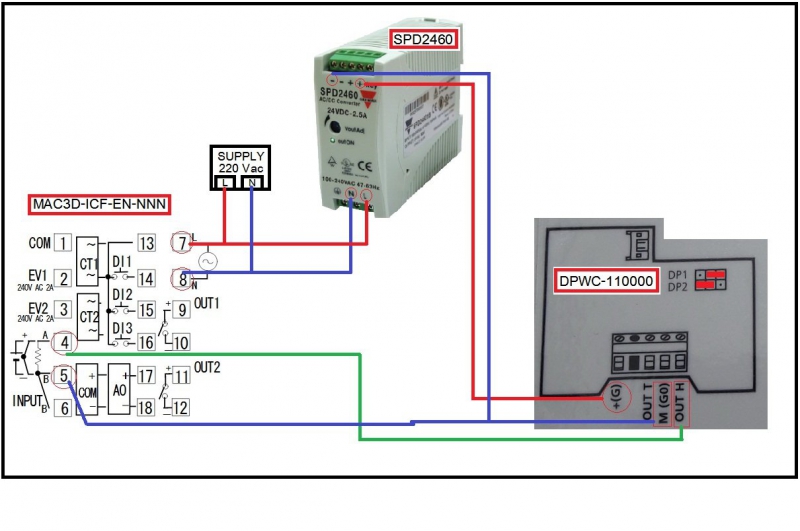

รูปที่ 2 Diagram การต่อสายติดตั้ง Jumper ที่สี่เหลี่ยมสีแดง

ที่โปรแกรม MAC3D – ICF – EN – NNN ทำการ SET Program ที่จำเป็นดังนี้

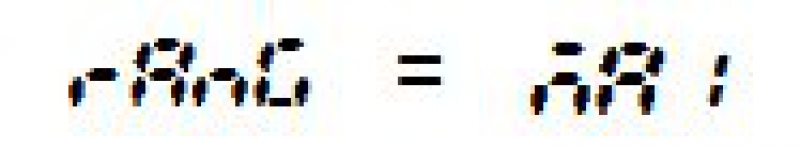

2.1 กำหนดให้รับสัญญาณอินพุท 4 – 20 mA เข้าที่ MODE 2 ที่ Parameter

2.2 กำหนดให้แสดงผล 0 – 100 % RH เข้าที่ MODE 1 ที่ Parameter


ส่วนค่าอื่น ๆ SET ตามต้องการ

การต่อสายใช้งาน ตามรูปที่ 3

รูปที่ 3 การต่อสายใช้งาน
