สวัสดีครับทุกท่านทำไมต้อง RTD PT100 แบบ 2สาย 3สาย 4สาย คืออะไร? ไปหาคำตอบกันครับ Resistance Temperature Detectors : RTD คือ อุปกรณ์วัดอุณหภูมิ ที่ใช้หลักการเปลี่ยนแปลงค่าความต้านทานของโลหะ ซึ่งค่าความต้านทานดังกล่าวจะมีค่าเพิ่มตามอุณหภูมิที่เพิ่มขึ้น RTD แบบที่ใช้กันมากที่สุดคือ Pt 100 โอห์ม (Pt100) คือ ที่อุณหภูมิ 0 °C จะมีค่าความต้านทาน100 โอห์ม และจะเปลี่ยนค่าความต้านทานโดยเฉลี่ย 0.385 โอห์มต่อ 1 °C มีช่วงอุณหภูมิการวัดประมาณ -250 ถึง 800 °C

Platinum Resistance Thermometers : PRT อาจเรียกสั้น ๆ ว่า Pt คือลวดความต้านทานที่เป็นแพลทินั่ม (Platinum) เนื่องจากมีความเที่ยงตรงสูง (precision) จึงมีความนิยมนำมาใช้และมีความเป็นเชิงเส้น (linearity) สูงที่สุดของกราฟระหว่างอุณหภูมิกับความต้านทานจึงใช้ Pt 100 ในงานวัดที่ต้องการความละเอียดและแม่นยำ

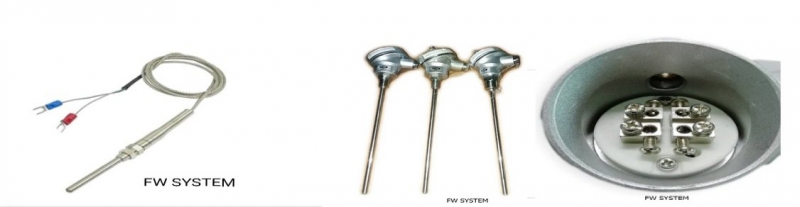

ลักษณะของ Pt100 แบบ 2 สาย 3 สาย และ 4 สาย

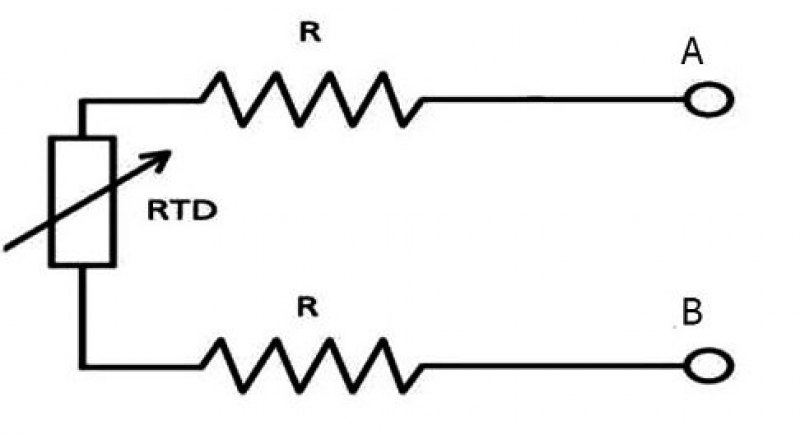

RTD หรือ Pt100 แบบ 2 สายรุ่น FWP/2A เหมาะกับลักษณะงานที่ไม่ต้องการความละเอียดแม่นยำมากนัก และไม่เหมาะสมกับงานที่ต้องเดินสายในระยะไกล ๆ จะทำให้ค่าที่วัดไม่ค่อยเที่ยงตรงเนื่องจากความต้านทานภายในสาย

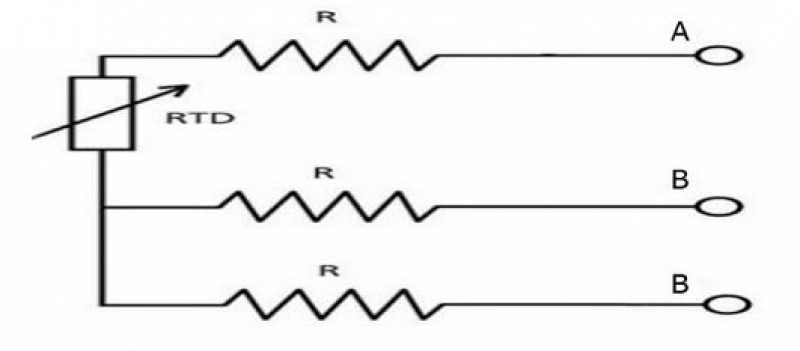

RTD หรือ Pt100 แบบ 3 สายรุ่น FWP/7A เหมาะกับงานที่ต้องการความละเอียดและมีความแม่นยำในการวัดกว่าแบบ 2สาย ระยะทางจะไม่ค่อยมีผลต่อความผิดเพี้ยนในการวัด เนื่องจากมีสายเพิ่มอีก 1 เส้น ที่มาต่อขนานเพื่อชดเชยความผิดพลาดของความต้านทานที่เกิดขึ้นภายในสาย และเป็นที่นิยมมากที่สุดในโรงงานอุตสาหกรรม

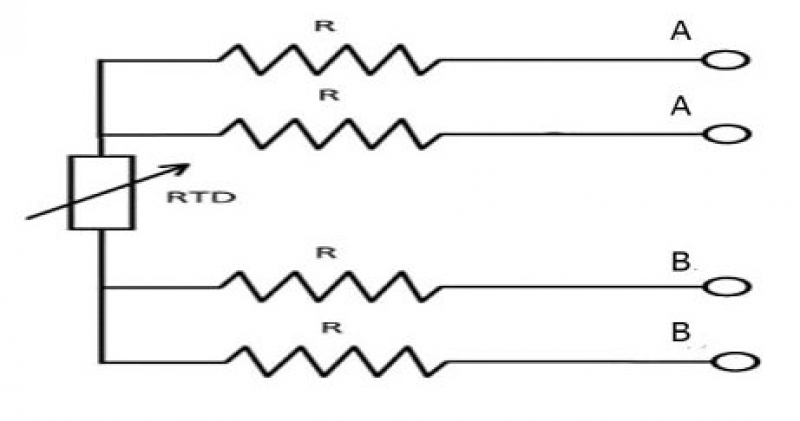

RTD หรือ Pt100 แบบ 4 สาย เหมาะกับงานที่ต้องการความละเอียดมากที่สุด มีความแม่นยำสูง สามารถชดเชยความต้านทานของสายตัวนำได้ทั้งหมด และเหมาะกับการที่ใช้วัดอุณหภูมิในห้องปฏิบัติการและห้องLab ทดสอบ ต่าง ๆ เพื่อต่อร่วมกับเครื่องบันทึกค่า Recorder บันทึกค่าและเก็บข้อมูลอุณหภูมิ เป็นอย่างไรกันบ้างครับ พอจะเข้าใจเกี่ยวกับ RTD หรือ Pt100 แต่ละแบบกันบ้างหรือยังครับ หากยังข้อสงสัยในส่วนใดติดต่อสอบถามเข้ามาได้ครับ
