การเช็คหัววัดชนิดต่างๆ

18 พฤษภาคม 2563

เขียนโดย : ฝ่ายขายสำนักงานใหญ่

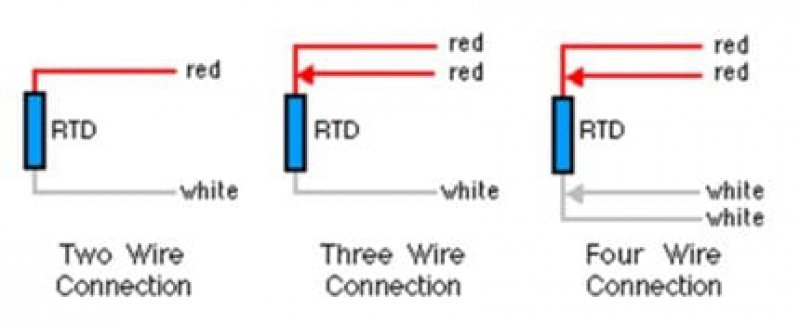

สวัสดีค่ะทุกท่าน RTD PT100 หรือเรียกว่า Resistance Temperature Detector ค่าความต้านทานจะเพิ่มขึ้น เมื่ออุณหภูมิสูงขึ้น PT100 แบบ 2 สาย มีความแม่นยำน้อย ไม่เหมาะกับงานที่ต้องลากสายยาว จะเกิดค่าความผิดพลาดของค่าความต้านทานสะสมของสายตัวนำ PT100 แบบ 3 สาย เป็นที่นิยมใช้ในอุตสาหกรรม มีการเฉลี่ยค่าความต้านทาน ทำให้ระยะทางที่เพิ่มส่งผลกับค่าความต้านทานที่น้อยลง มีควาามแม่นยำสูง PT100 แบบ 4 สาย มีความแม่นยำสูง การต่อวงจรแบบนี้ เป็นการชดเชยค่าความต้านทานลวดตัวนำ ทำให้มีความแม่นยำสูง ความหมาย PT100 หมายถึงที่อุณหภูมิ 0 C จะวัดค่าได้ 100 Ohm, PT1000 หมายถึงที่อุณหภูมิ 0 C จะวัดค่าได้ 1000 Ohm เป็นต้น

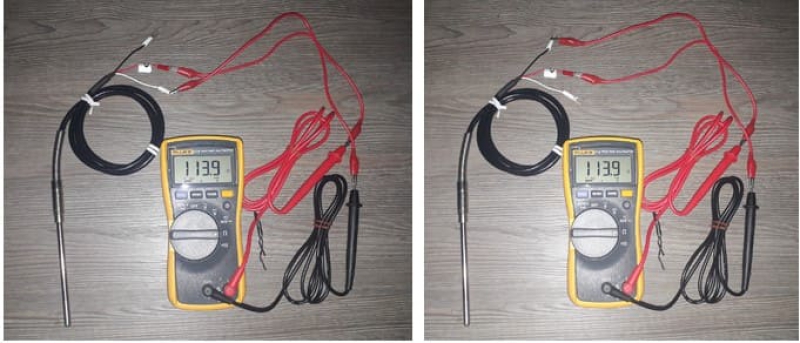

รูปที่ 1 วิธีการวัด PT100 แบบ 3 สาย (วัด ณ ขณะอุณหภูมิห้อง)

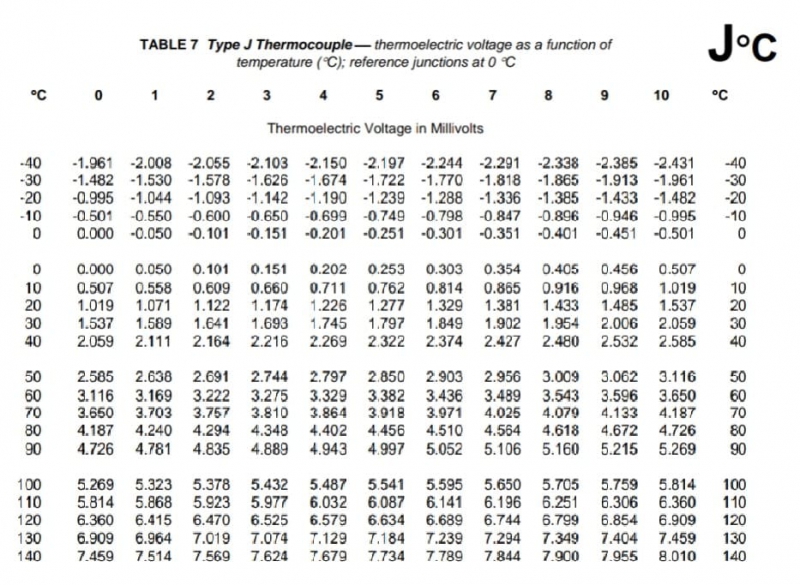

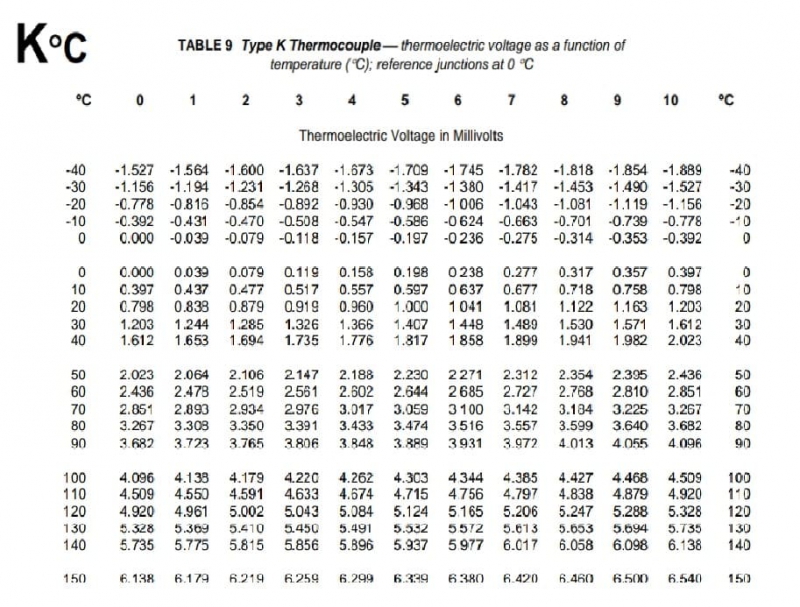

Thremocouple ใช้หลักการเปลี่ยนแปลงความร้อนหรือุณหภูมิให้เป็นแรงเคลื่อนไฟฟ้า(emf) หน่วยที่วัดได้เป็น mV Thermocouple คือลวด 2 ชนิดที่แตกต่างกันมาเชื่อปลายทั้ง 2 ด้านเข้าด้วยกัน เมื่อเราวัดค่า แล้วนำมาเทียบกับตารางก็จะทราบว่าที่Type ไหน

Thermister ค่าความต้านทานจะเปลี่ยนไปกับอุณหภูมิที่เปลี่ยนแปลง มี 2 ประเภท
1) NTC (Nagative Temperature Coefficient) เมื่ออุณหภูมิเพิ่มขึ้น ค่าความต้านทานจะลดลง
2) PTC (Positive Temperature Coefficient) เมื่ออุณหภูมิเพิ่มขึ้น ค่าความต้านทานจะเพิ่มขึ้น

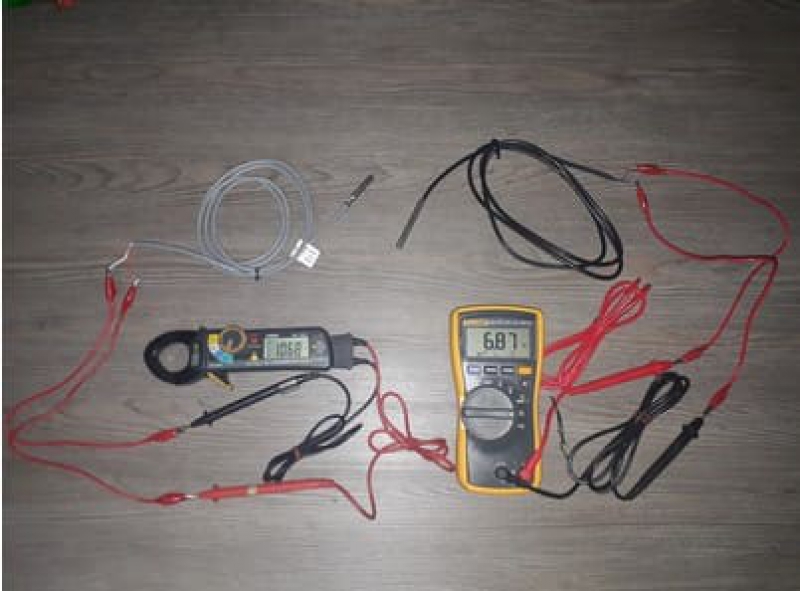

รูปที่ 2 ค่าที่วัดได้ สายสีเทา(PTC) = 1.068 kOhm และ สายสีดำ(NTC) =6.87 kOhm
