เขียนโดย : พิสณฑ์ อยู่กล่ำ
ฝ่ายขายสาขาปทุมธานี

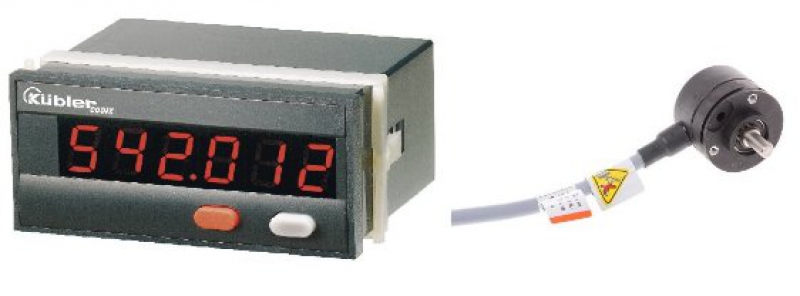

สวัสดีครับทุกท่าน วันนี้จะมาแนะนำการตั้งค่า Counter ที่ต่อร่วมกับ Encoder เพื่อให้สามารถเช็คทิศทางการหมุนได้ ซึ่งผมจะกำหนดให้ตัว Encoder หมุนตามเข็มนาฬิกาเป็นการนับค่าขึ้น และหมุนทวนเข็มนาฬิการเป็นการนับค่าลง ตัว Counter ที่ใช้งานจะเป็น รุ่น 6-541-012-000 ยี่ห้อ Kubler ต่อร่วมกับ Encoder 8-3700-1322-1000 ยี่ห้อ Kubler เช่นกัน ซึ่งตัว Counter จะต้องสามารถรับอินพุทได้ 2Channel มาดูวิธีการต่อสายและตั้งค่ากันเลยครับ

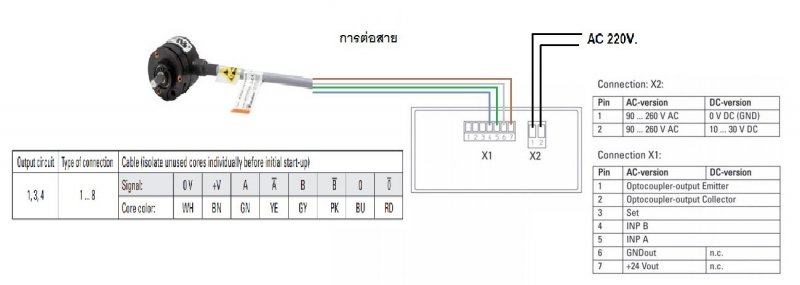

สายสีน้ำตาลต่อเข้าขา 7 (+24 Vout)
สายสีขาวต่อเข้าขา 6 (GNDout)
สายสีเขียวต่อเข้าขา 5 (INP A)
สายสีเทาต่อเข้าขา 4 (INP B)

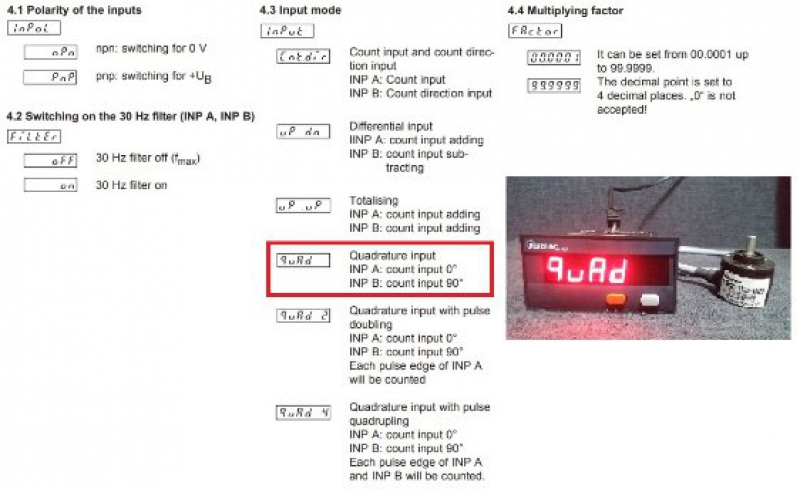

การเข้าโปรแกรมให้กด 2ปุ่มหน้าเครื่องค้างไว้พร้อมกัน จากนั้นก็เข้าไปใน Input mode ให้เลือกเป็น Quad เพื่อเป็นการเช็คทิศทางการหมุนของ Encoder

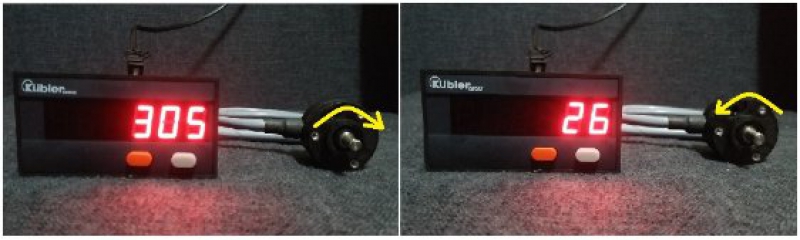

เมื่อหมุน Encoder ตามเข็มนาฬิกา ตัวเลขที่ Counter ก็จะนับขึ้นไปเรื่อยๆ และเมื่อหมุนทวนเข็มนาฬิกา ตัวเลขก็จะนับลง หากต้องการให้การนับสลับกัน ก็สามารถสลับสาย Input A กับ Input B ได้

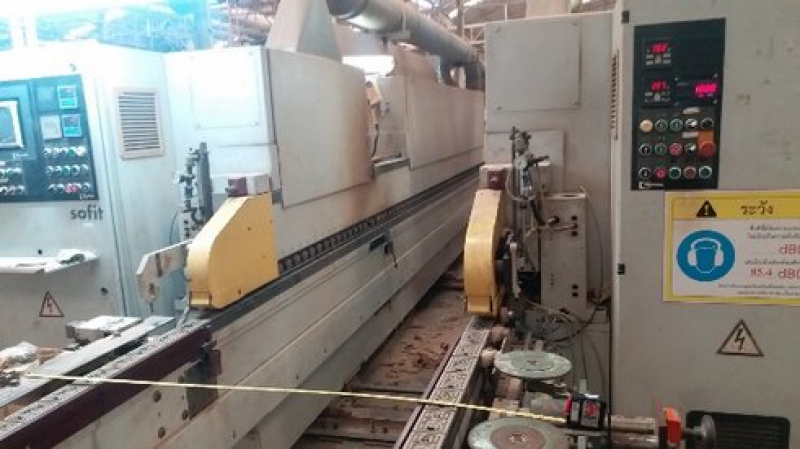

การประยุกต์ใช้งาน เราสามารถนำไปต่อเข้ากับแกนเพลาของเครื่องตัดไม้ เพื่อใช้วัดระยะความยาวที่ต้องการได้
