วิธีการตรวจสอบOutputของProximity Sensor

เขียนโดย : พัชรพร สัมพัทธ์ตระกูล
ฝ่ายขายสาขาชลบุรี

สวัสดีค่ะ วันนี้ก็มีเทคนิคเล็กๆน้อยๆ เกี่ยวกับการตรวจสอบชนิดเอาต์พุตของ Proximity Sensor มาฝากกันนะคะ โดยสามารถนำไปใช้ตรวจสอบเบื้องต้นได้กรณีที่มีตัวอย่างสินค้ามาให้แต่ไม่มีชื่อรุ่นสินค้า และไม่ทราบชนิดของเอาต์พุตค่ะ การตรวจสอบสามารถทำได้ง่ายๆ เพียงแค่ใช้อุปกรณ์เพิ่มเติมที่ทุกๆท่านมีกันอยู่แล้วนั่นคือ กล่อง Test Proximity (18Vdc) และ Digital Multi Meter ค่ะ แต่สำหรับใครที่ไม่มีกล่อง Test Proximity สามารถใช้ Power Supply ที่มีต่อได้เลยค่ะ เมื่ออุปกรณ์พร้อมแล้วก็สามารถเริ่มตรวจสอบได้ดังนี้ค่ะ

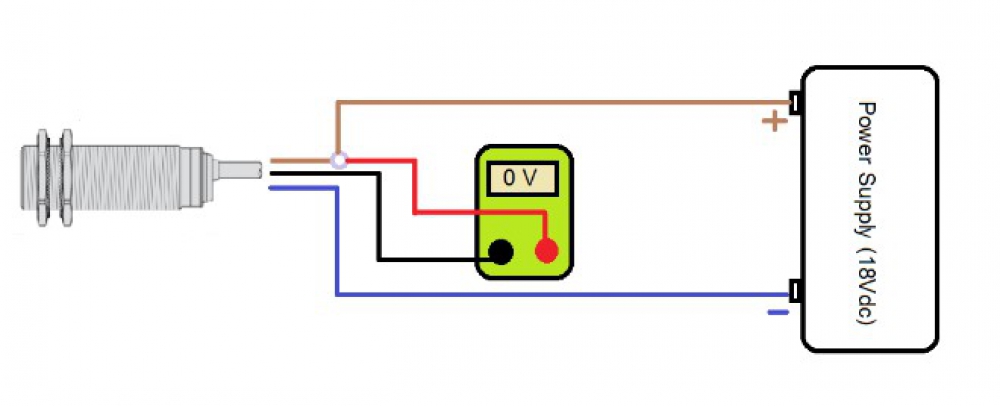

เราจะสมมติให้เซ็นเซอร์ตัวนั้นๆ เป็น NPN จากนั้นทำการต่อวงจรโดยต่อสายบวกของเซ็นเซอร์เข้ากับสายเอาต์พุต(สายดำ) ของมัลติมิเตอร์

ผลลัพธ์จะออกมาเป็น 2 กรณีคือ

1. เมื่อเซ็นเซอร์ไม่ได้ตรวจจับวัตถุ ค่าที่ Multi Meter วัดได้เท่ากับหรือใกล้เคียงกับค่าแรงดันไฟเลี้ยง(18VDC) นั่นคือเซ็นเซอร์ตัวนั้นมีเอาต์พุตเป็น NPN-NC

2. เมื่อเซ็นเซอร์ไม่ได้ตรวจจับวัตถุ ค่าที่ Multi Meter วัดได้เท่ากับหรือใกล้เคียงกับ 0VDC นั่นคือเซ็นเซอร์ตัวนั้นมีเอาต์พุตเป็น NPN-NO

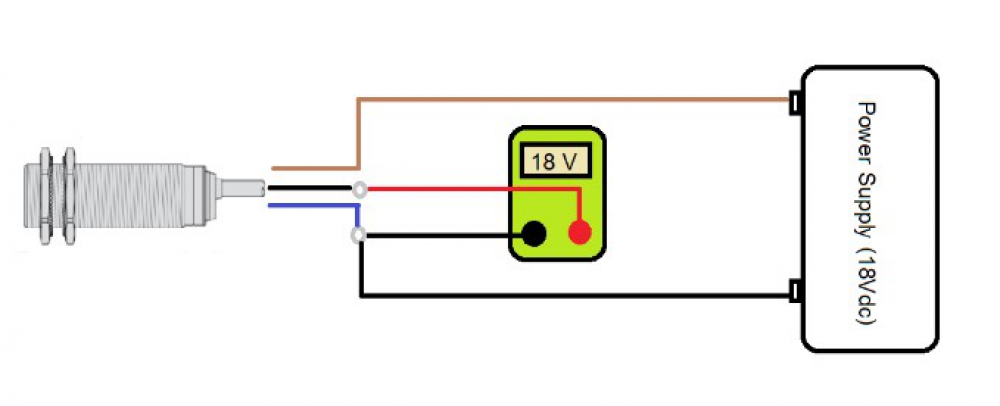

เราจะสมมติให้เซ็นเซอร์ตัวนั้นๆ เป็น PNP จากนั้นทำการต่อวงจรโดยต่อสายลบของเซ็นเซอร์เข้ากับสายเอาต์พุต(สายดำ) ของมัลติมิเตอร์

ผลลัพธ์จะออกมาเป็น 2 กรณีคือ

1. เมื่อเซ็นเซอร์ไม่ได้ตรวจจับวัตถุ ค่าที่ Multi Meter วัดได้เท่ากับหรือใกล้เคียงกับค่าแรงดันไฟเลี้ยง(18VDC) นั่นคือเซ็นเซอร์ตัวนั้นมีเอาต์พุตเป็น PNP-NC

2. เมื่อเซ็นเซอร์ไม่ได้ตรวจจับวัตถุ ค่าที่ Multi Meter วัดได้เท่ากับหรือใกล้เคียงกับ 0VDC นั่นคือเซ็นเซอร์ตัวนั้นมีเอาต์พุตเป็น PNP-NO

ขอยกตัวอย่างการตรวจสอบให้เห็นภาพ โดยขอใช้ Proximity Sensor รุ่น ICB12S23N08NC และ ICB12S30F02PO มาทดลองให้ดูนะคะ

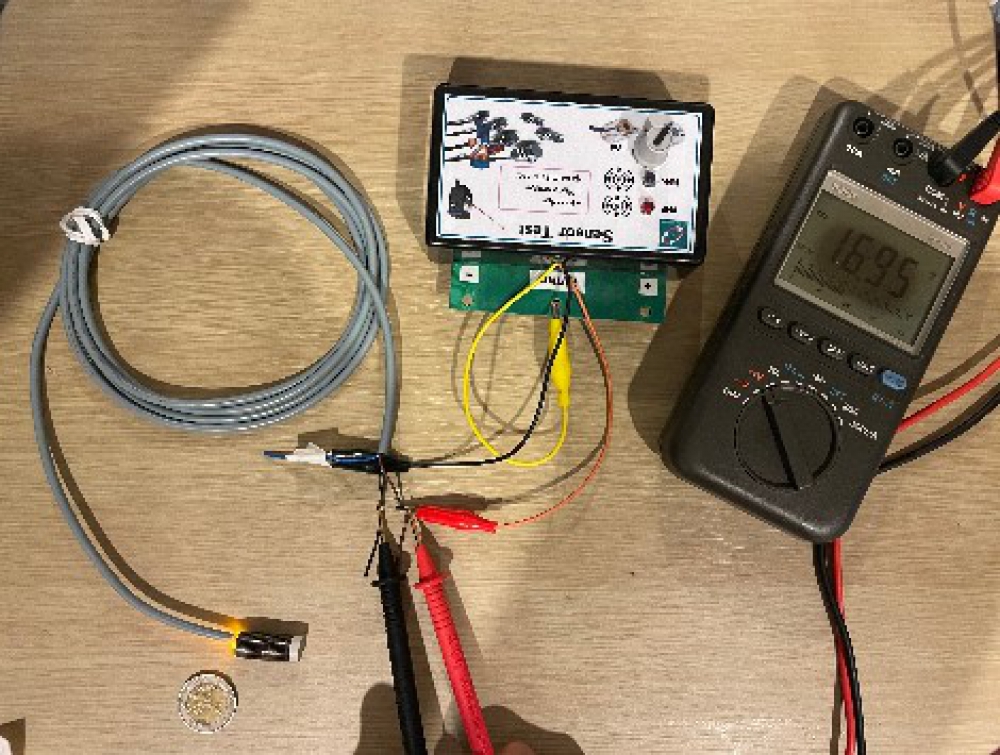

จากรูปทำการต่อสาย (+) ของSensor เข้ากับสายดำของมิเตอร์ ผลแสดงหน้าจอ 16.95V นั่นคือเป็น Proximity Sensor ชนิด NPN-NC

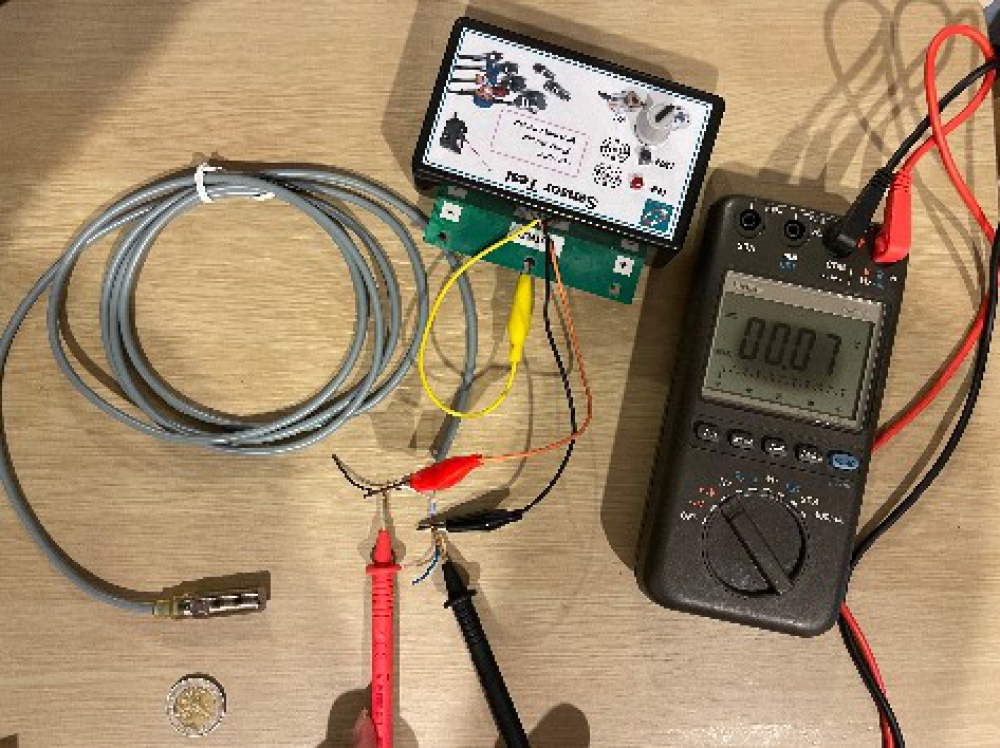

จากรูปทำการต่อสาย (-) ของSensor เข้ากับสายดำของมิเตอร์ผลแสดงหน้าจอ 0.07V นั่นคือเป็น Proximity Sensor ชนิด PNP-NO

จากข้างต้นเป็นการเช็คเอาต์พุตแบบง่ายๆ และสามารถตรวจสอบได้ทันทีค่ะ
